多品类农产品连续式烘干处理设备结构

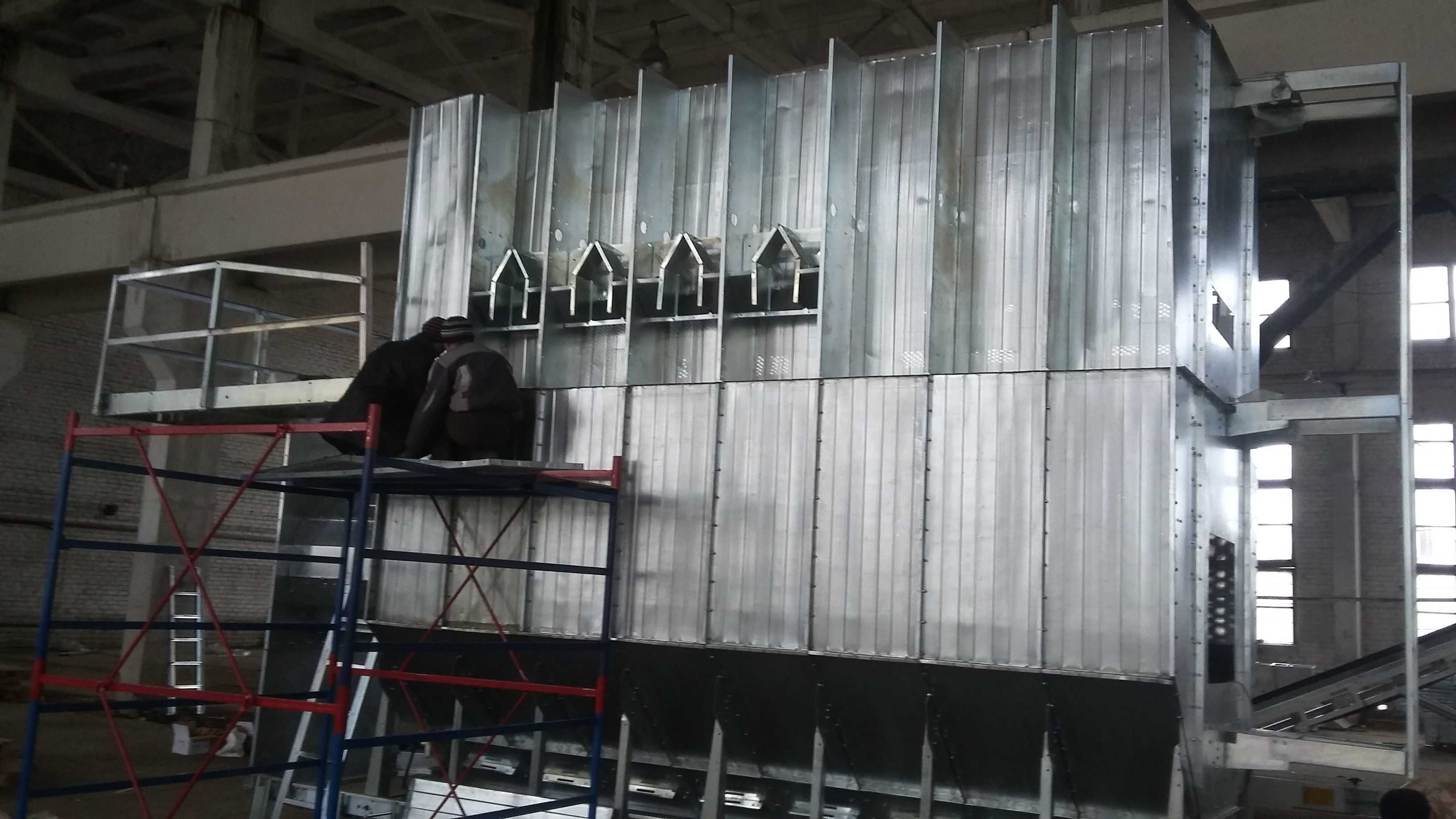

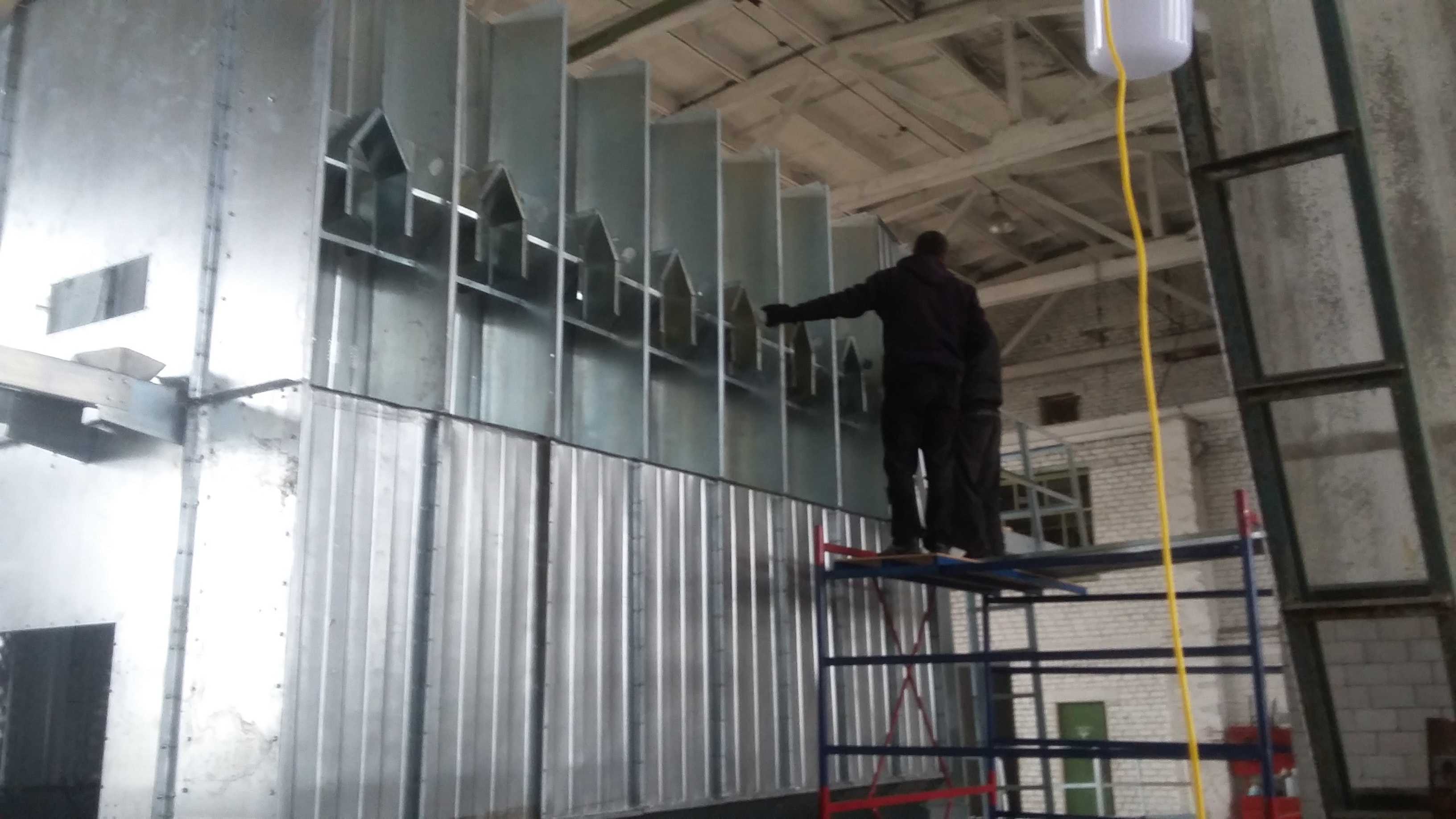

　　这套烘干设备的三维结构设计，核心面向粮油加工、坚果初加工领域的连续式生产场景，可覆盖玉米、稻谷、开心果、核桃、扁豆、鹰嘴豆等多种颗粒状农产品的降水干燥作业，解决新收获农产品含水率过高导致的霉变、发芽、存储损耗问题，适配从种粮合作社收储点到中型农产品加工厂的不同产能需求。从结构布局来看，设备主体采用立式方箱主塔搭配侧部检修梯架的设计，主干燥舱段为全不锈钢焊接结构，避免长期接触高湿物料引发的锈蚀污染，符合食品接触类设备的卫生要求；主舱正面开设大尺寸圆形检修人孔，人孔边缘做翻边密封处理，日常运维时可直接进入舱内清理残留物料、更换导流板，无需拆解主体框架，能大幅缩短停机维护时长。侧部的梯架采用防滑踏步设计，扶手与主塔壁采用螺栓连接而非满焊，

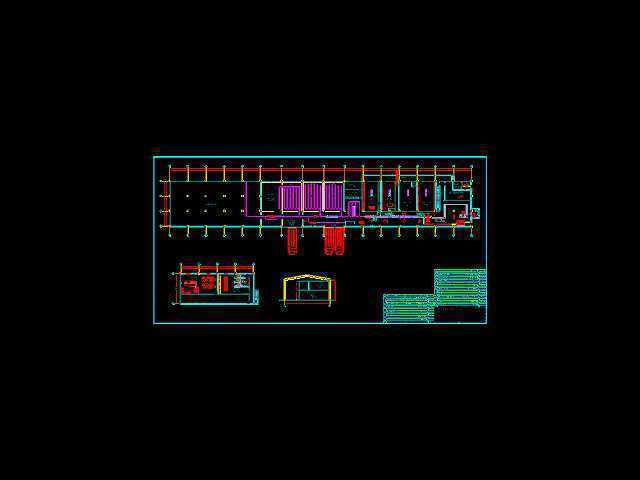

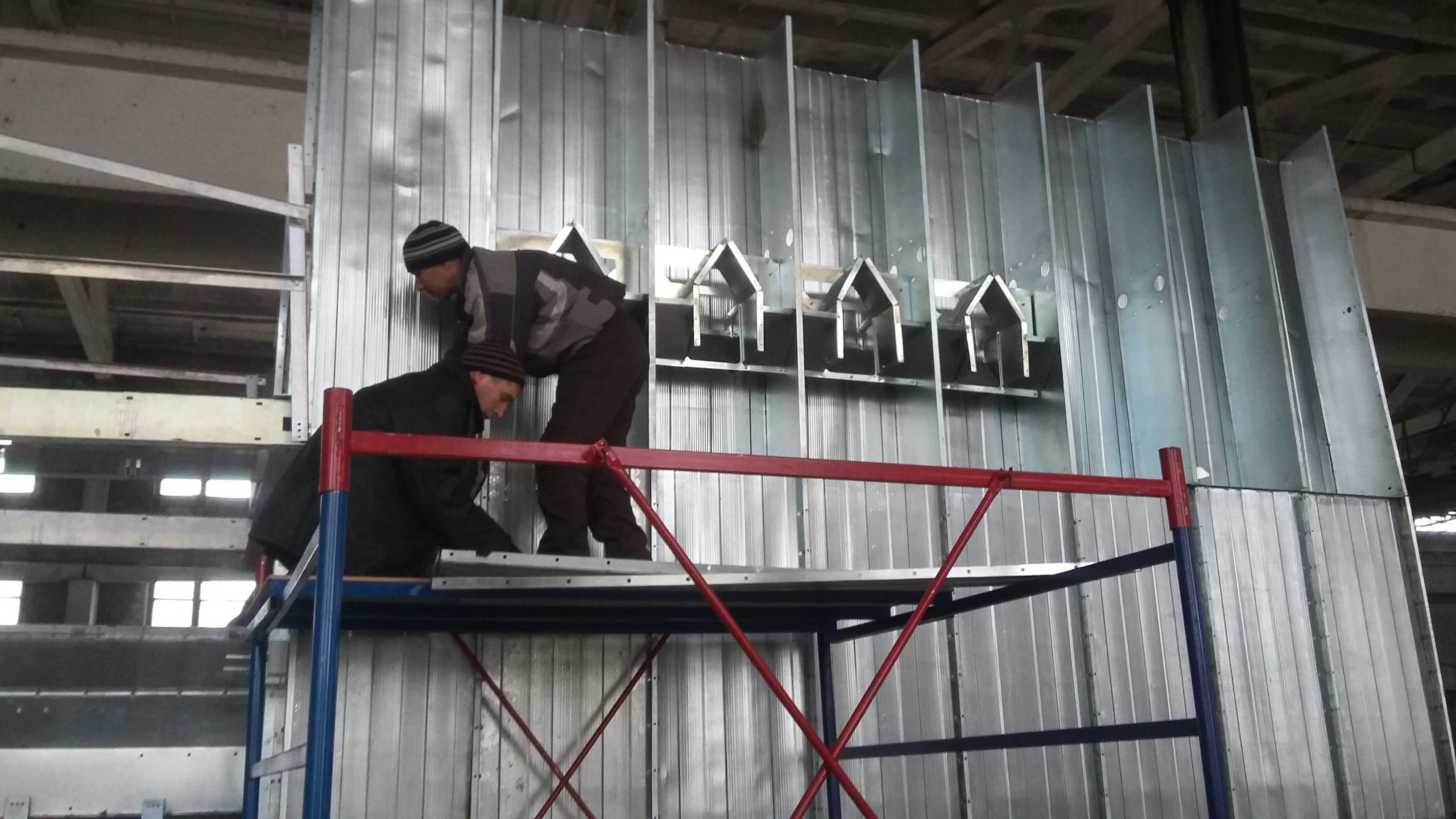

　　方便根据现场安装空间调整梯架的朝向，适配不同厂房的布局限制。设备的进料端设置在主塔顶部，配套匀料导流结构，可将进入干燥舱的物料均匀铺撒在多层交错布置的角状盒导流板上，避免物料偏流导致的局部烘干不均；热风从主塔侧部的进风接口送入，穿过料层时与物料形成错流接触，带走物料内部蒸发的水分，湿热废气从顶部的排潮口集中排出，整个风路设计做了等风速优化，避免舱内出现风路死角，保证同批次物料的含水率偏差控制在1%以内。设计阶段充分考虑了现场安装的边界条件，设备主体的底部预留了标准地脚螺栓安装孔位，孔位间距适配常规工业厂房的混凝土地梁布局，无需额外做复杂的设备基础；设备的外接风路、出料输送接口都做了标准化法兰设计，可直接对接前端的物料提升机、

　　后端的冷却输送线，减少现场安装的配焊工作量。针对不同物料的干燥特性，结构设计时预留了导流板角度调整空间，处理大颗粒、高含水率的核桃、玉米时，可调大导流板倾角加快物料下行速度，避免长时间高温烘干导致的物料裂皮、品质下降；处理小颗粒的扁豆、鹰嘴豆时，可适当减小导流板倾角，延长物料在干燥舱内的停留时间，保证降水效果达标。设备的侧壁做了100mm厚度的岩棉保温层填充，外覆彩钢板防护，可减少干燥过程中的热量损耗，降低生产运行的能耗成本；保温层与内壁不锈钢板之间做了隔气处理，避免长期运行后保温层吸潮失效。主塔底部设置的出料机构采用变频控制的叶轮出料阀，可根据前端进料量、物料初始含水率灵活调整出料速度，匹配不同的烘干产能需求，

　　叶轮与阀壳之间采用食品级硅胶密封条做密封，避免漏风影响舱内风压稳定。在三维建模过程中，所有结构件的连接位置都做了干涉检查，尤其是梯架与主塔的连接段、人孔门的开合轨迹、内部导流板的安装间隙，都预留了足够的操作空间，避免现场安装时出现构件碰撞无法装配的问题；所有不锈钢板材的折弯、焊接边都做了圆角钝化处理，避免生产运维过程中划伤操作人员。整套设备的结构设计没有冗余的装饰性构件，所有外部结构都服务于功能需求，侧部的爬梯直达顶部的进料段与排潮口位置，方便操作人员日常检查进料匀料情况、清理排潮口的积尘；主塔侧面预留了温度、湿度传感器的安装接口，可直接配套在线监测系统，实时掌握舱内不同位置的风温、物料含水率变化，调整烘干参数。
