工业粉体处理成套生产装置结构设计

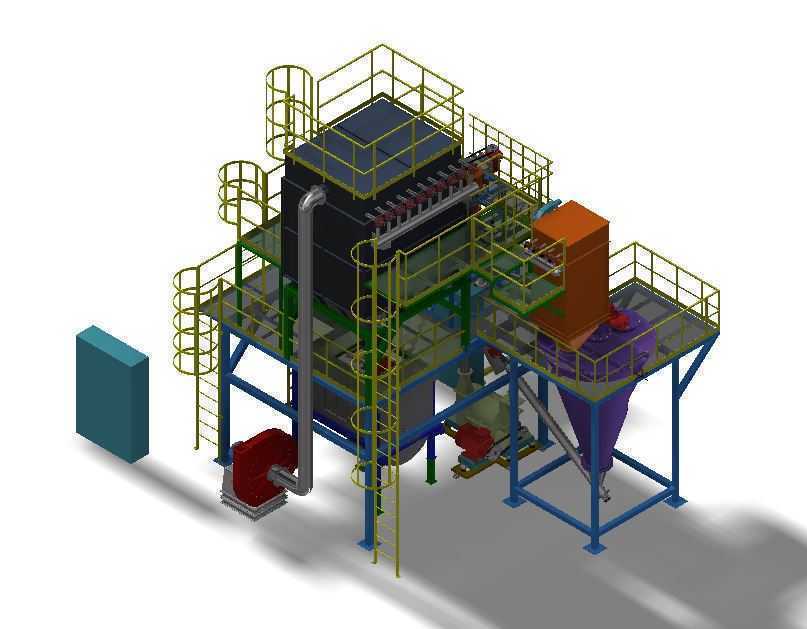

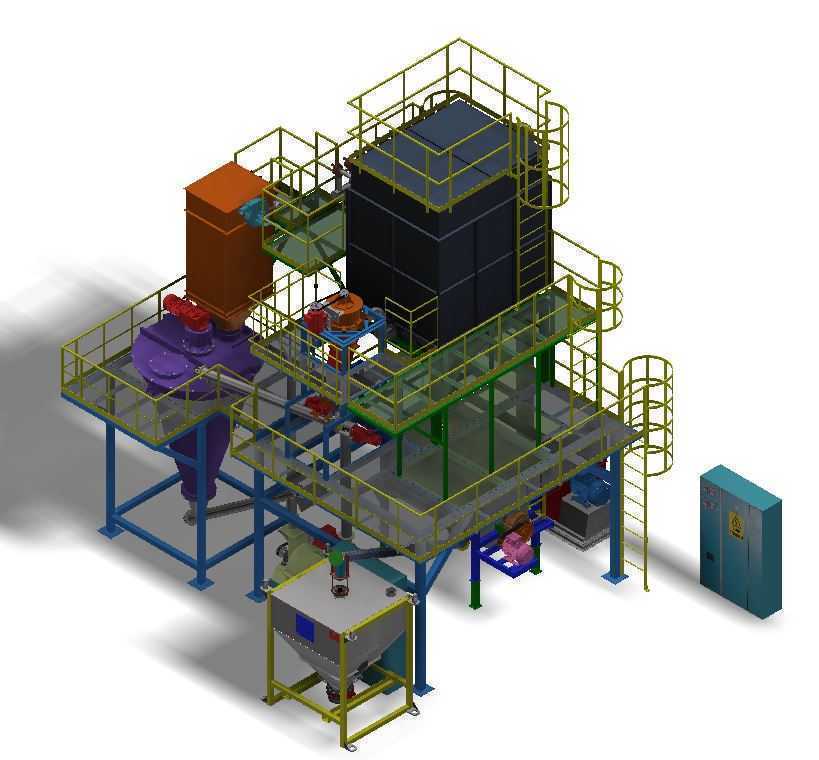

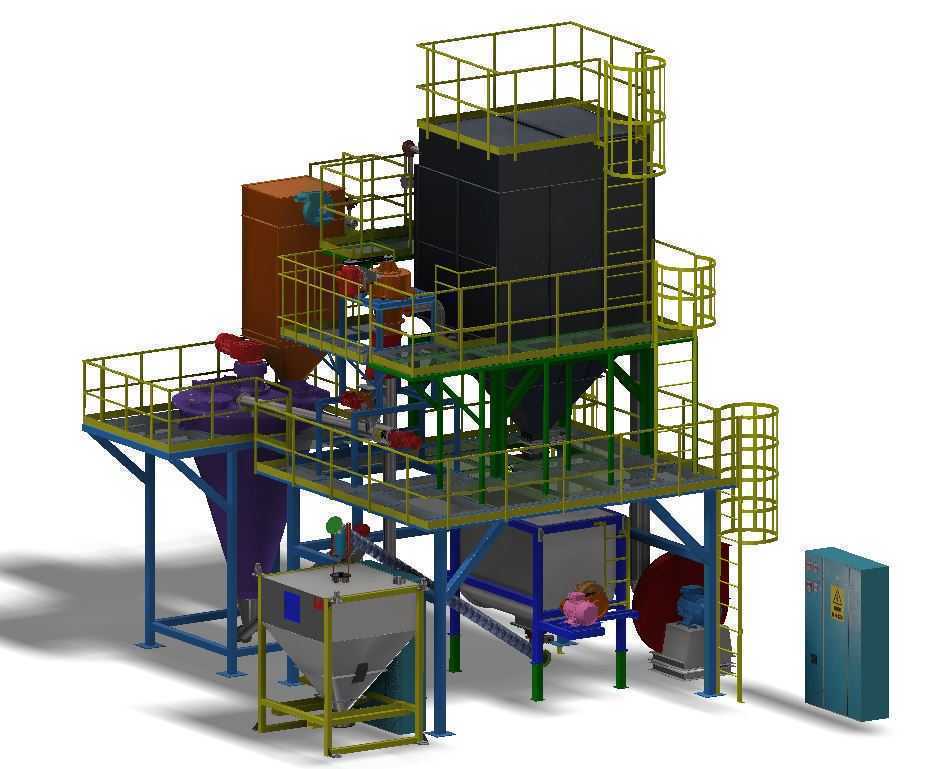

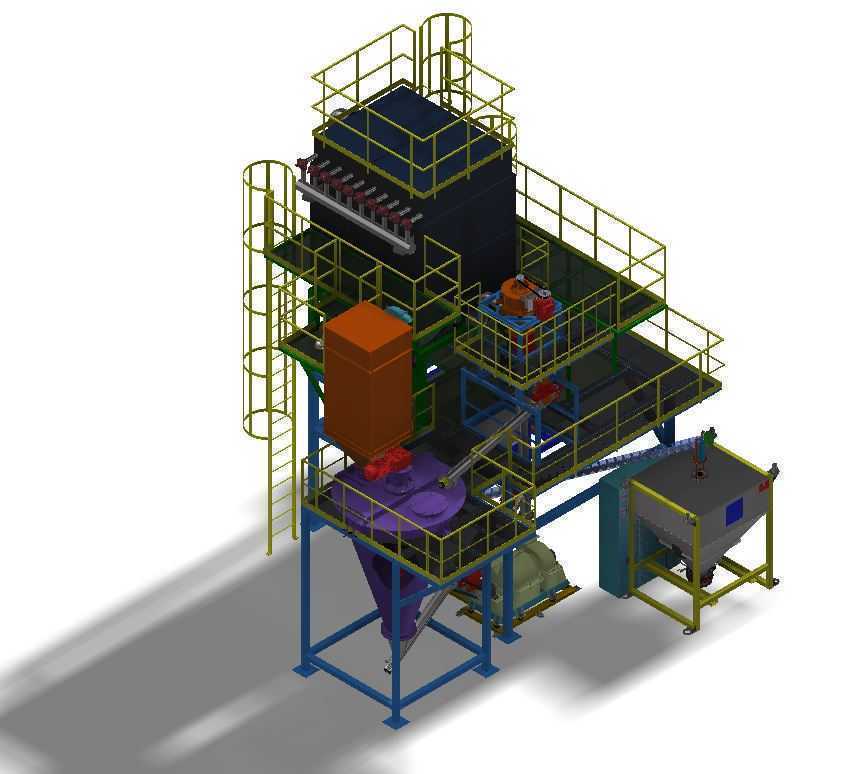

　　这套粉体处理成套装置的三维结构，是面向建材、化工粉料加工车间的实际生产需求搭建的，日常主要承担散装粉体物料的暂存、计量、混合与中转输送任务，在干粉砂浆生产、矿物粉料深加工、环保固废资源化处理的生产线中都能适配。从结构布局来看，整套设备采用多层钢平台分层承载的设计逻辑，顶层设置大容量方形储料仓，搭配周边的安全护栏与直爬梯，满足日常巡检、设备检修的人员通行需求，储料仓下部衔接的是计量给料单元，可根据生产配方完成不同粉料的精准配比给料，避免物料配比偏差影响最终成品质量。中层平台主要布置混合与输送组件，锥斗形的暂存料斗承接上层计量后的物料，通过螺旋输送结构将物料送入下层的处理单元，平台的支撑立柱采用H型钢焊接成型，

　　所有连接节点都做了加强筋补强，可承受满仓物料的静载荷与设备运行时的动载荷，避免长期运行出现结构形变。下层区域集成了物料输出单元、动力组件与独立电控柜，侧边布置的离心风机负责整套系统的负压除尘，避免粉料输送过程中出现粉尘外溢，满足车间生产的职业健康防护要求，电控柜独立布置在设备侧方的安全距离外，既方便操作人员就近调试参数，也能避免粉尘侵入柜内影响电气元件寿命。设计过程中优先考虑了现场安装的边界条件，整套设备的横向安装宽度控制在六米范围内，纵向深度控制在四米左右，总高度不超过八米，可适配常规标准工业厂房的层高与柱距要求，不需要对厂房结构做额外改造。爬梯的踏步间距、护栏的高度都符合工业设备安全设计规范，所有走台面板都采用花纹防滑钢板，

　　避免人员巡检时滑倒。料仓的内壁做了倾斜角度优化，角度大于物料的自然安息角，可避免粉料在仓内出现架桥、堵料的问题，下部的出料口搭配振动器安装位，可根据物料流动性选配助流装置。管路布局上，所有粉料输送管路都采用法兰连接，方便后期拆解维护，管路的转弯处都做了大曲率半径设计，减少粉料输送过程中的阻力与管路磨损。整套结构的受力点都做了载荷校核，平台的动载荷按照每平方米两百公斤的检修载荷设计，储料仓的支撑腿直接落地，通过预埋螺栓与地面基础固定，避免设备运行时出现晃动。设备侧边预留了外接除尘管路的接口，可直接对接车间的中央除尘系统，也可通过自带的风机完成局部除尘。给料单元的驱动装置都布置在平台外侧，方便后期更换易损件，不需要拆解主体结构就能完成维护操作。电控柜与设备主体之间预留了足够的布线空间，强弱电线路分开走线，避免信号干扰影响设备运行稳定性。
