TIG焊炬夹持固定安装装置结构

　　在氩弧焊接作业场景中，无论是手持补焊工位的辅助定位，还是自动化焊接专机的焊枪搭载，焊炬的安装固定精度直接影响电弧稳定性与焊缝成型质量，这套TIG焊炬安装装置正是针对这类需求完成的结构设计。从实际使用场景出发，该装置可适配常规笔式TIG焊炬的装夹需求，既可以单独作为手持焊接时的辅助承托结构，降低长时间握持的操作疲劳，也可以通过夹持座的安装接口固定在自动化焊接设备的移动滑台、变位机摆臂上，实现直缝、环缝等规则焊缝的自动焊接作业，覆盖五金零件加工、压力容器补焊、钣金构件焊接等多个常见焊接应用场景。

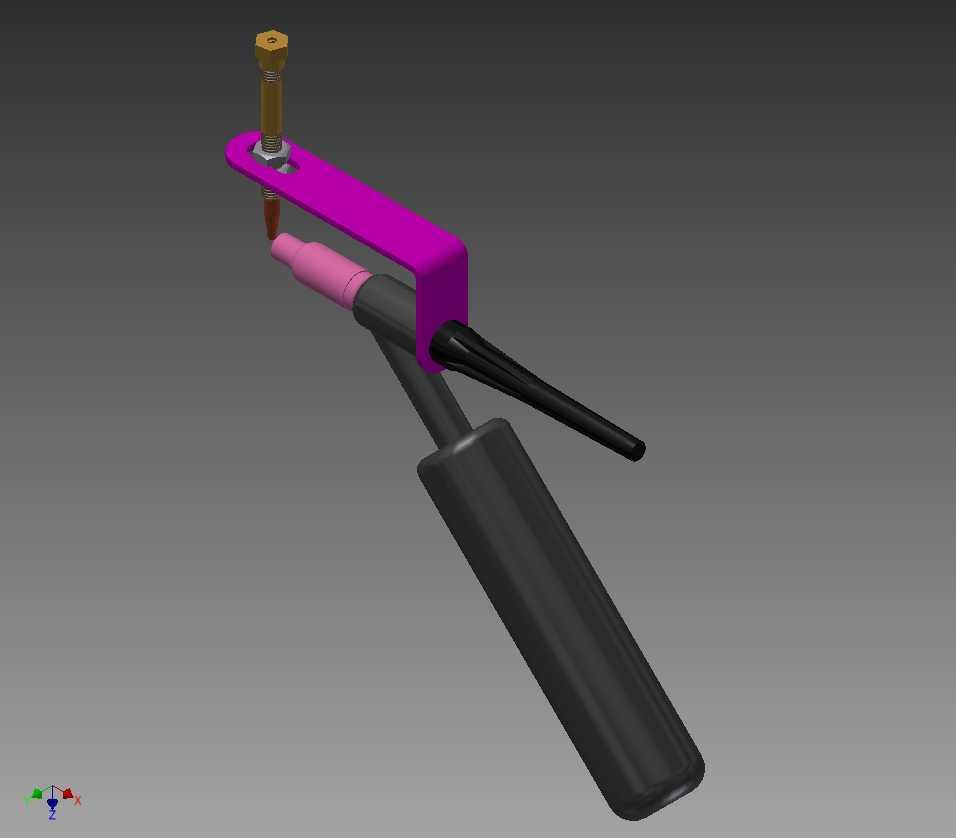

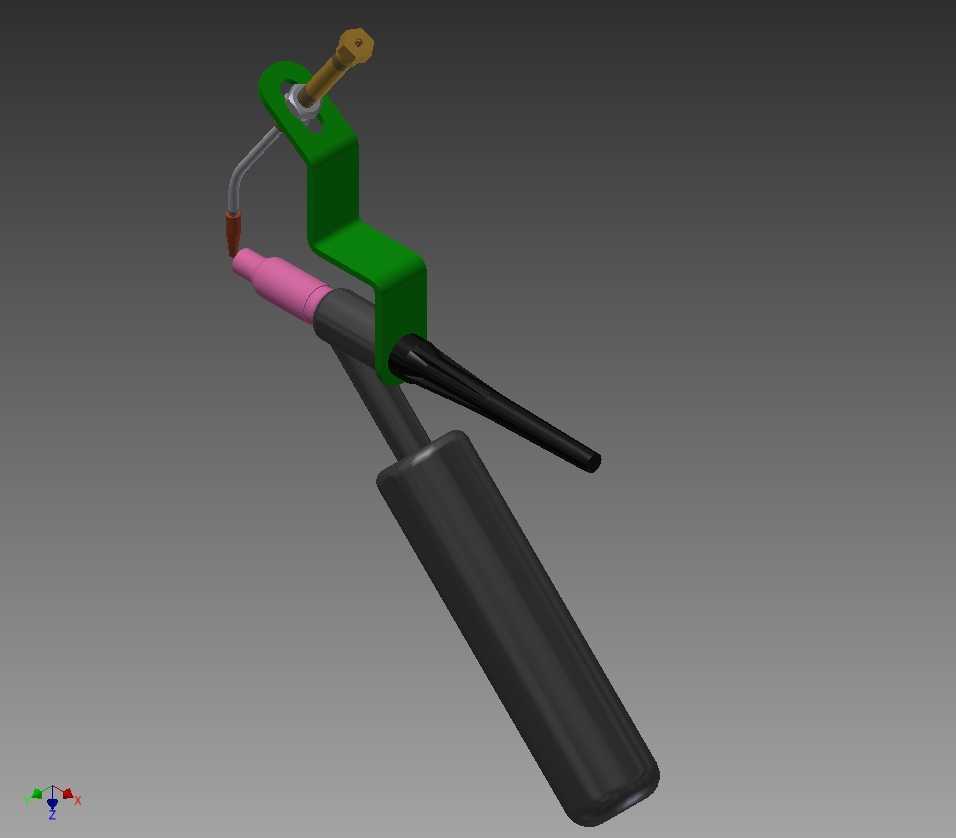

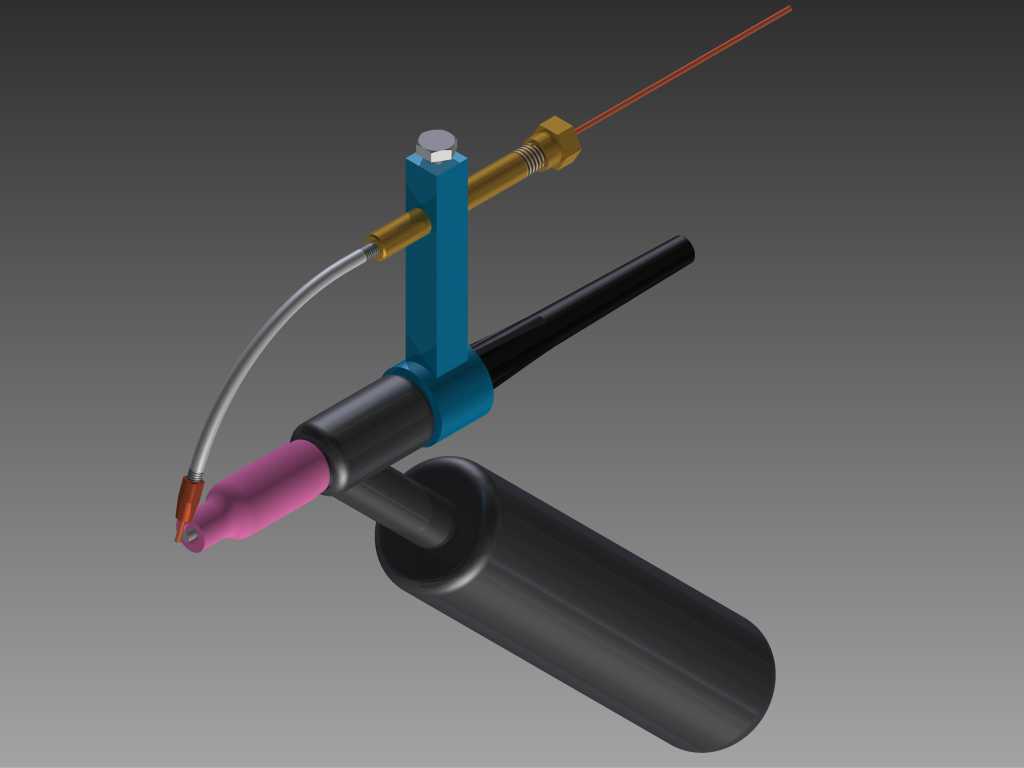

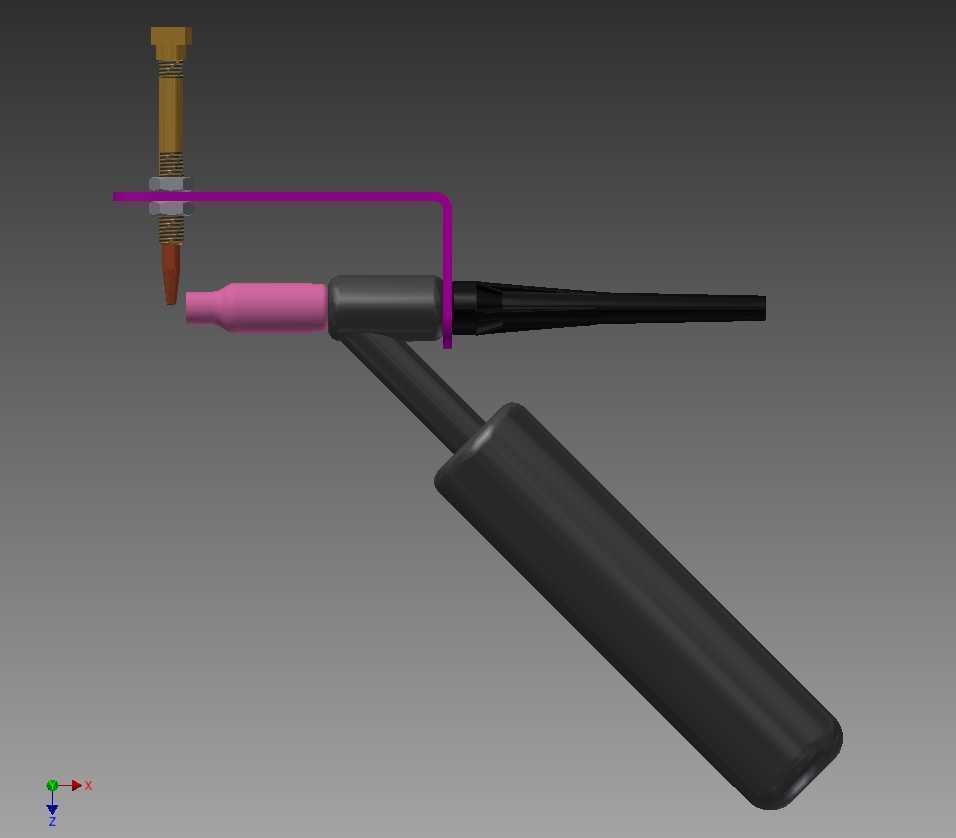

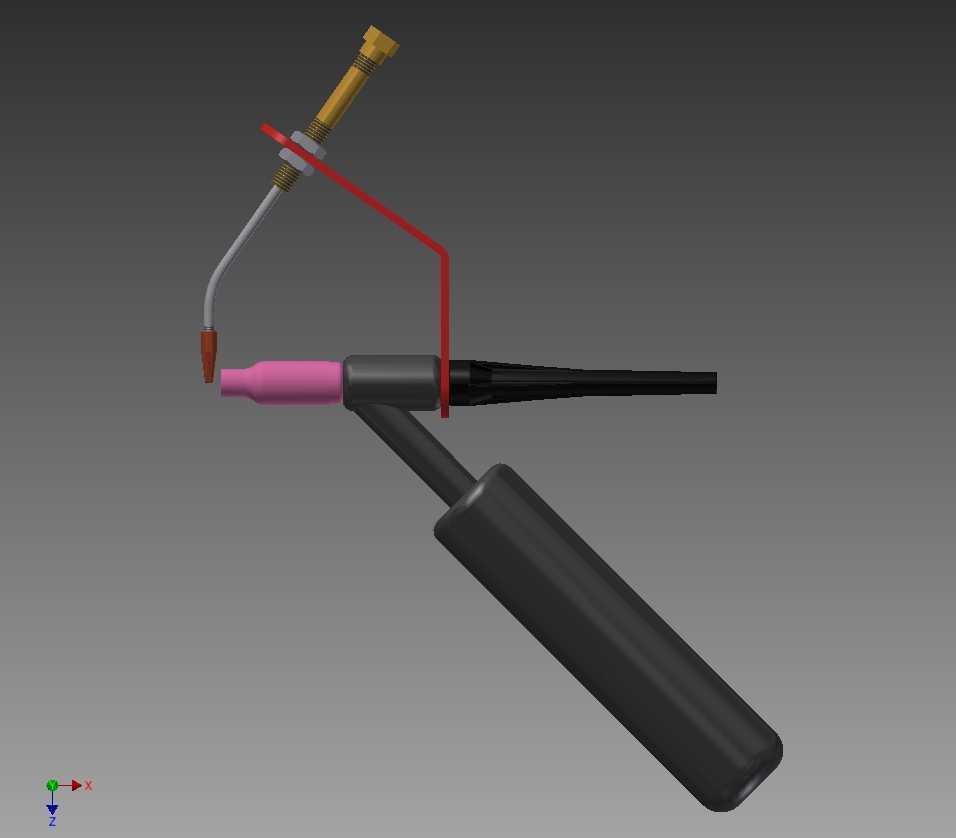

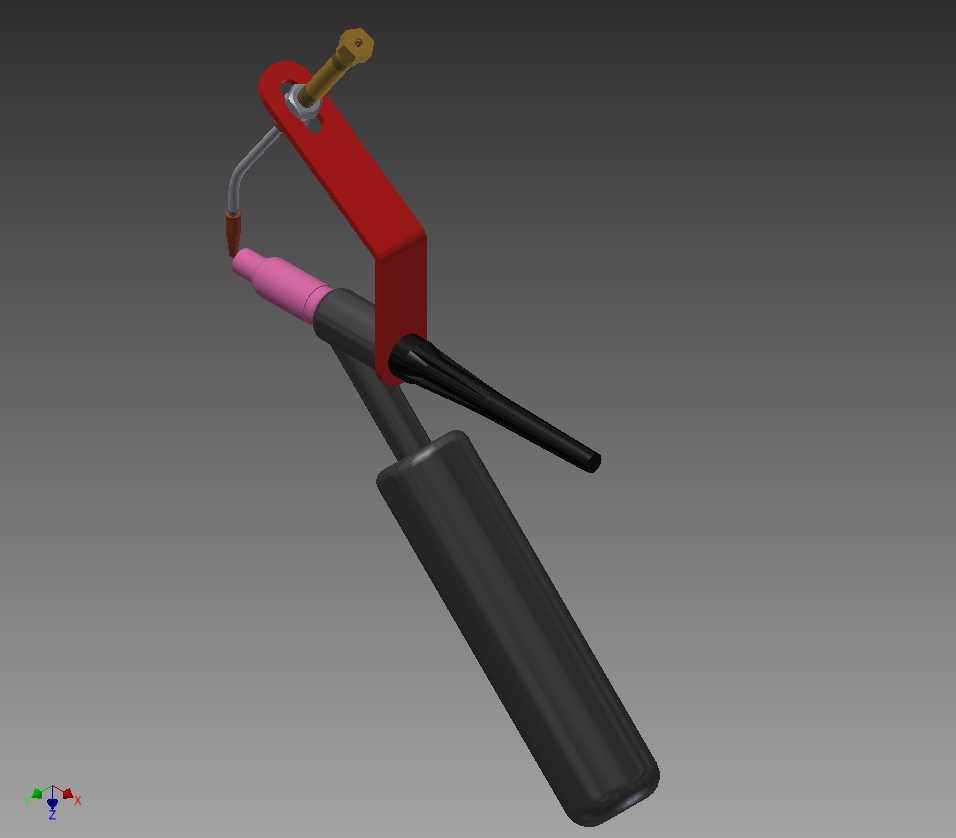

　　装置的核心功能围绕焊炬的可靠夹持与位置微调展开，主体夹持结构采用开口式抱箍设计，与焊炬手柄接触的内圈做了适配圆柱面的弧度处理，夹紧时不会出现应力集中压损焊炬外壳的问题，同时能保证足够的夹持摩擦力，避免焊接过程中焊炬出现轴向窜动、角度偏移。夹持座上方设置了独立的焊丝导向固定结构，导向孔的轴线与焊炬钨极的伸出方向保持固定夹角，可适配直送丝的氩弧焊作业需求，送丝导管插入导向孔后可通过侧面的紧定螺钉锁紧，能根据焊接电流大小、焊缝坡口形式调整焊丝伸出长度，保证送丝位置始终处于氩气保护范围内，减少焊丝氧化、送丝跑偏的问题。夹持座侧面预留的安装臂可根据使用需求调整伸出长度，安装臂上的连接孔位可适配不同规格的安装支架，不管是固定在工作台面的简易支架，还是自动化设备的十字滑台，都能通过标准紧固件完成连接，不需要额外做转接件加工。

　　设计过程中优先考虑了焊接现场的使用环境，所有结构件都避开了焊炬的氩气通路、电缆走线位置，不会干涉焊炬原有管线的连接，同时夹持位置选在焊炬手柄的重心平衡点附近，装夹后整体重心靠近安装基准面，减少长时间使用后支架的受力变形。针对焊接作业的高温环境，与焊炬直接接触的夹持部件选用了耐高温的硬质材料，避免焊接飞溅粘附后出现夹持失效的问题，外露的金属结构边缘都做了倒角处理，防止安装调整过程中划伤操作人员、割破焊接电缆的绝缘层。

　　从安装边界尺寸来看，整套装置的横向占用空间控制在较小范围内，安装座的基准面到焊炬中心的距离预留了足够的调整余量，可适配直径在20mm到35mm之间的常规笔式TIG焊炬，不需要更换夹持块就能完成不同规格焊炬的装夹。装置的角度调整结构采用了摩擦锁紧的铰接设计，松开锁紧螺钉后可在0到90度范围内调整焊炬的工作角度，调整到位后锁紧即可保持角度固定，满足平焊、角焊、立焊等不同焊接位置的角度需求。送丝导向结构的位置也可沿夹持座的滑槽做上下微调，调整行程覆盖常用的送丝位置范围，不管是大电流的厚板焊接还是小电流的薄板精密焊接，都能找到合适的送丝点位。

　　在实际装配逻辑上，整套装置没有复杂的传动结构，所有部件都采用可拆卸的紧固件连接，日常维护时只需要定期检查锁紧螺钉的预紧力，清理夹持面粘附的焊接飞溅即可，不需要特殊的维护工具。针对自动化焊接场景的使用需求，安装座的基准面做了铣平处理，平面度控制在合理公差范围内，安装时可直接贴合设备的安装基准面，减少找正调整的时间，装夹后焊炬的中心位置重复定位精度可满足常规自动焊接的要求，不需要每次更换焊炬后重新标定焊接轨迹。
