手动台式管材弯管加工工装结构

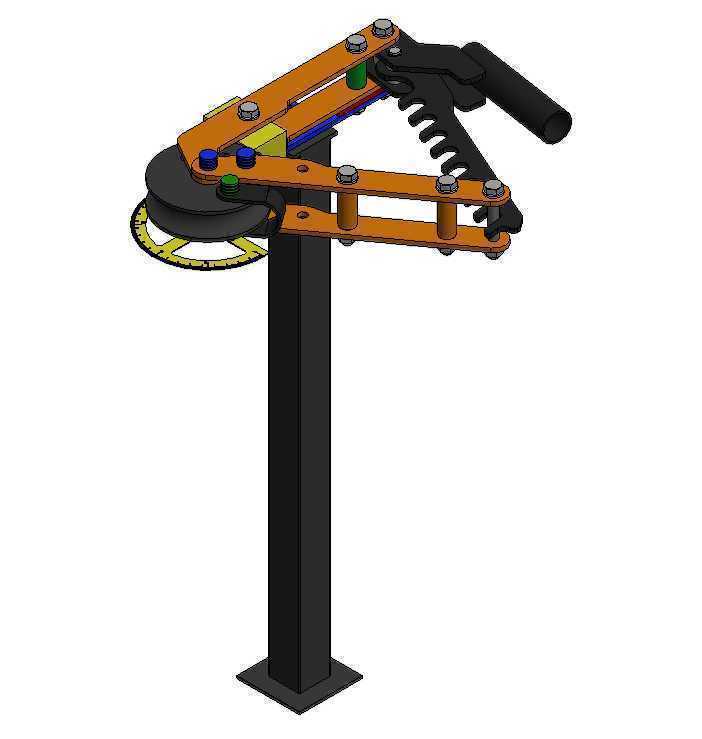

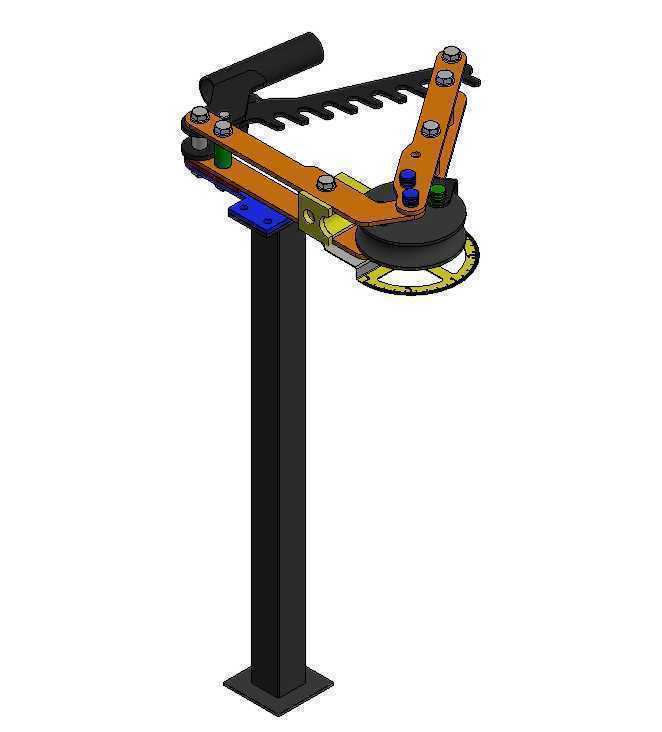

　　这款手动弯管工装主要面向小批量管材冷弯加工场景，在五金维修、小型管道安装、非标定制件加工场景中适配性极强，无需外接动力源，单人即可完成操作，尤其适合现场施工、零散订单加工这类不适合布设大型弯管设备的作业环境。从结构设计来看，设备采用立式立柱支撑布局，底部为方形安装法兰盘，可通过螺栓直接固定在工作台或地面基础上，立柱采用矩形截面型材焊接加工，抗扭刚度足够抵消弯管作业时产生的侧向力矩，避免作业过程中设备晃动影响弯管精度。上部的执行机构采用多连杆铰接设计，配合带齿形的锁止手柄，作业时将待加工管材卡入弯管成型轮的定位槽内，压下手柄即可通过连杆机构带动压块逐步贴合管材外壁，顺着成型轮的圆弧轮廓施力，

　　齿形锁止结构可以在施力过程中随时锁止当前位置，避免管材回弹，操作人员可以根据管材的壁厚、材质调整施力节奏，针对壁厚较薄的管材可以分步施压，减少管材弯扁、开裂的缺陷。成型轮的圆弧轮廓匹配对应管径的弯曲半径，这款工装适配外径38.1mm的管材，弯曲作业时管材沿着成型轮的圆弧发生塑性变形，成型轮边缘带有角度刻度标识，操作人员可以直观观察当前弯曲角度，不需要额外搭配角度量具就能完成常见角度的弯管作业，大幅提升现场加工的效率。连杆铰接点全部采用带防松结构的螺栓轴连接，铰接位置加装耐磨衬套，长期使用磨损后可以单独更换衬套，不需要整体更换连杆结构，降低后期维护成本。手柄部分采用防滑的管状握把，长度经过杠杆力臂优化，

　　操作人员施加较小的握力就能在成型位置产生足够的弯管压力，降低长时间作业的劳动强度。安装边界方面，设备整体占用的工作台面尺寸较小，立柱高度适配成年人站立作业的操作高度，不需要额外配置操作站台，上部执行机构的活动范围经过限位设计，作业过程中连杆不会超出设备底座的投影范围过多，不会和周边的台钳、量具等工位器具发生干涉。设计过程中重点考虑了手动作业的受力合理性，所有受力较大的铰接位置都做了加强处理，连杆板材采用合适厚度的结构钢加工，受力方向和板材轧制方向匹配，避免长期受力出现连杆变形的问题。复位结构采用内置的弹性元件，完成一次弯管作业后抬起手柄，执行机构会自动复位到初始位置，方便操作人员取出加工完成的管材，快速放入下一根待加工工件。

　　和大型电动、液压弯管设备相比，这款手动工装没有复杂的动力元件、液压管路，故障率极低，日常只需要定期在铰接位置加注润滑脂即可维护，对于加工批量不大、弯管规格固定的加工场景，投入成本远低于大型自动化弯管设备，而且可以灵活移动安装位置，适合需要流动作业的管道安装班组、小型五金加工门店使用。弯管作业时，管材的定位槽做了圆角处理，避免压伤管材外壁，针对表面质量要求较高的装饰类管材，还可以在压块和成型轮表面加装软质垫层，进一步减少管材表面的压痕，满足不同场景的加工需求。
