气动式型材切割工装机架结构设计

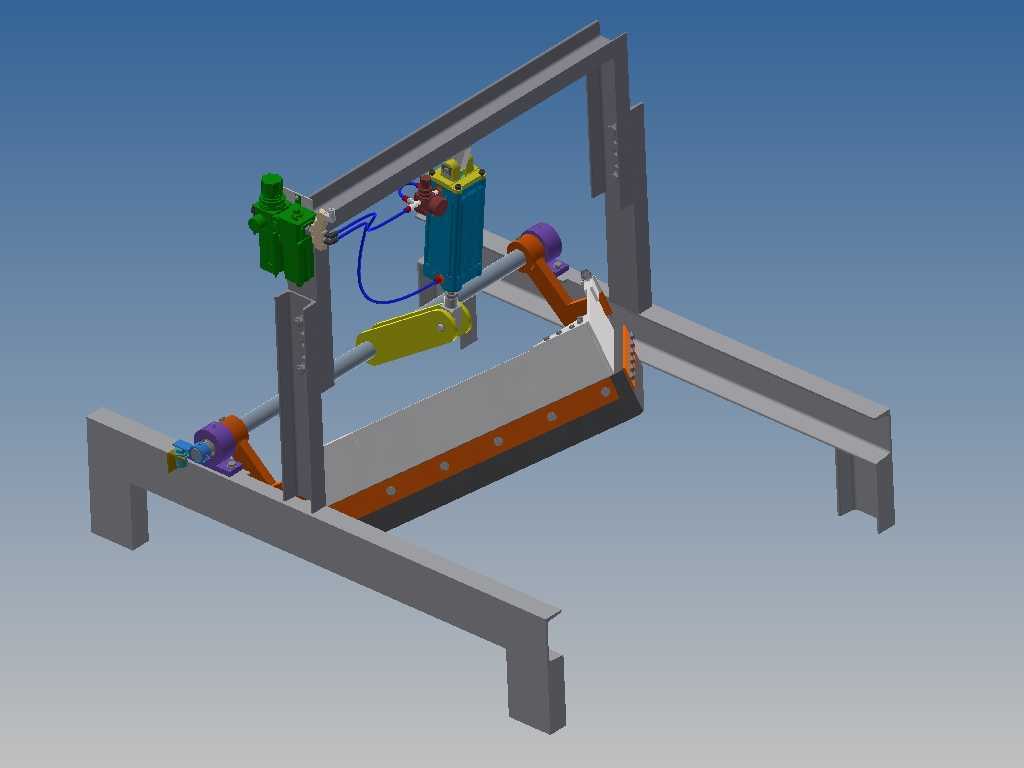

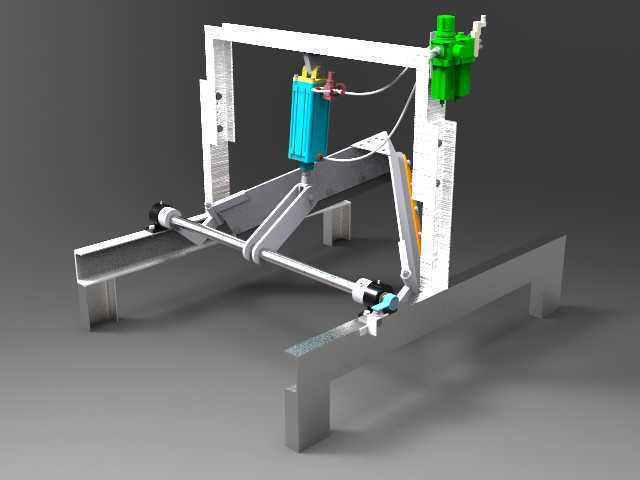

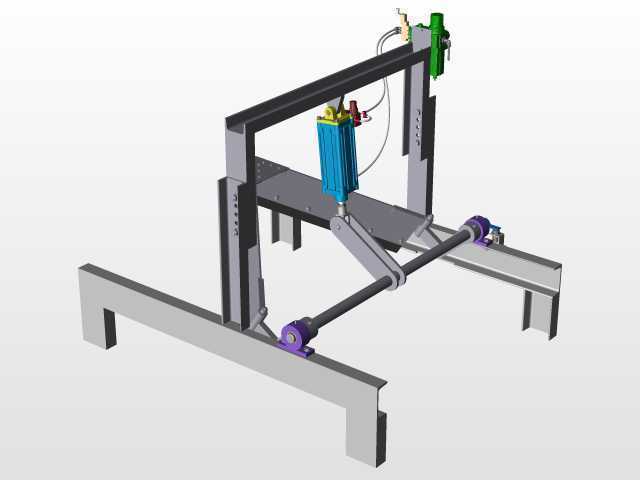

　　这套气动驱动的型材切割工装，主要面向小型金属型材加工车间的定长锯切工序，适配角钢、轻型槽钢、扁钢等常用型材的批量下料作业，替代传统手工持锯或半自动切割机的人工压紧对位环节，降低作业过程中的型材移位、切口歪斜问题。从结构布局来看，整套装置采用型钢焊接成型的门型机架作为承载主体，底部两根平行布置的长槽钢作为安装基座，既可以直接通过膨胀螺栓固定在混凝土地面，也能搭配减震垫安装在移动式工作台面上，基座的安装孔位预留了横向调节余量，可适配不同现场的安装固定间距，机架立柱与横梁采用连续角焊缝连接，关键受力位置加焊三角加强筋，避免锯切过程中产生的振动导致机架焊缝开裂或结构变形。

　　锯切执行组件采用摆臂式安装结构，摆臂的回转支点设置在机架后侧立柱位置，驱动锯片进给的气缸铰接在横梁中部位置，气缸活塞杆端与摆臂上部通过鱼眼接头连接，可通过调整铰接点的安装位置改变进给行程，适配不同厚度型材的锯切深度需求，锯片的防护罩采用折弯钢板成型，完全覆盖锯片非工作区域，避免锯切过程中铁屑飞溅伤人。型材压紧机构布置在锯切工位的进料侧，采用垂直下压式气动压头，压头下端镶嵌聚氨酯防滑垫，既可以增大与型材表面的摩擦力防止切割时型材窜动，也能避免压头在型材表面留下压痕，压头的导向杆采用直线光轴搭配无油衬套，保证下压过程无卡滞，压紧气缸的气路与锯片进给气缸设置了顺序联动逻辑，只有压头完全压紧型材后，进给气缸才会带动锯片下行完成切割动作，避免未压紧就进刀导致的锯片崩齿、型材飞边问题。

　　进料侧的工作台面设置了可调式定位挡板，挡板通过T型螺栓固定在工作台的T型槽内，可根据下料长度需求沿进料方向调整位置，挡板的定位面经过铣削加工保证平面度，定位面与锯片平面的垂直度控制在0.1mm每米范围内，保证切割后型材的端面垂直度满足后续焊接或装配要求。气路系统的控制阀组集中安装在机架右侧的安装板上，采用手动换向阀作为主控元件，搭配节流阀调节气缸的进给速度，避免进给速度过快导致锯片负载过大烧损，气路管线采用PU管沿机架内侧布置，通过管卡固定避免管线与运动部件产生摩擦破损，气源处理三联件设置在气路入口位置，可过滤压缩空气中的水分并调节工作气压，整套装置的工作气压适配0.5-0.7MPa的常规工厂气源，无需额外配置增压设备。

　　设计过程中针对锯切过程的振动问题，在摆臂的回转位置设置了铜套耐磨衬套，减少长期使用后的回转间隙，锯片主轴采用深沟球轴承支撑，轴承端盖设置了防尘密封结构，避免铁屑进入轴承内部加剧磨损，机架底部的四个支撑脚预留了水平调节螺栓，可在地面不平整的工况下调整机架水平度，保证锯片进给方向与工作台面的垂直度。整套结构没有采用复杂的电控系统，纯气动驱动的逻辑可靠性更高，适合车间多粉尘、多铁屑的恶劣工况使用，维护时仅需定期检查气路密封性、给运动铰接点加注润滑脂即可，日常维护成本较低，可适配400mm直径的常规型材切割锯片，最大锯切厚度可达100mm，满足大部分小型型材的下料加工需求。
