电机转子铜线绕组电枢结构

　　该结构为有刷直流电机核心的电枢组件，是实现电能向机械能转换的核心电磁部件，日常在小型电动工具、家用小功率电机、车用辅助电机、工业传动小功率驱动单元中都能见到这类结构的应用，直接决定电机的转矩输出特性、空载转速与负载运行稳定性。

　　从实际使用场景来看，这类带轴电枢结构适配的电机功率多在几十瓦到几百瓦区间，常见于手持电钻、家用吸尘器驱动电机、电动车窗驱动电机、小型传送带驱动单元等场景，工作时随转轴同步高速旋转，通过与定子永磁体或励磁绕组的磁场相互作用产生持续转矩，带动外接负载完成指定动作。

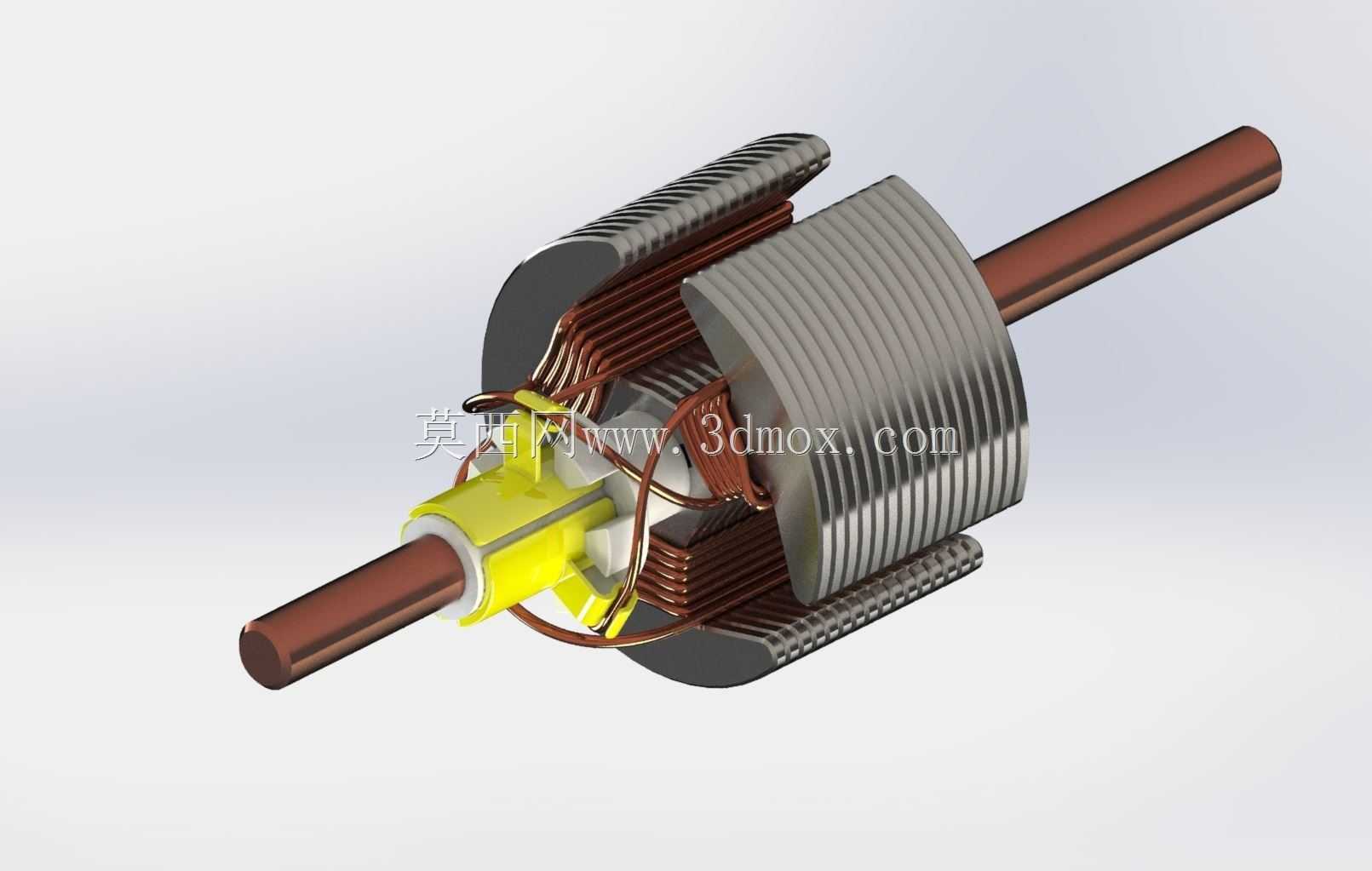

　　结构设计上，该电枢采用叠压硅钢片作为导磁铁芯，硅钢片间做绝缘处理以降低高速旋转时的涡流损耗，铁芯外圆均匀开有嵌线槽，槽内嵌入聚酯漆包圆铜线绕制的分布式绕组，绕组端部通过绝缘槽楔做径向固定，避免高速旋转时铜线受离心力甩出槽位；转轴采用中碳钢调质处理，与铁芯内孔采用过盈压装配合，传递转矩的同时保证整体动平衡精度，转轴一端预留有换向器安装位，图中黄色绝缘衬套位置即为换向器与绕组端部的绝缘隔离结构，避免绕组与转轴、换向器压圈出现短路问题。

　　功能特性层面，该绕组采用多匝并绕的分布式排布，可有效降低电枢反应带来的磁场畸变，减少电机运行时的转矩脉动，绕组铜线表面的绝缘漆层可承受150℃以上的长期工作温度，适配电机连续运行时的温升要求；铁芯叠片厚度根据适配电机的额定转速做匹配设计，高转速场景下采用更薄的硅钢片叠压，进一步降低铁损提升运行效率。

　　安装边界方面，该电枢组件的最大外圆为铁芯外径，需与定子铁芯内孔保留0.2-0.5mm的均匀气隙，气隙偏差过大会导致电机运行时出现磁拉力不平衡、振动异响、转矩输出不均等问题；转轴两端的轴承位需匹配对应型号的深沟球轴承，轴承位的同轴度公差控制在0.02mm以内，保证高速旋转时的跳动精度；换向器端的绕组出线需与换向器钩做可靠搪锡连接，避免大电流通过时出现接触不良、打火烧蚀的问题。

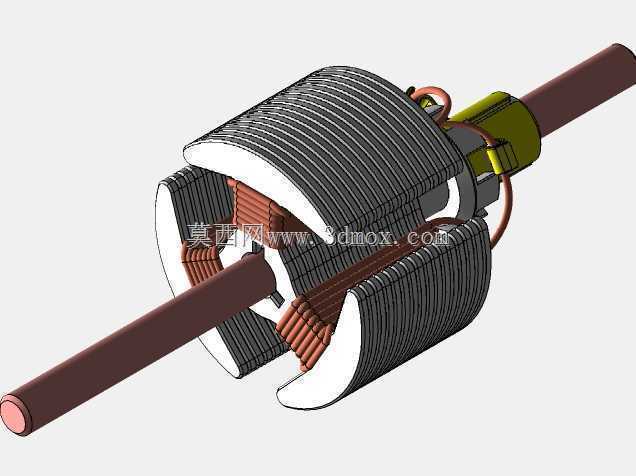

　　建模过程中，绕组部分采用扫掠特征配合阵列完成，先绘制单槽绕组的走线路径，匹配铜线线径做圆形截面扫掠，再根据槽数做圆周阵列，同时对绕组端部做圆弧过渡处理，还原实际生产中绕组整形后的形态；铁芯部分采用叠片等效建模，通过拉伸特征生成单槽结构后阵列，再做外圆与内孔的切削加工特征，还原铁芯冲片叠压后的实体形态；转轴部分根据不同轴段的直径做阶梯轴拉伸，预留卡簧槽、轴承位的结构细节，保证模型可直接用于后续的电机总装干涉检查、动平衡仿真分析。

　　实际选型匹配时，该电枢的绕组线径、匝数、铁芯长度需与电机的额定电压、额定转矩做匹配，低压大电流场景采用更粗的铜线绕制，减少绕组铜损，高转速场景则减少绕组匝数，提升反电动势系数的匹配度；装配时需对完成绕线的电枢做浸漆处理，固化绕组结构同时提升绝缘性能，浸漆后需做动平衡校正，在铁芯端面做去重处理，将动平衡精度控制在G2.5等级以内，避免高速运行时出现振动超标问题。
