六槽外啮合槽轮间歇传动机构

　　这套间歇传动构件的核心是外啮合六槽槽轮与配套主动拨盘的组合结构，在轻工、包装、机床进给等需要周期性间歇转位的工位上应用极广，比如多工位灌装设备的转盘分度、自动生产线的工件步进送进、印刷机械的走纸间歇动作，都能见到这类机构的变体。很多刚接触机构设计的工程师容易把槽轮机构的锁止弧设计忽略，实际装配时才发现槽轮在停歇阶段会出现窜动，这套结构里主动拨盘上的凸圆弧锁止面和槽轮的凹弧面做了等半径贴合设计，拨盘上的圆柱销完全脱出槽轮径向槽的瞬间，锁止弧刚好完全卡入槽轮的对应弧面，从根源上避免了停歇期的自由度冗余，不需要额外加装制动定位构件就能保证工位停留时的位置精度。

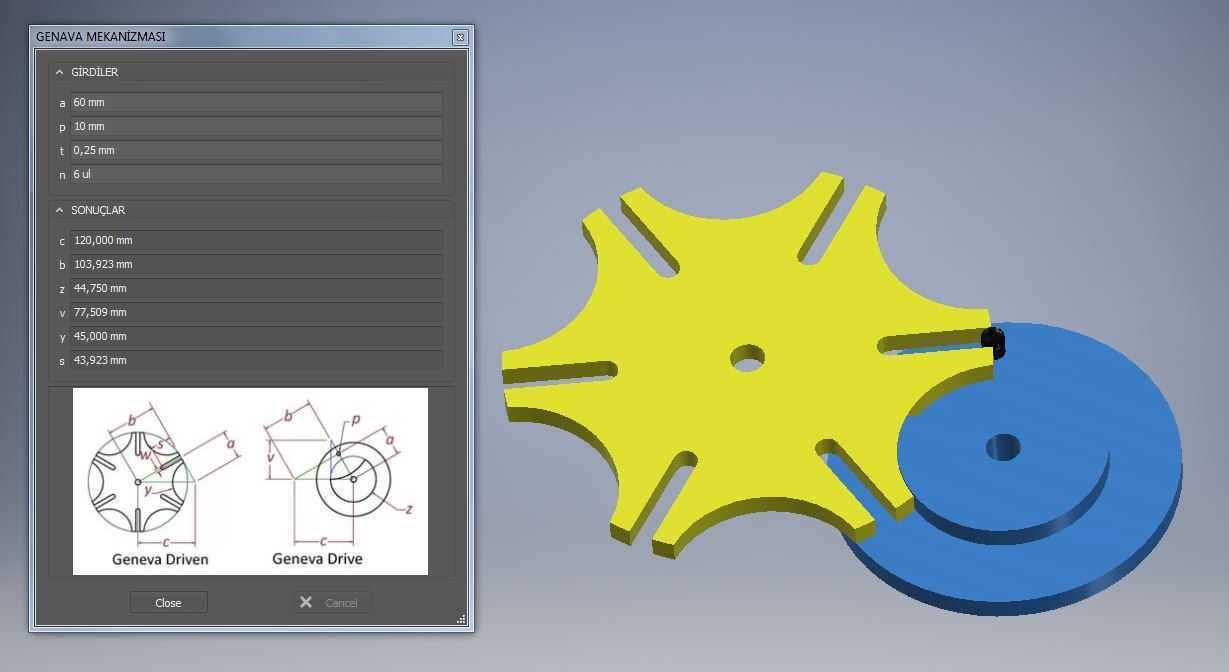

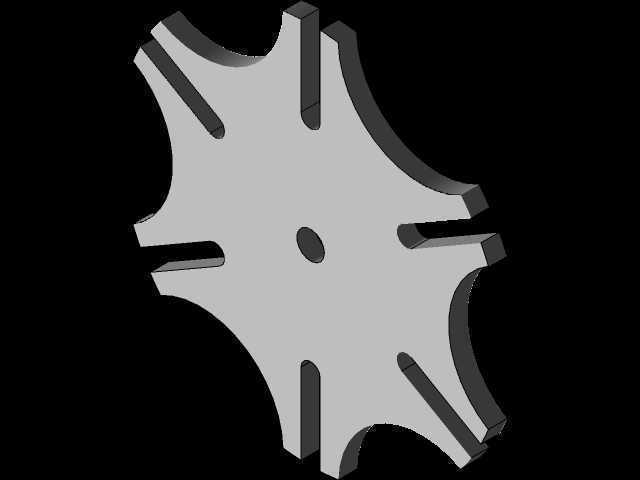

　　从设计逻辑上看，这套结构选择六槽配置是兼顾转位速度与冲击控制的折中方案，槽数越少单次转位的转角越大，动程时间占比越高，但圆柱销进出槽口的瞬时角加速度突变也越明显，高速运转时的冲击和噪声会显著提升；槽数过多则会导致槽轮整体直径过大，机构整体占用空间冗余，六槽的配置下单次转位角度为60度，刚好匹配多数六工位自动化设备的工位分度需求，圆柱销进入和脱出径向槽时的运动过渡相对平缓，适配每分钟30-60次的间歇转化工况，能覆盖绝大多数中低速间歇传动的使用场景。

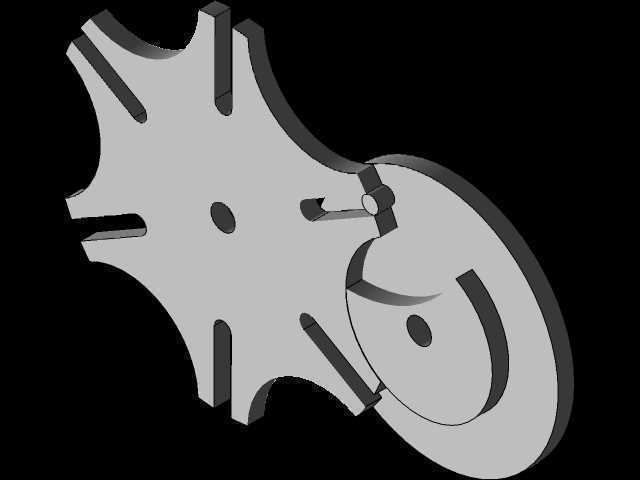

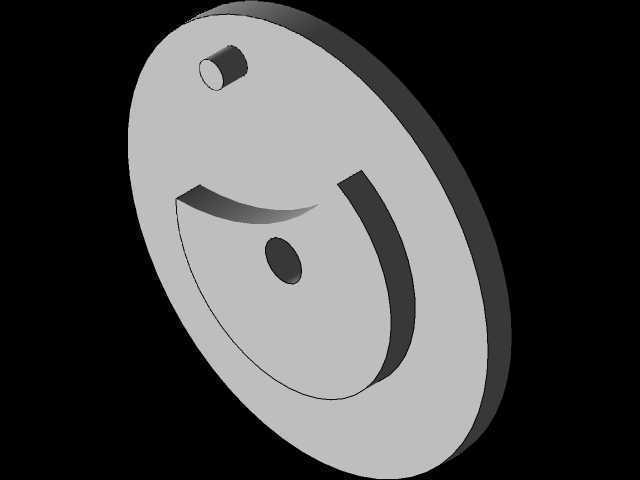

　　尺寸边界上，槽轮的径向槽深度做了冗余设计，避免加工误差导致圆柱销运动到槽底时出现刚性碰撞，槽轮中心的安装孔为通孔设计，可根据实际输出轴的轴径做适配性铰孔加工，不需要额外调整槽轮的主体轮廓；主动拨盘为双层同轴结构，下层大直径圆盘为锁止弧的载体，上层凸台用于安装圆柱销，两层的同轴度公差需要控制在0.02mm以内，否则会出现锁止弧卡滞或者圆柱销卡滞在槽内的问题。主动拨盘的中心安装孔与动力输入轴采用过渡配合，键槽位置做了倒角处理，方便装配时的轴件导入。

　　实际应用中这类机构不需要额外的控制系统就能实现固定节拍的间歇运动，相比凸轮分度器成本更低，结构更简单，维护难度也更小，适合对分度精度要求在0.1度以内的中低速工位。设计时需要注意槽轮的径向槽侧壁与圆柱销的间隙控制在0.01-0.03mm之间，间隙过大会导致转位到位时存在反向冲击间隙，间隙过小则会增加装配难度，运转时的摩擦阻力也会上升。槽轮与拨盘的中心距是整个机构的核心安装尺寸，加工安装板时两个安装孔的中心距公差需要严格控制，偏差过大会导致圆柱销无法顺利进入径向槽，或者出现运动干涉打坏构件的情况。另外槽轮的六个槽口位置做了微小的圆角过渡，避免热处理和长期运转时出现应力集中导致的槽口开裂，主动拨盘上的圆柱销采用可拆卸设计，磨损后可以直接更换，不需要整体报废拨盘构件，降低了长期使用的维护成本。在装配时需要在槽轮与拨盘的接触面、圆柱销与径向槽的摩擦面添加润滑脂，减少长期运转的磨损量，提升机构的整体使用寿命。
