2000系列Magnehelic压差测量仪表结构

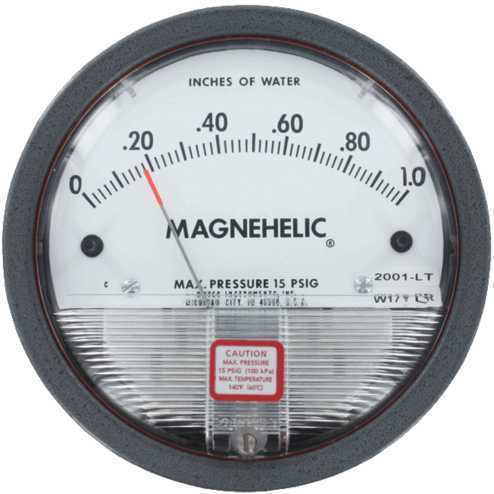

　　在洁净室压差管控、暖通空调风道风压监测、除尘系统滤网阻力检测、化工管路压差监控这类工业场景里，这类圆形指针式压差表是现场运维人员最常接触的检测器件，不需要外接供电就能靠内部膜盒结构直接感应两侧取压口的压力差值，靠表盘指针直观输出读数，哪怕是没有数显设备供电的老旧厂房、户外临时检测点位，也能稳定完成压力差的就地指示。从结构设计逻辑来看，这款压差表采用了同轴膜盒感应的核心结构，表盘正面的圆形视窗采用高透耐刮的硬质透明材质，边缘做了密封压合处理，能阻挡现场的粉尘、水汽侵入表体内部，避免内部传动机构卡涩影响读数精度。表盘刻度采用英寸水柱作为压力单位，量程覆盖0到1.0英寸水柱的微压差检测区间，刻度线做了粗细区分，整数值位置标注加粗数字，

　　每0.02英寸水柱对应一条细分刻度线，配合红色的警示标识线，运维人员巡检时站在一米外就能快速判断当前压差值是否处于正常区间，不需要凑近表盘逐格读数。表体整体为圆形薄壳结构，背部预留两个标准尺寸的取压接口，分别对应高压侧和低压侧的取压管路，安装时可以直接嵌入墙面预留的圆形安装孔，也可以搭配配套的安装支架固定在墙面或者设备侧壁，安装边界需要预留至少两倍表体厚度的后部空间，用来布置取压软管和固定结构，避免管路弯折影响取压精度。表体正面下方预留了警示标识粘贴区域，用来标注现场的压力限值、注意事项，和表盘读数区域做了物理分隔，不会遮挡刻度影响读数。内部的传动结构采用无摩擦的磁耦合设计，膜盒感应到的压力差通过磁耦合结构传递给指针转轴，

　　没有传统机械连杆的传动间隙，哪怕是极小的压力波动也能准确反馈到指针上，同时这种结构也避免了长期使用后连杆磨损带来的精度漂移，日常运维只需要定期做零点校准，不需要拆解表体做内部维护。在实际选型应用中，这类微压差表特别适合对压力波动敏感的场景，比如洁净厂房的相邻隔间压差控制，需要维持稳定的正压值避免外部未净化空气渗入，靠这款表的直观读数，运维人员能快速判断隔间密封性能是否出现异常，及时排查门缝、传递窗的密封漏点；在除尘系统的滤网前后安装这款表，能通过压差值的变化判断滤网的堵塞程度，当压差值超过设定阈值时就及时更换滤网，避免除尘系统风量不足影响除尘效果；在通风管道的管段上安装，还能用来判断风道内的风阀开度是否合理，调整风阀时观察压差变化，

　　就能快速把风道风量调整到设计区间。从建模还原的角度来看，这款压差表的外观细节做了完整的还原，包括表盘上的品牌标识、压力参数标注、刻度线的粗细分布、指针的形状和红色指示线的位置，还有表体边缘的密封压圈结构、背部的取压接口位置都和实物一致，做设备布局建模、厂房运维可视化场景搭建时，可以直接调用这个模型嵌入到对应的安装点位，不需要再重新绘制仪表的外观结构，能大幅提升场景建模的效率。需要注意的是，这款表的最大耐受静压为15PSIG，选型时要确认现场的管路静压不会超过这个限值，避免超压损坏内部膜盒结构，安装时要保证表体处于水平状态，否则会因为重力影响带来额外的读数误差，取压管路要做坡度布置，避免管路内的冷凝水回流到表体内部影响测量精度。
