300×240规格塔姆布鲁传动辊结构设计

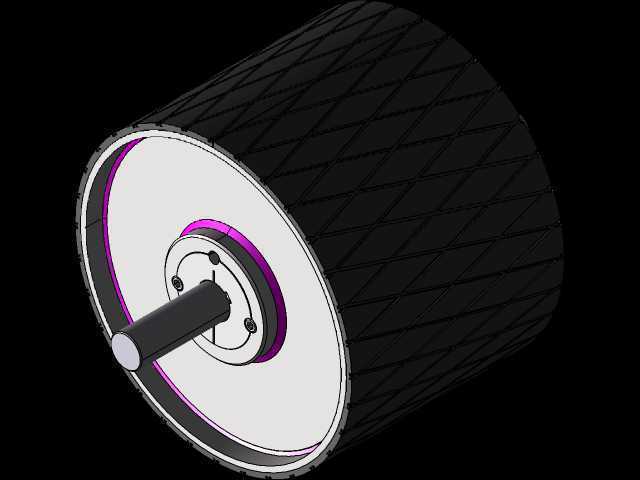

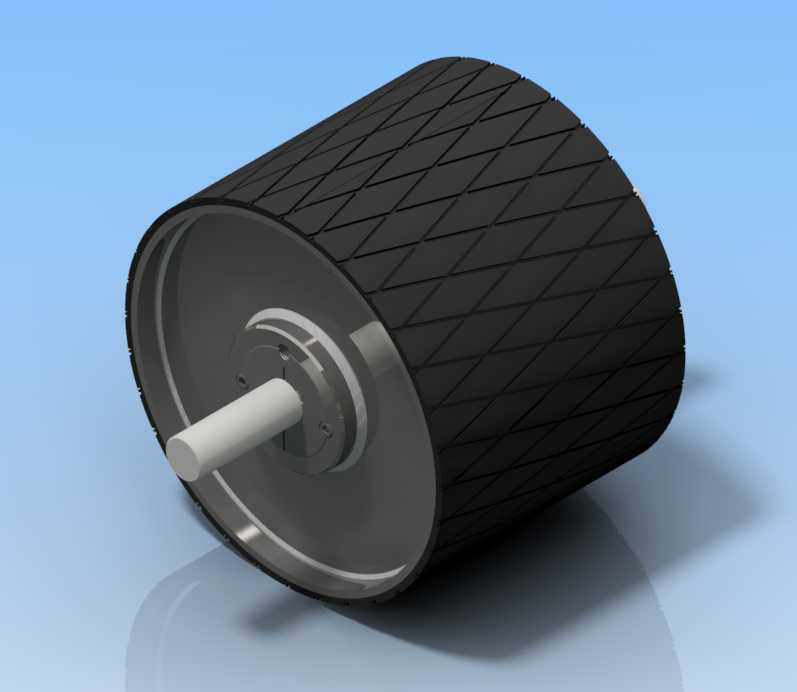

　　这款包胶传动辊的设计，最初是针对散料输送、轻型皮带输送线的主动驱动需求做的适配，日常在电商仓储分拣线、食品加工输送段、轻工产品组装流水线里都能见到同结构部件的身影，核心作用是通过辊面与皮带底面的静摩擦力，带动整条输送皮带做循环回转运动，完成工位间的物料传递。从结构拆分来看，辊体主体采用薄壁卷制筒体做基体，相比实心辊结构能减重40%以上，降低两端支撑轴的径向载荷，也能减少驱动端的动力损耗；辊面做菱形网格纹路的包胶处理，胶层厚度控制在合理区间，既可以提升辊面与皮带间的摩擦系数，避免重载启动时出现皮带打滑丢转的问题，网格纹路还能在运行过程中导出辊面与皮带间夹杂的粉尘、细小碎屑，避免异物压入胶层造成皮带局部磨损，

　　同时也能一定程度上疏导接触界面的积水、油污，维持摩擦系数的稳定性。两端的支撑轴采用阶梯轴设计，轴肩位置做圆角过渡避免应力集中，轴与筒体端盖的连接采用键连接加锁紧定位的结构，能传递足够的扭矩，同时也方便后期维护时拆解更换磨损的包胶层或者轴承部件，端盖与筒体的配合面做止口定位，保证装配后两端轴的同轴度，避免运行过程中出现辊体跳动、皮带跑偏的问题。设计过程中首先锁定的是300mm的辊体外径、240mm的有效工作面宽度这个边界参数，这个尺寸对应的输送皮带宽度适配范围在200-220mm之间，属于轻型输送线的常用规格段，两端伸出的轴径、轴长尺寸是按照常用带座外球面轴承的安装尺寸做的匹配，安装时不需要额外做轴的二次加工，

　　直接配合标准轴承座就能完成机架固定，降低现场安装的适配成本。做结构校核的时候，重点考虑了三个维度的边界：首先是径向承载能力，按照轻型输送线每米100kg的均布载荷计算，辊体的薄壁厚度、轴的抗弯模量都能满足1.5倍安全系数的要求，长期运行不会出现辊体弯曲变形的问题；其次是动平衡精度，因为这类辊筒的常规运行线速度在0.8-2.5m/s区间，装配后做G6.3级的动平衡校正，就能避免高速运行时出现机架共振、轴承异常磨损的问题；最后是包胶层的粘接强度，胶层与金属筒体采用热硫化粘接工艺，粘接强度能满足长期运行不脱胶的要求，即使在有一定环境湿度、少量粉尘的工况下也能维持稳定的粘接性能。很多现场调试的经验会被融入到这类辊筒的设计细节里，

　　比如辊面的菱形纹路角度，采用45度交叉的设计，相比直纹或者其他角度的纹路，既能保证周向的摩擦力足够，又不会因为纹路走向产生轴向的分力，加剧皮带的跑偏趋势；两端端盖的边缘做圆弧倒角，避免装配或者维护时尖锐边缘割伤皮带，也能减少人员操作时的磕碰风险；轴端的键槽采用标准平键槽尺寸，配合通用的联轴器就能和减速电机的输出端连接，不需要定制特殊的传动连接件。这类传动辊在实际选型替换的时候，除了核心的外径、工作面宽度尺寸，还要注意两端轴的安装距、轴径尺寸和原有设备的匹配性，同时要根据实际输送的物料特性、环境工况选择合适的包胶材质，比如有油污的工况要选用耐油橡胶，有腐蚀性介质的工况要选用丁腈或者三元乙丙材质的包胶，普通干燥常温工况下采用天然橡胶包胶就能满足使用需求，平衡成本与使用寿命。从建模的角度来说，这类回转类零件的建模重点在于同轴度的基准统一，所有回转特征都以两端轴的公共轴线为基准，保证后续生成工程图的时候形位公差标注有统一的基准参考，包胶层的菱形纹路可以采用阵列包覆的方式实现，建模时要注意纹路的深度控制，避免过深影响胶层的结构强度，过浅起不到增加摩擦、导排异物的作用。
