不锈钢方形变径通风管道转接结构

　　在工业通风、除尘、废气收集、暖通送排风系统的管路布设场景中，经常会遇到两端连接的方形风管截面尺寸不匹配的安装工况，这类变径转接构件是管路系统中不可或缺的导流连接件，直接影响管路的风阻表现、密封性能与安装适配性。这款方形变径转接件采用两端带法兰的天方地方结构，整体为薄壁钣金焊接成型，两端法兰面均为正方形结构，分别适配两种不同截面尺寸的方形风管，通过法兰边的螺栓孔实现与上下游管路的刚性密封连接，避免管路变径位置出现漏风、紊流异常的问题。从实际工程应用的角度出发，这类变径构件的设计首先要考虑安装边界的适配性，两端法兰的外轮廓尺寸、螺栓孔排布间距必须和对接的标准风管法兰参数完全匹配，才能在现场安装时实现快速对位，不需要额外进行现场切割、

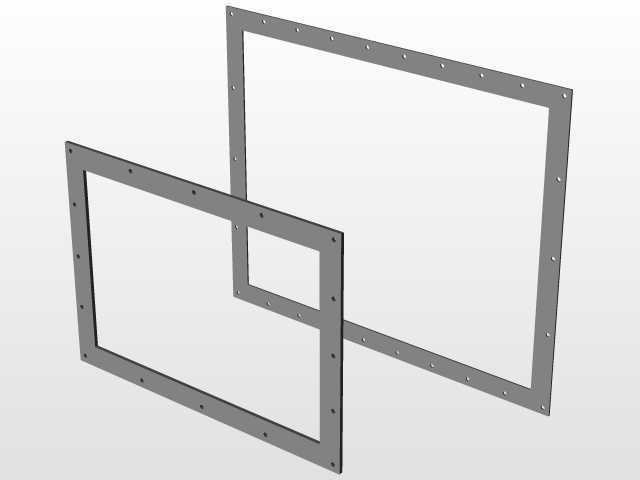

　　打孔调整，降低现场施工的工作量。变径段的过渡曲面采用平滑斜切过渡结构，没有出现直角突变的内壁结构，这种设计能够最大程度降低气流经过变径位置时的局部阻力损失，避免直角位置产生涡流积灰、风噪过大的问题，在除尘系统应用中，平滑的内壁过渡也能减少粉尘在变径位置的堆积，降低管路堵塞的风险。构件整体采用不锈钢薄板加工，壁厚均匀，既能够满足常规通风系统的结构强度要求，承受管路运行时的风压载荷，也能适应潮湿、轻度腐蚀的废气输送场景，延长构件的使用寿命。两端的法兰边采用翻边一体成型后焊接加固的结构，法兰面平面度控制在合理公差范围内，安装时配合密封垫能够实现可靠的端面密封，避免风压泄漏影响整个管路系统的运行效率。在设计建模过程中，

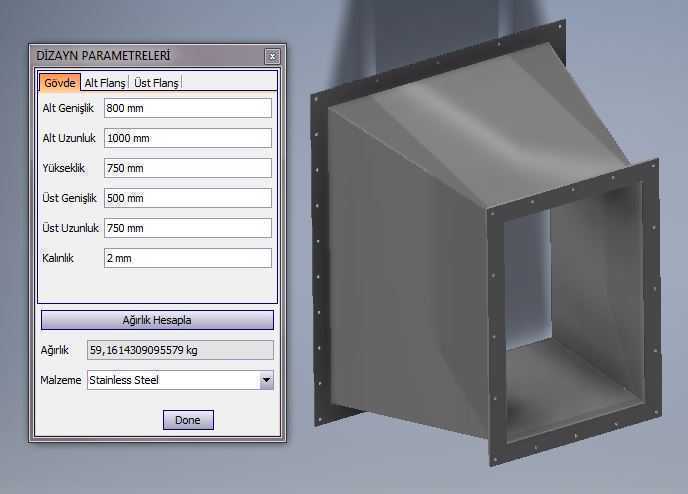

　　这类构件需要重点控制几个核心参数：首先是两端法兰的中心同轴度，避免安装后出现管路错位，产生额外的安装应力；其次是变径段的倾斜角度，角度过小会导致构件整体长度过长，占用过多安装空间，角度过大则会加剧风阻提升，需要结合现场安装空间与风阻要求平衡取值；另外法兰边上的螺栓孔位置度需要严格控制，保证和标准风管的孔位完全对齐，降低现场安装的对位难度。在实际选型应用中，这类变径转接件可以适配多种场景，包括车间除尘系统的主管道与支管道变径连接、暖通空调系统的送风管路转接、工业废气收集系统的设备出风口与管路对接、厨房排油烟系统的风管尺寸过渡等，不同应用场景下可以根据输送介质的特性调整板材厚度与材质，比如输送高温烟气时可以选用更厚的耐热不锈钢板材，

　　输送腐蚀性废气时可以选用对应防腐等级的板材。从结构设计的细节来看，这款变径件的四个侧壁均为平面斜板结构，相比曲面变径结构加工难度更低，钣金下料后通过折弯、焊接即可成型，加工工艺性更好，适合批量加工生产，同时平面侧壁的结构刚性更好，在承受负压工况时不容易出现吸瘪变形的问题，不需要额外增加加强筋结构，简化了加工工序。安装时只需要将两端法兰分别与上下游的风管法兰对齐，在法兰面之间加装密封垫片，穿入螺栓紧固即可完成安装，不需要对构件本身进行二次加工，能够大幅缩短管路安装的施工周期。在管路系统的阻力计算中，这类平滑过渡的方变方接头的局部阻力系数远低于直角突变的变径结构，能够有效降低风机的运行负载，实现通风系统的节能运行，尤其是在长距离管路系统中，每个节点的风阻控制都会直接影响整个系统的运行能耗，这类经过优化的变径构件能够在实现尺寸转接的同时，尽可能降低对管路气流的影响。
