DIN11850标准卫生级管路连接夹箍结构

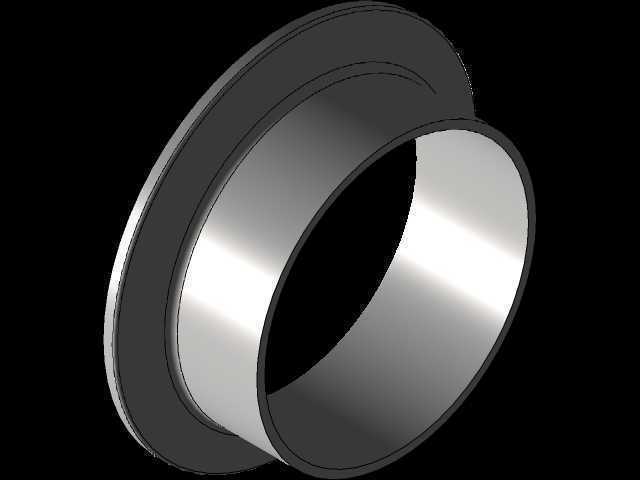

　　在食品饮料、生物制药、日化洁净管路系统中，管路连接的可靠性、卫生性直接决定整套输送系统的运行稳定性与介质合规性，DIN11850系列夹箍正是针对这类洁净工况开发的专用连接构件，区别于普通工业管道的法兰、焊接连接形式，这类夹箍主打快装、无卫生死角、易拆卸清洗的特性，适配薄壁卫生级不锈钢管路的安装需求。从结构设计逻辑来看，该夹箍采用环形抱合式结构，整体为带凸缘的环形本体，内侧加工有与管路接头坡口匹配的贴合弧面，安装时通过环抱两个对接的管端接头，将接头处的密封垫圈均匀压紧，实现管路的密封与轴向固定，不需要在管端焊接复杂的法兰结构，也不需要多组螺栓紧固，仅需配套的快装卡扣即可完成锁紧，大幅缩短洁净管路的安装与拆卸周期，

　　满足生产批次切换时频繁拆洗管路的工况需求。设计过程中首先要匹配DIN11850标准规定的卫生管外径系列，夹箍的内侧包容直径需要严格对应标准管端接头的外径公差，抱合面的角度与接头的锥面角度完全贴合，避免锁紧时出现局部应力集中导致密封失效，同时夹箍的凸缘结构是受力核心部位，需要承受管路内压产生的轴向脱开力，因此凸缘的厚度、过渡圆角都经过力学校核，避免长期受交变载荷出现开裂变形。从安装边界来看，这类夹箍的轴向安装尺寸紧凑，不需要预留法兰安装那样大的螺栓操作空间，在排布密集的洁净管路车间中，可以有效压缩管路间距，提升设备布局的空间利用率，夹箍的径向突出尺寸也经过优化，不会在管路外形成过大的突出结构，减少生产现场的磕碰风险，

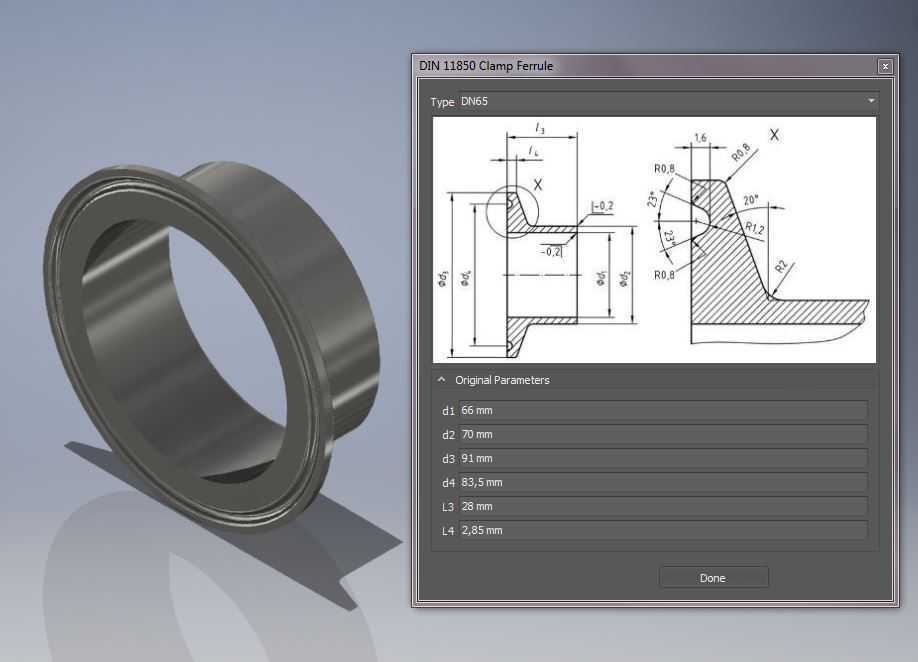

　　也避免卫生清洁时出现积尘积液的死角。实际工况应用中，这类夹箍需要配合对应标准的卫生级接头、硅胶或四氟密封垫圈使用，可承受常规洁净管路的工作压力，适配CIP在线清洗、SIP灭菌的温度交变工况，夹箍本体通常采用与管路同材质的不锈钢加工，表面做抛光处理，避免介质残留滋生细菌。在三维建模过程中，需要重点还原夹箍内侧的贴合曲面、凸缘的过渡结构、端面的倒角细节，这些结构直接决定装配干涉检查的准确性，尤其是在做管路整体装配仿真时，夹箍与管端接头的配合间隙、锁紧后的位置偏移量都需要精准还原，才能验证管路排布的合理性，避免现场安装时出现夹箍无法装配、密封面错位的问题。不同于普通的管道卡箍，DIN11850标准夹箍的所有尺寸都遵循欧标卫生级管件的规范，

　　不同通径对应的夹箍包容直径、凸缘宽度、整体厚度都有明确的尺寸链要求，建模时需要严格遵循标准中的尺寸公差要求，保证模型可直接用于工程出图、生产加工。在设备选型阶段，设计人员需要根据管路的通径、工作压力、输送介质特性选择对应规格的夹箍，同时要确认夹箍的密封面形式与所选接头匹配，避免出现标准不兼容导致的泄漏问题，这类夹箍除了用于洁净流体输送管路，还可应用于真空洁净管路、粉体输送管路的连接，只要是需要频繁拆卸、要求无卫生死角的管路连接场景，都可以采用这类结构。从结构强度角度分析，夹箍的环形本体在锁紧时会产生一定的弹性变形，这个变形量既可以保证密封面的压紧力均匀分布，又不会因为变形过大导致夹箍断裂，因此建模时的壁厚设计、材料属性设置都需要结合实际受力情况调整，确保仿真结果与实际使用状态一致。
