长行程拉杆式液压缸结构设计

　　在各类重型工业传动场景中，液压缸作为将液压能转换为直线往复机械能的核心执行部件，其结构合理性直接决定整套液压系统的运行稳定性与负载输出能力。这款长行程液压缸的设计，首先锚定了大行程直线驱动的实际工况需求，常见于冶金设备的炉门启闭、大型工程机械的臂架伸缩、物流仓储设备的重载举升、水利设施的闸门驱动等场景，这类场景普遍要求执行元件具备稳定的长距离直线输出能力，同时要承受交变负载带来的径向与轴向冲击，避免运行过程中出现卡滞、爬行、内泄等常见故障。

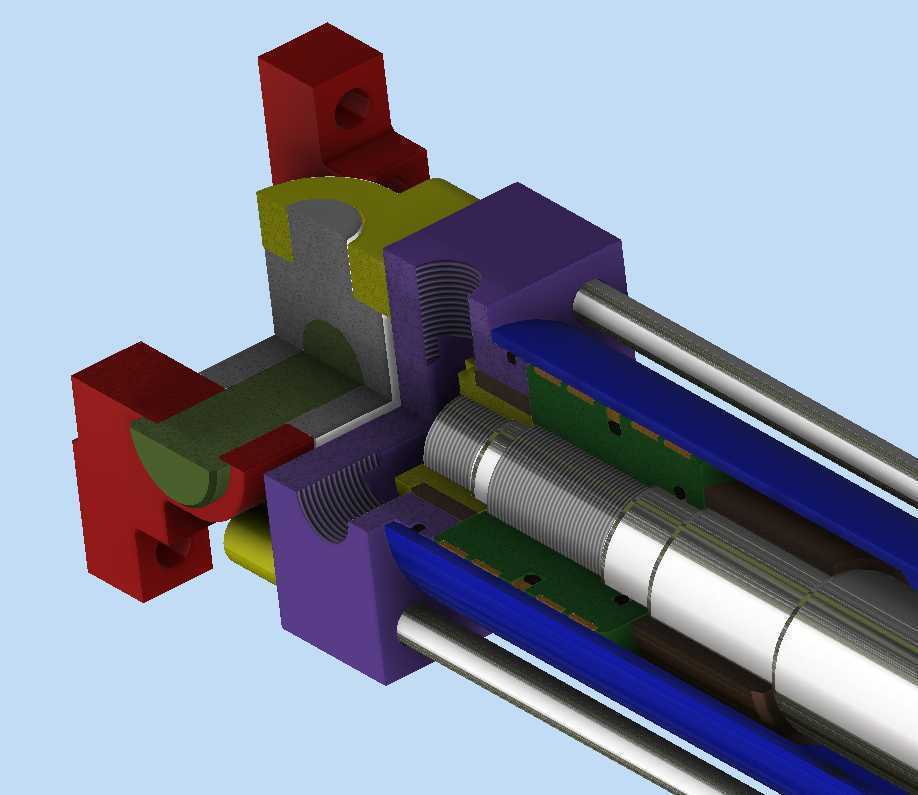

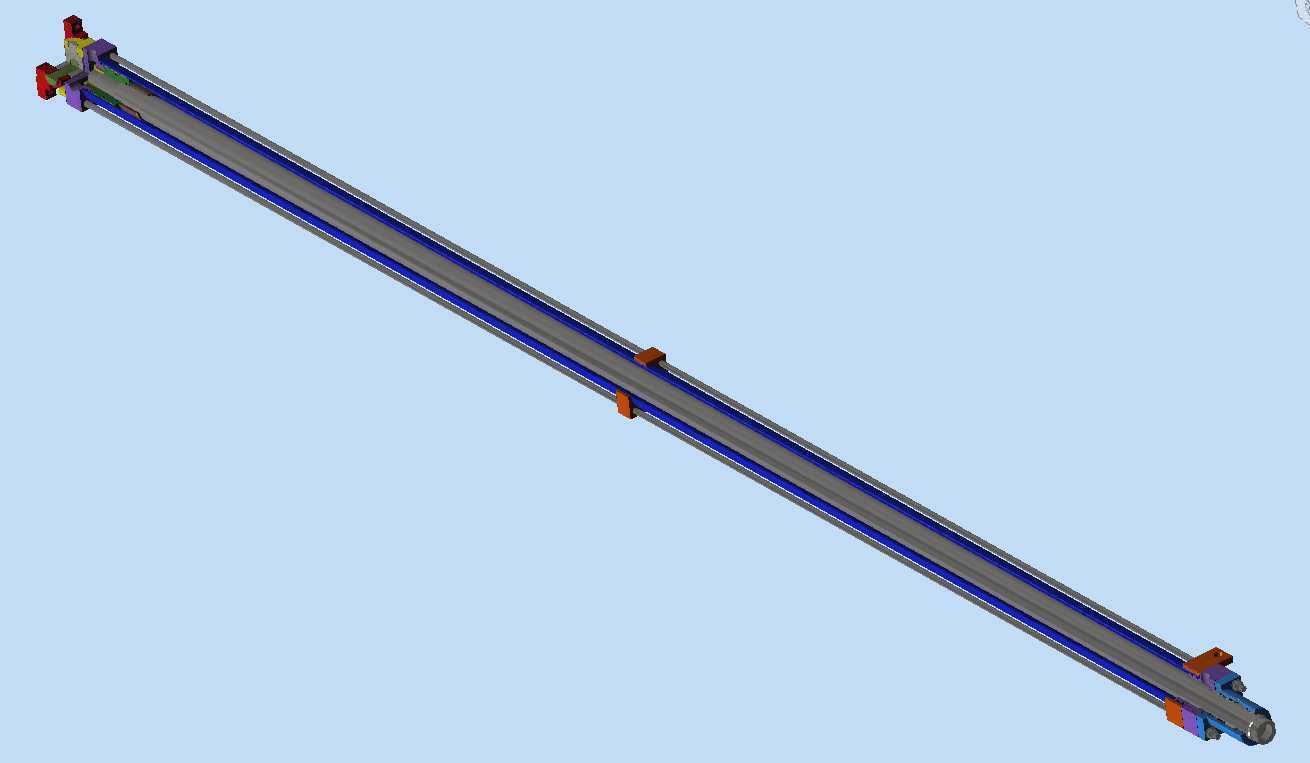

　　从结构设计逻辑来看，这款油缸采用了双拉杆式的缸体紧固结构，四根对称布置的金属拉杆贯穿缸筒两端的端盖，通过端部螺纹预紧实现缸筒与端盖的刚性连接，这种结构相比法兰焊接式缸体，更便于后期拆解维护，密封件更换时无需破坏缸体结构，同时对称布置的拉杆可以均匀承受缸内高压油液产生的轴向推力，避免端盖受力不均导致的密封偏磨问题。缸体内部的活塞组件采用了组合密封结构，搭配导向环与支撑环设计，活塞与缸筒内壁之间预留了合理的配合间隙，既可以减少高压下的内泄漏量，又能避免活塞在长行程往复运动中出现偏磨，尤其是在行程达到4160毫米的情况下，活塞的导向长度经过了针对性匹配，避免活塞杆伸出过长时出现挠度变形导致的密封件偏载磨损。

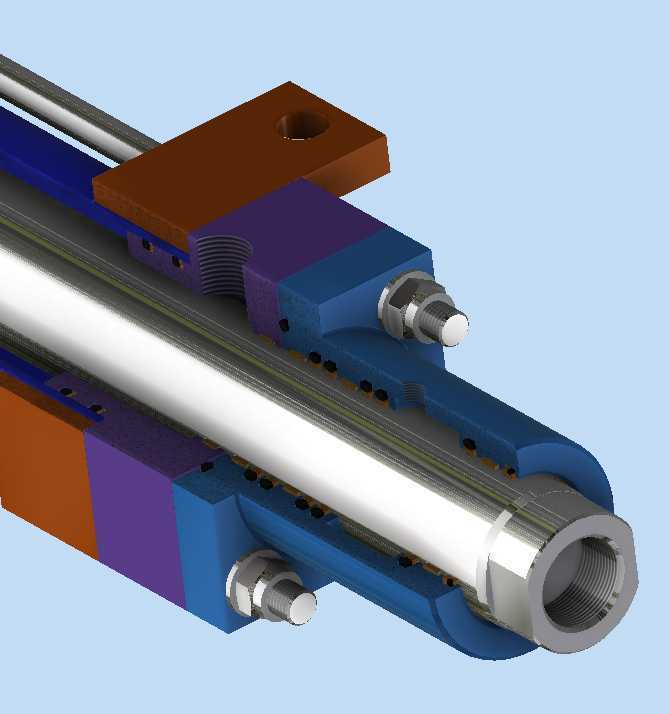

　　活塞杆部分采用了表面硬化处理的金属材质，搭配端盖处的多级密封与防尘圈结构，最外侧的防尘圈可以刮除活塞杆外露表面附着的粉尘、金属碎屑等杂质，避免杂质被带入缸筒内部划伤密封件与缸筒内壁，内侧的承压密封则负责阻挡高压油液的外泄漏，中间设置的导向套为活塞杆提供足够的径向支撑，抵消活塞杆伸出过程中承受的侧向负载。从安装边界来看，这款油缸缸径为65毫米，两端的安装结构采用了铰接式耳环设计，安装端的耳环内预留了轴承安装位，可以通过销轴与设备机架实现铰接连接，这种铰接安装方式允许油缸在驱动过程中存在小角度的摆动，补偿设备安装过程中产生的位置误差，避免活塞杆承受额外的弯曲应力。

　　设计过程中针对长行程油缸的常见问题做了专项优化：一是在缸筒内部设置了合理的缓冲结构，当活塞运行到行程两端位置时，缓冲柱塞会提前封堵主回油通道，通过节流作用降低活塞的运行速度，避免活塞与端盖发生刚性撞击，减少启停过程中的冲击振动；二是油口的位置设置在缸筒两端的合理位置，保证进回油的通流面积足够，避免长行程运行过程中出现吸空或者回油背压过高的问题；三是拉杆的预紧力经过精确计算，既保证高压下缸体连接的密封性，又避免预紧力过大导致拉杆出现塑性变形或者端盖被压损。

　　在实际选型适配过程中，这类长行程拉杆油缸需要匹配对应流量的液压阀组与供油系统，根据实际负载大小调整系统工作压力，同时要注意安装时保证两端铰接点的同轴度，避免侧向力长期作用导致活塞杆弯曲变形。日常维护过程中需要定期检查活塞杆表面的损伤情况，及时更换磨损的防尘圈与密封件，定期检测液压油的清洁度，避免杂质进入缸体内部加速密封件的磨损，相比焊接式油缸，这种拉杆结构的长行程油缸维护成本更低，配件通用性更强，适合在各类需要长距离直线重载驱动的工业场景中应用，其结构设计的细节处理，也为同类长行程液压执行元件的建模与结构优化提供了可参考的实体依据，建模过程中对各部件的配合间隙、密封槽尺寸、安装孔位的还原，也能帮助设计人员快速掌握这类油缸的结构组成与装配逻辑，减少选型与改型设计过程中的结构错误。
