Cantoni系列三相异步工业电动机结构

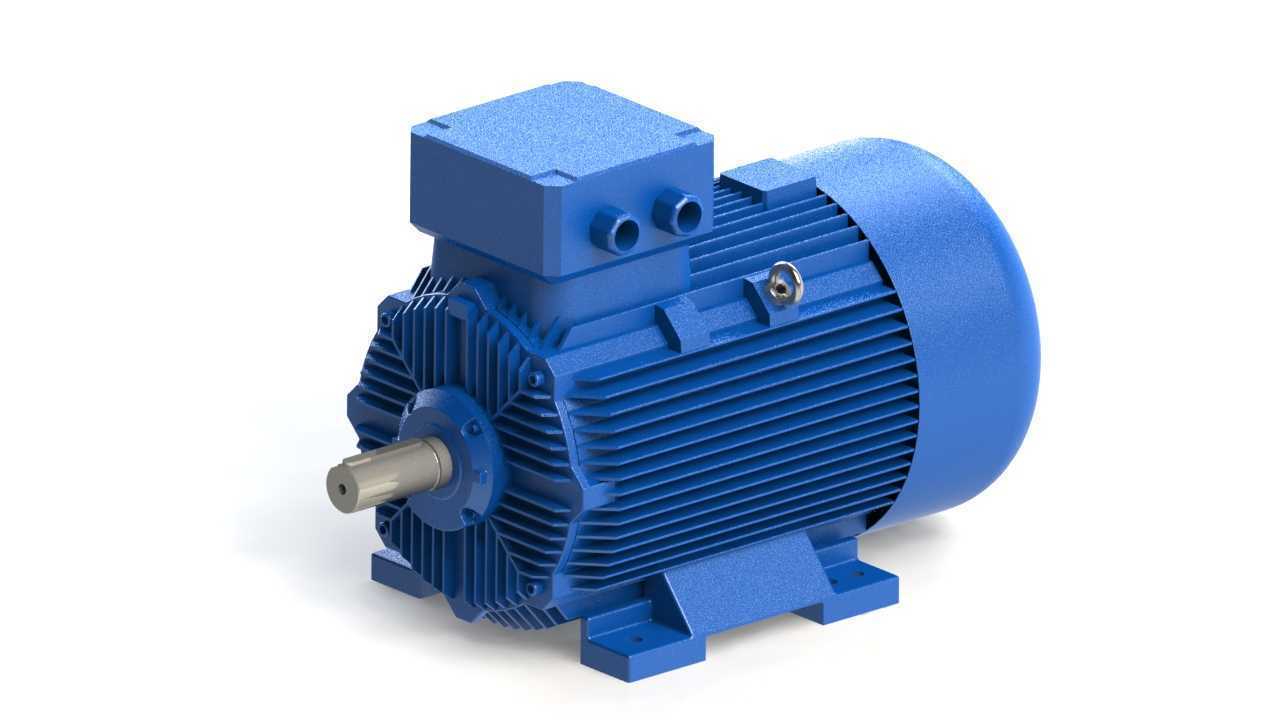

　　这款Cantoni 2SIE315MA-4对应的实体电机，在工业现场的应用覆盖范围极广，从输送线的动力驱动、风机水泵的负载匹配，到机床主轴辅传、矿山破碎设备的动力输入都能见到同规格产品的身影，属于工业动力体系里的通用型核心部件。实际选型过程中，这类机座号315的4极电机，额定转速稳定在1480转左右的区间，适配绝大多数恒转速负载的工况需求，不需要额外配置变速结构就能直接对接多数通用工业设备的输入轴端。

　　从结构设计的角度看，这款电机的外壳散热筋采用轴向均匀排布的结构，筋条高度从机座中部向两端端盖方向逐步收窄，既保证了壳体的整体刚性，在电机运行过程中配合端部自带的风叶形成轴向风道，能快速带走定子绕组产生的热量，避免长期满负载运行时出现绕组温升超标的问题。顶部的接线盒采用独立腔体设计，接线端子与腔体内部预留了足够的线缆弯折空间，现场接线时不需要过度弯折动力电缆就能完成端子压接，接线盒盖的密封槽预留了密封胶条的安装位，能满足多数工业车间的防尘防溅防护要求，部分同规格改型产品还能通过更换密封件适配户外露天安装场景。

　　输出轴端采用标准的圆柱轴伸设计，轴上预留的键槽尺寸匹配对应功率等级的标准联轴器、皮带轮安装尺寸，现场安装时不需要额外对轴端进行二次加工就能完成传动部件的装配。端盖部分的轴承室采用过盈配合的加工精度，前后端轴承选型匹配315机座号的负载能力，能承受径向与轴向的复合负载，适配皮带传动、直联传动等多种传动连接方式。底部的安装脚采用一体化铸铁结构，四个安装孔的孔距严格遵循IEC标准的尺寸规范，不管是替换同机座号的老旧电机，还是新设备设计时做安装位预留，都能直接匹配，不需要重新加工设备的安装基座。

　　建模过程中需要重点关注几个安装边界的尺寸：首先是底脚安装孔的横向与纵向孔距，这部分尺寸直接决定了电机能不能顺利固定到设备基座上，孔位的公差需要控制在机械安装的标准间隙范围内；其次是轴伸的直径、伸出长度以及键槽的宽度深度，这部分尺寸直接影响传动部件的装配适配性，建模时需要严格对应标准公差带做尺寸标注；另外接线盒的外形尺寸、出线口的位置，也需要在做设备整体布线设计时提前预留足够的操作空间，避免现场接线时出现线缆与周边结构干涉的问题。

　　实际现场使用中，这类电机的吊环位置设计在机座上部的重心对应位置，车间内吊装转运时，吊环直接受力就能保证电机起吊过程保持水平，不会出现倾斜磕碰轴伸或者端盖的问题。风罩部分采用薄钢板冲压成型的结构，罩体上的通风孔开孔方向与内部风叶的出风方向匹配，既不会阻挡风道影响散热效果，也能防止外部杂物进入风叶腔体打坏风叶或者卡滞转子。从结构可靠性的角度，机座与端盖的连接螺栓采用均匀圆周排布，螺栓的规格足够承受电机运行过程中的振动载荷，长期运行不会出现连接螺栓松动的问题，日常维护时只需要定期检查轴承润滑状态、接线端子紧固情况就能保证长期稳定运行。

　　在做设备整体三维布局时，这类电机的外形轮廓需要预留足够的周边间隙：电机尾部风罩位置需要预留至少100mm的通风空间，保证散热风道通畅；接线盒侧需要预留足够的开门操作空间，方便后期维护时打开接线盒检查线路；轴伸端对接传动部件的位置，需要预留联轴器或者皮带轮的安装拆卸空间，方便后期检修时不用整体拆卸电机就能完成传动部件的更换。
