单缸风冷内燃机气缸体结构设计

　　该部件为小排量单缸风冷内燃机的核心承压基体，日常应用场景覆盖通用园林机械、小型代步摩托、便携发电机组这类对动力单元自重、维护便捷性要求较高的设备领域，作为整个燃烧系统的安装载体，它需要同时兼顾燃烧室密封、热量导出、运动部件定位、附属件安装支撑多重功能，设计阶段的边界约束直接决定了整机的运行可靠性与寿命表现。

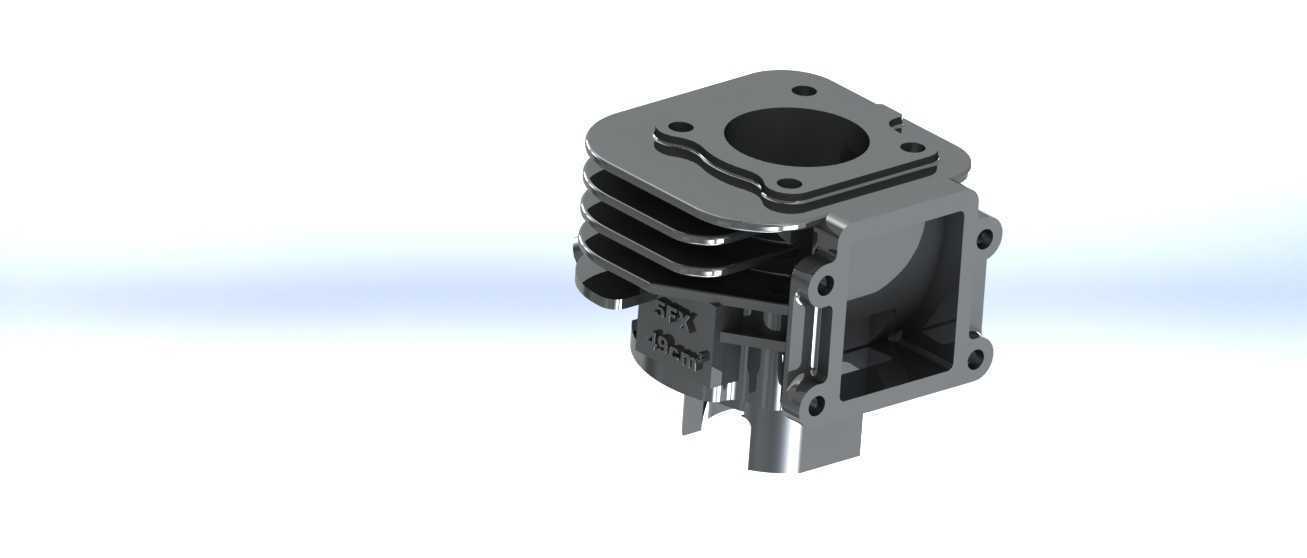

　　从结构功能来看，上部带四个均布安装孔的法兰面是气缸盖的贴合密封面，加工时对平面度、螺栓孔位置度有严格公差要求，法兰面与缸筒内壁的垂直度偏差会直接导致缸垫密封失效、活塞偏磨等故障；中部周向布置的多层平行散热鳍片是风冷机型的核心散热结构，鳍片的厚度、间距、延伸长度经过热仿真校核，在保证足够换热面积的同时，不会因为鳍片过密导致导风罩内气流阻力过大，也不会因为鳍片过薄在装配、使用过程中出现磕碰变形，影响散热效率。缸筒内壁是活塞往复运动的摩擦工作面，设计时预留了珩磨加工余量，最终表面粗糙度、圆柱度需匹配活塞环的密封要求，避免出现窜气、烧机油问题。

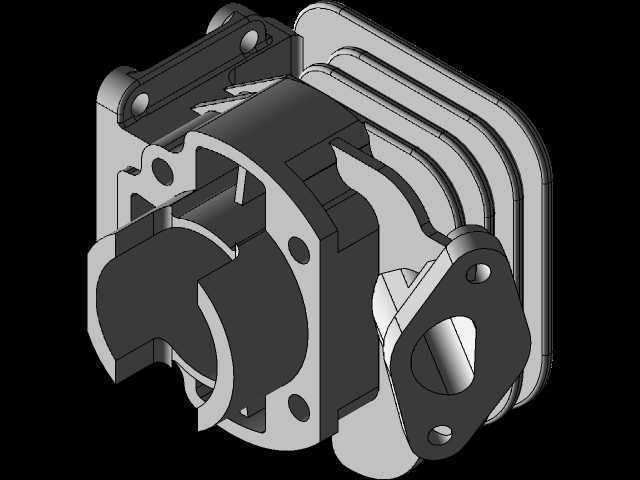

　　侧面的带孔凸台结构分别用于安装化油器接口、消音器固定支架、正时链条张紧机构等附属部件，每个凸台的安装孔位都做了局部加厚处理，避免螺栓锁紧时出现应力开裂；下部的敞口结构与曲轴箱对接，对接面的密封槽设计适配橡胶密封垫，能够承受曲轴箱内的机油压力与温度波动，防止润滑油渗漏。

　　设计过程中首先确定的是缸筒的内径参数，这一尺寸直接关联内燃机的排量与额定输出功率，在此基础上向外推导散热鳍片的布置半径，保证整机宽度尺寸适配对应机型的导风罩安装空间，不会与车架、覆盖件产生干涉；上部缸盖安装孔的中心距严格匹配同系列通用缸盖的安装尺寸，能够实现同排量不同配置机型的零件通用化，降低生产与备件储备成本。侧面安装凸台的伸出长度经过校核，既保证附属部件安装时有足够的操作空间，又不会因为凸台过长增加整机的横向尺寸，同时凸台根部做了圆弧过渡处理，避免铸造过程中出现缩孔、应力集中等缺陷。

　　从安装边界来看，该气缸体通过下部曲轴箱对接面的定位销孔实现与曲轴箱的精准定位，装配时无需额外调整位置即可保证缸筒与曲轴轴线的垂直度，上部四个缸盖螺栓孔的深度经过计算，螺栓锁紧后不会穿透缸筒内壁，也不会因为螺纹啮合长度不足导致锁紧力不够；散热鳍片的边缘做了圆角处理，不仅能避免装配时划伤操作人员，也能减少气流通过时的涡流损耗，提升风冷散热的均匀性，避免缸筒局部过热导致的变形。

　　实际使用中，这类风冷缸体相比水冷缸体结构更简单，没有复杂的水套、水管接口，故障率更低，在低温环境下使用无需担心冻裂风险，非常适合野外作业、短途代步这类使用场景；结构设计上充分考虑了压铸工艺的成型特性，所有壁厚尽量保持均匀，避免出现局部壁厚差过大导致的铸造缺陷，鳍片与主体连接的位置做了工艺圆角，既提升了结构强度，也能让金属液在压铸模具内填充更顺畅，减少废品率。
