机加工用螺杆式手动台钳结构设计

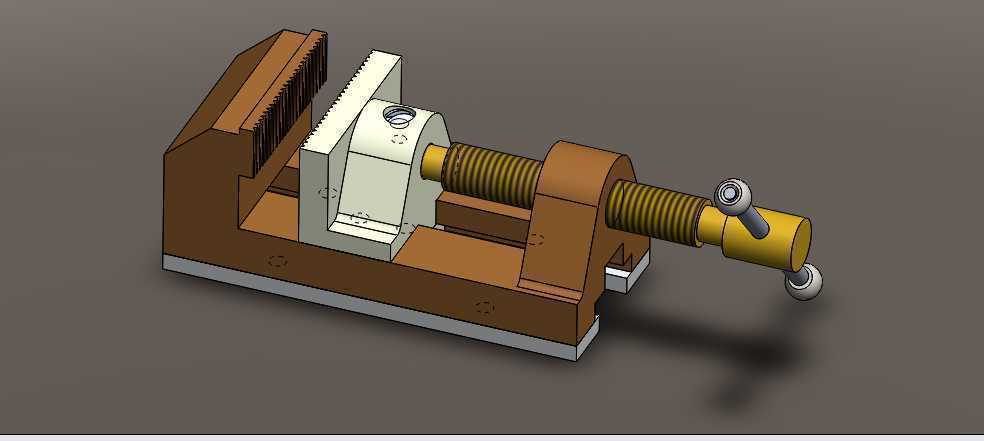

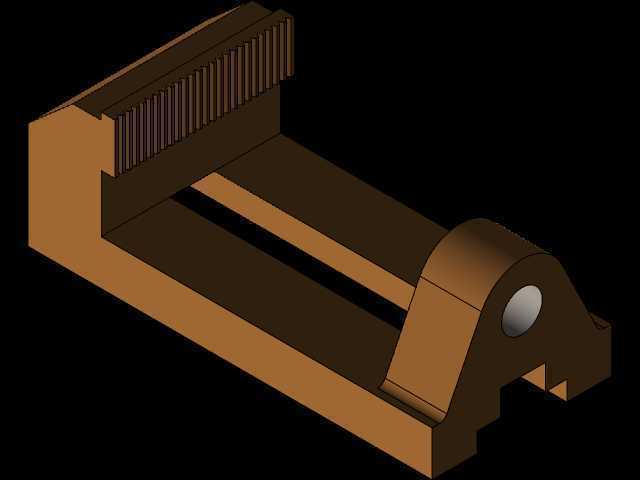

　　在常规金工实训、小型零件铣削、钻削加工、装配工位的作业场景里，这类螺杆驱动的手动台钳是工位上最基础也最高频使用的工装部件，它的核心作用是为待加工工件提供稳定、可调的夹持约束，避免加工过程中工件出现位移、振颤，保障加工精度与作业安全。从结构设计逻辑来看，这款台钳采用固定钳身搭配活动钳身的经典布局，固定钳身作为整个部件的承载基座，底部预留了与工作台面连接的安装孔位，安装时可通过T型螺栓配合压块将其锁紧在机床工作台或者钳工台的台面上，安装边界需要匹配常规钳工台的T型槽间距，整体安装后钳口高度距离台面预留足够的操作空间，方便操作人员放置、调整工件，也能避让钻夹头、铣刀等加工刀具的下行行程。

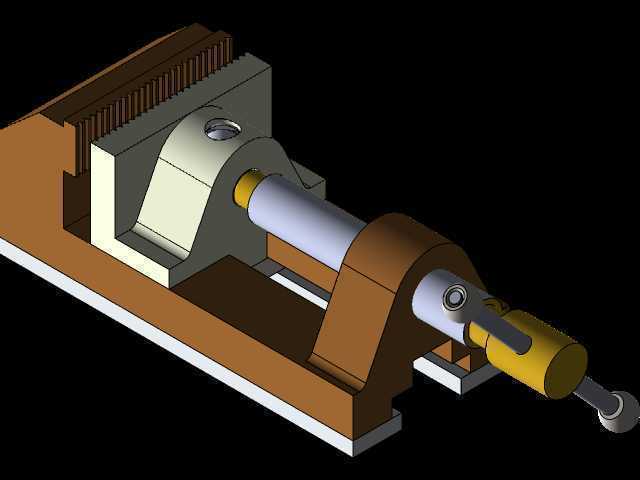

　　驱动部分采用梯形螺纹传动副，梯形螺纹的自锁特性是手动台钳设计的核心考量，当转动摇臂带动螺杆旋转时，活动钳身会沿着钳身的导向导轨做直线进给运动，实现钳口的开合调整，螺纹的导程设计兼顾了夹持效率与夹紧力，既不会因为导程过小导致开合行程调整耗时过长，也不会因为导程过大损失夹紧力的放大倍数，操作人员施加在摇柄上的较小力矩，通过螺纹副的力放大作用，就能在钳口位置输出足够的夹持力，满足普通黑色金属、有色金属零件的夹持需求。摇臂末端设计了可转动的手柄球，操作时手柄球可绕自身轴转动，减少操作人员手掌与手柄之间的摩擦阻力，长时间操作也不易产生磨伤。

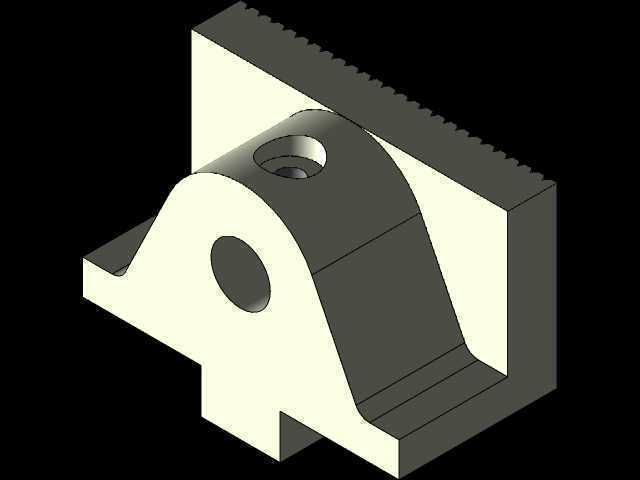

　　钳口部分采用了可更换的齿面钳口板，齿面的设计可以增加钳口与工件接触面的摩擦力，避免工件在受切削力时出现打滑，钳口板通过沉头螺钉固定在活动钳身与固定钳身的安装面上，当钳口齿形磨损后，只需拆卸沉头螺钉即可更换新的钳口板，无需更换整个钳身部件，大幅降低了后期维护成本。活动钳身与固定钳身的导向配合面采用了间隙配合设计，既保证活动钳身滑动顺畅无卡滞，又控制了配合间隙，避免夹持工件时活动钳身出现上翘或者侧摆，保障钳口的夹持平行度，对于需要保证平行度的工件加工场景，这种配合精度控制直接决定了装夹精度。

　　从实际使用的功能覆盖来看，这款台钳的钳口开合行程可以覆盖常规小型零件的夹持尺寸，既可以加持方形、矩形的规则零件，也可以通过搭配V型块附件加持轴类零件，满足钻床钻孔、铣床铣边、钳工锉削、零件装配等多场景的使用需求。设计时在固定钳身与活动钳身的基体上预留了多个减重孔，在不降低结构刚性的前提下减少了整体铸件的重量，方便搬运与工位调整，同时这些减重孔也可以作为穿装螺栓的点位，用来固定特殊形状的辅助定位件，拓展台钳的装夹适配性。整个台钳的受力路径经过了优化，夹持工件时的反作用力依次通过活动钳身、螺杆、固定钳身传递到安装基座，受力部件的截面尺寸都经过了刚性校核，在满负荷夹持时不会出现明显的结构形变，保障长期使用的精度保持性。在装配调试环节，需要保证螺杆轴线与钳口工作面的垂直度，否则会出现夹持工件时钳口单侧受力、夹紧力不足的问题，导向面的润滑槽设计可以留存润滑脂，减少滑动面的磨损，延长台钳的使用寿命。
