可补偿径向偏差的滑块式联轴器结构

　　在各类工业传动系统的轴系布局里，两轴对中偏差是装配环节很难完全规避的问题，不管是加工带来的轴系形位公差，还是设备运行过程中轴承磨损、基座形变、负载冲击带来的轴系偏移，都会直接影响传动效率，甚至加速轴承、密封件的损耗，这类滑块式联轴器就是针对这类工况设计的挠性传动连接件。

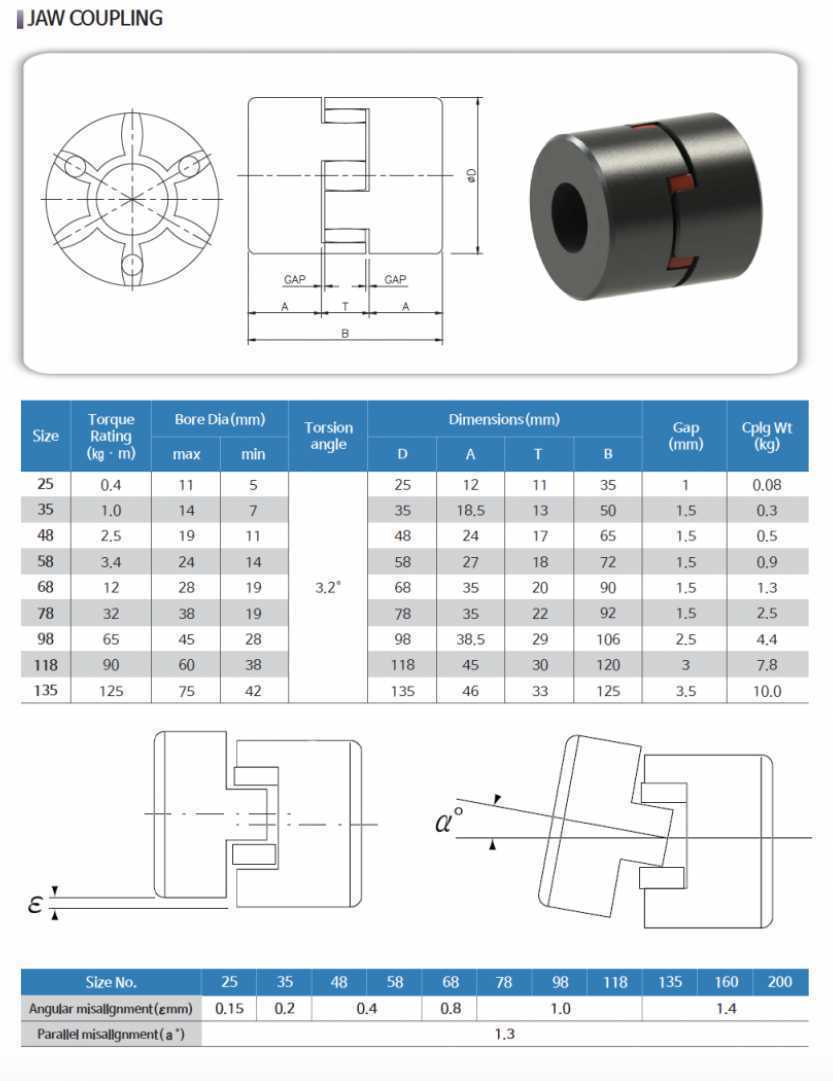

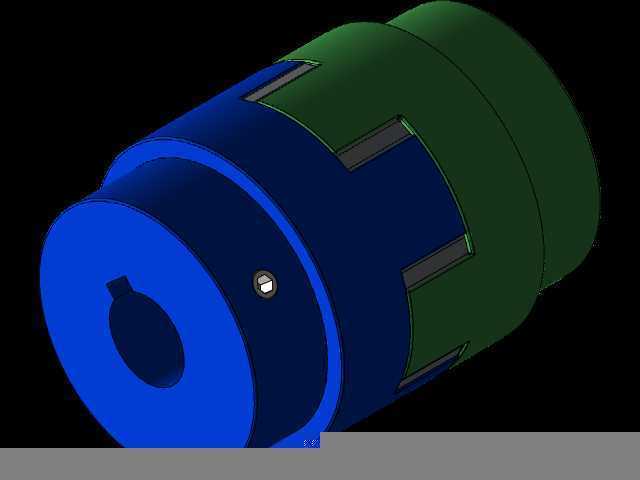

　　从结构组成来看，这款联轴器分为三个核心部分，两端是分别与主动轴、从动轴配合的金属毂体，中间是十字交叉布局的滑块嵌件，两个毂体的端面都开有与滑块凸榫匹配的径向滑槽，装配时滑块的两组凸榫分别嵌入两端毂体的滑槽内，当两轴存在径向偏移时，滑块可以在滑槽内做小幅的径向滑动，以此补偿两轴之间的径向偏差，同时也能适配小幅度的角向与轴向窜动，不会像刚性联轴器那样把安装偏差产生的附加载荷直接传递到轴端轴承上。

　　实际选型应用时，这类联轴器多用于中低速、中等扭矩的传动场景，常见于输送线驱动辊组、小型泵类、轻工包装设备的传动端，因为中间滑块多采用具备自润滑特性的非金属材质，运行过程中不需要额外加注润滑脂，维护成本极低，同时滑块和金属毂体的滑槽之间存在微小间隙，具备一定的缓冲减震能力，能吸收传动过程中产生的小幅振动，避免振动在轴系之间传递放大。

　　设计这类联轴器的三维结构时，首先要明确轴孔的配合公差，与电机轴、减速机输出轴配合的轴孔通常采用H7/k6的过渡配合，键槽的尺寸要对应GB/T 1095的平键标准，保证扭矩传递的可靠性，不会出现轴与毂体打滑的问题。毂体端面的滑槽宽度公差要控制在H8级别，和滑块凸榫的配合间隙保持在0.1-0.3mm之间，间隙过小会导致滑块滑动卡滞，无法起到偏差补偿作用，间隙过大则会在正反转切换时产生明显的传动回差，影响传动精度。

　　安装边界方面，这类联轴器的轴向尺寸紧凑，不需要像弹性套柱销联轴器那样预留较大的柱销安装空间，适合安装空间局促的轴系布局，装配时不需要移动两端的主动、从动设备，只需要将两个毂体分别固定在轴端，再嵌入中间滑块即可完成装配，后期维护更换滑块时也不需要拆解两端的设备连接，大幅降低了现场运维的工作量。毂体外圆上的顶丝孔位置要对应轴上的顶丝坑，或者直接顶在平键的上表面，避免顶丝直接顶在光轴表面造成轴面压痕，影响后续的拆卸维护。

　　从结构强度设计角度，两端金属毂体通常采用45号钢加工，表面做发黑处理提升防锈能力，中间滑块的材质根据工况温度选择，常温工况下用增强尼龙材质即可，具备足够的耐磨性和自润滑性，如果是高温工况则可以更换为铝合金或者铜合金材质的滑块，避免高温下滑块形变失效。扭矩核算时要考虑1.5-2倍的安全系数，尤其是存在频繁正反转、冲击负载的工况，要适当放大选型规格，避免滑块凸榫受冲击载荷断裂。

　　在三维建模过程中，要重点还原滑槽与滑块的配合关系，预留合理的装配间隙，同时要标注清楚轴孔的键槽位置、顶丝孔的深度与螺纹规格，方便后续出工程图直接用于加工。对于装配仿真环节，可以模拟两轴存在径向偏移时滑块的滑动状态，验证补偿量是否满足设计要求，避免实际装配时出现滑块脱出滑槽的问题。这类联轴器的结构没有复杂的曲面特征，建模时以拉伸、切除、阵列等基础特征为主，重点在于配合尺寸的公差匹配，以及安装空间的干涉检查，确保装配后联轴器外圆不会和周边的设备护罩、机架结构产生摩擦。
