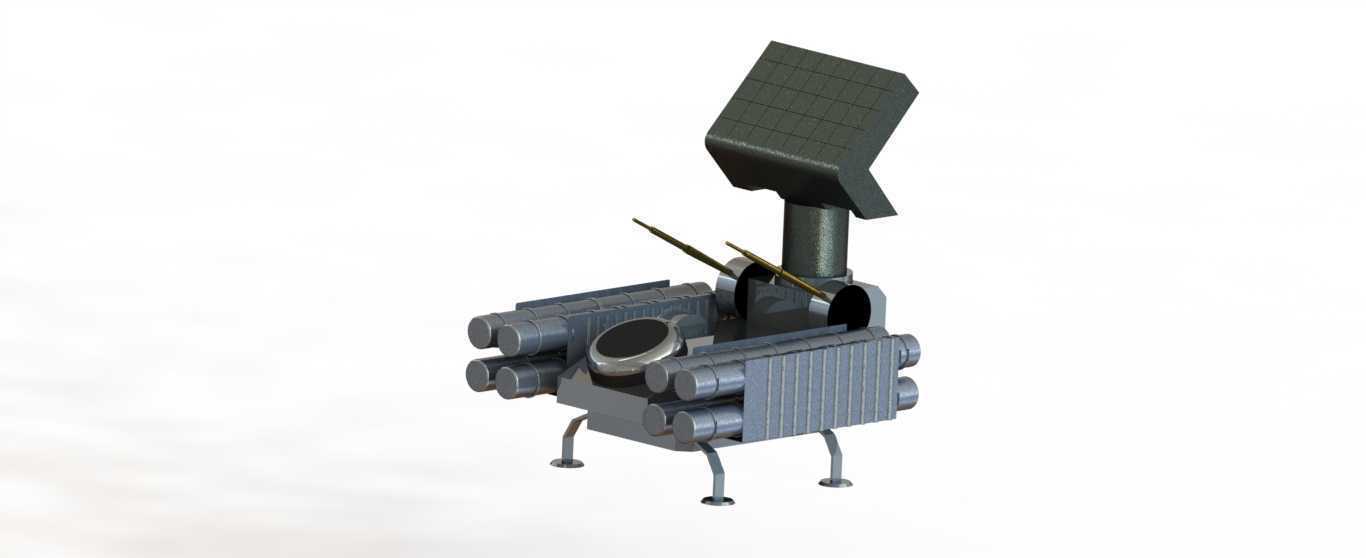

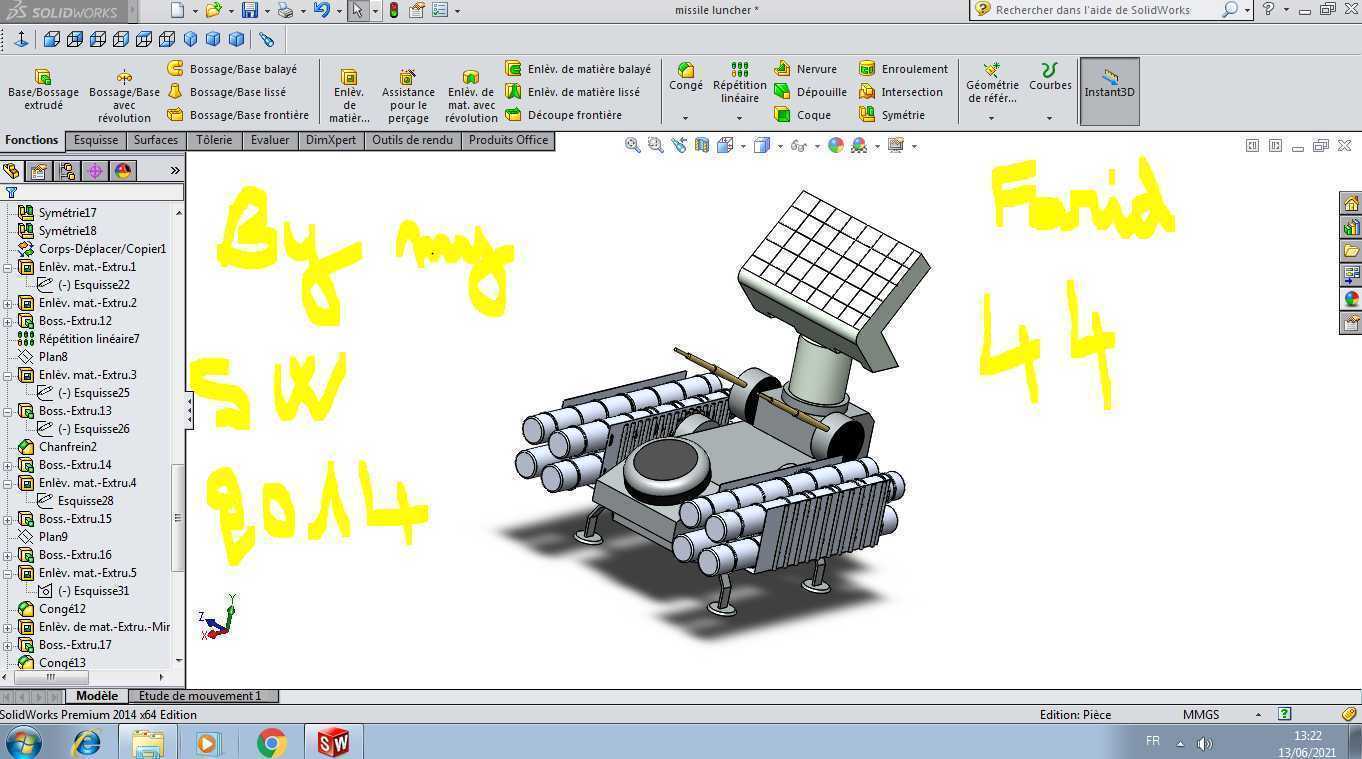

车载集成式多联装导弹发射装置结构设计

　　该结构面向近程要地防空、前沿阵地伴随防御场景设计，可适配轻型高机动轮式载具底盘安装，承担低空慢速小目标拦截、近程点防御作战任务，整套装置采用模块化集成思路，将探测单元、发射单元、伺服回转单元整合为独立战斗模块，无需对载具底盘进行大规模改装即可快速上装，适配不同吨位的轻型越野载具安装边界。整套装置的安装底座采用四点式固定结构，固定孔位间距匹配主流轻型载具的货舱安装标准，底座下方预留电气线缆与供气管路穿舱空间，上装后整体高度控制在2.2米以内，满足公路运输限高要求，整套战斗模块总重控制在1.2吨以内，不会超出轻型载具的承载上限。回转支撑结构采用交叉滚子轴承承载，可实现360度全向回转，方位回转速度可达60度每秒，

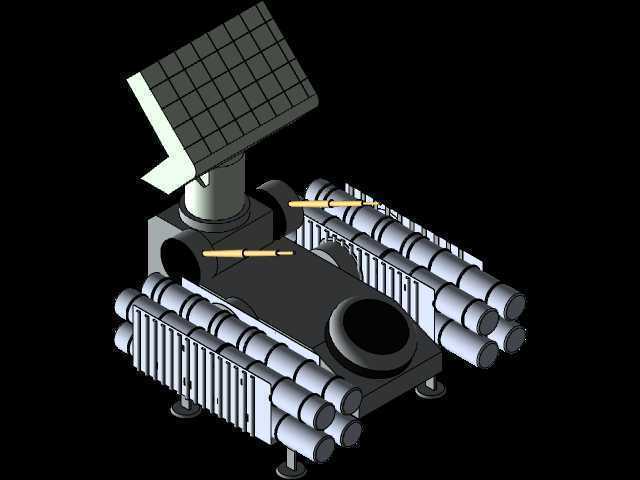

　　俯仰调节范围覆盖-5度到75度，可应对不同高度、不同来袭方向的目标，转台内部集成滑环结构，可在连续回转过程中持续传输电信号与动力，避免线缆缠绕问题。探测单元采用平板相控阵雷达天线，安装在转台上方的独立升降支架上，行军状态下天线可翻转放倒贴合发射架侧面，降低整体行军高度，作战状态下可快速升起，实现周边15公里范围内的空情探测，可同时跟踪8个以上目标，为发射单元提供目标参数指引。发射单元采用多联装筒式发射布局，发射筒沿转台周向分层布置，单组模块可搭载12枚小型防空导弹，发射筒采用标准化快拆接口，可在野战条件下快速完成弹药装填，单筒更换时间不超过2分钟，发射筒前端配备易碎式密封端盖，平时可隔绝沙尘雨水侵入，发射时导弹可直接冲破端盖出筒，

　　无需额外开盖动作，缩短发射反应时间。发射架上集成有导弹加电接口、点火信号传输接口，每个发射筒具备独立的到位检测传感器，可实时反馈弹药装填状态、筒内环境参数，当出现弹药故障时可自动跳过故障筒选择其他可用发射筒，提升作战可靠性。整套结构的外露部件均做圆角钝化处理，避免行军过程中剐蹭周边人员装备，结构材质采用高强度铝合金与复合材料组合，在保证结构强度的前提下尽可能降低自重，所有电气接插件均采用防水航空插头，可在雨天、沙尘环境下正常工作，满足野外作战的环境适应性要求。结构设计过程中充分考虑了发射后坐力的传导路径，发射时的冲击力通过发射筒直接传递到转台主承力框架，再通过底座均匀分散到载具底盘上，避免局部应力集中造成结构损坏，

　　转台的伺服驱动采用双电机消隙结构，可有效消除传动间隙，提升瞄准精度，方位角瞄准精度可达0.1度，满足小型导弹的发射瞄准要求。此外，整套装置预留有通用数据接口，可接入上级防空指挥系统，接收外部空情信息，也可独立工作完成自主搜索、瞄准、发射全流程作战，具备较强的作战灵活性，适合合成营级单位的伴随防空需求，也可作为要地防空的补充节点，部署在重要目标周边承担末端防御任务。
