柱状法兰连接式金属腔体结构件

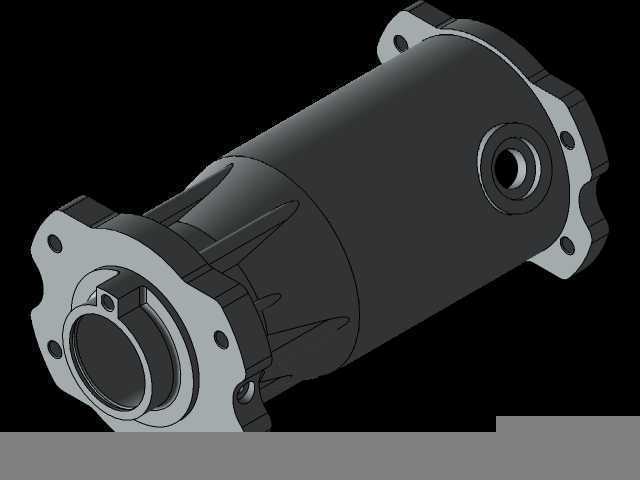

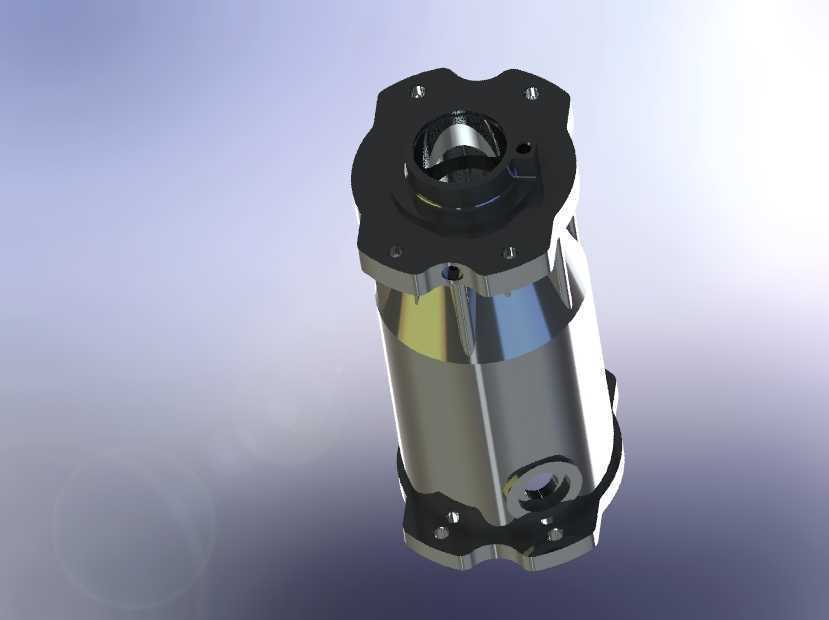

　　这类带两端法兰结构的柱状金属腔体，在流体输送回路、动力传动防护、精密传感单元封装场景中应用十分广泛，日常在液压站阀组安装段、主轴传动防护套、小型泵体承压外壳这类位置都能见到同结构的构件。从实际使用需求出发，这类腔体首先要满足内部组件的容纳需求，两端的法兰结构分别承担对接功能：上端法兰多对接端盖、驱动端或者输入接口，下端法兰则对接安装基座、输出端或者下游管路，侧面预留的接口可用于介质进出、传感器安装或者线缆穿设，完全适配多接口集成的安装需求。

　　设计这类构件时，首先要结合内部容纳的组件尺寸确定腔体的内孔通径，要给内部运动件或者流通介质留出足够的空间，避免出现干涉或者通流截面不足的问题。腔体的壁厚需要结合实际承压等级计算，常规低压工况下壁厚取通径的十分之一到八分之一即可，若存在脉冲压力或者冲击载荷，还需要在法兰与筒体的衔接位置做圆角过渡，减少应力集中带来的开裂风险。两端法兰的螺栓孔布局要匹配对接件的安装孔位，孔位公差控制在±0.1mm范围内才能保证安装时的同轴度，避免对接后出现密封失效或者轴系卡滞的问题。法兰端面上需要预留密封槽的安装位置，根据使用的密封件类型确定槽宽与槽深，O型圈密封的槽深通常取线径的百分之七十到八十，保证密封件压缩量处于合理区间。

　　从安装边界来看，这类柱状腔体的整体长度要结合安装空间的轴向尺寸确定，安装时要保证两端法兰的端面平行度不超过0.05mm，避免对接后出现偏载。侧面的接口位置要避开安装时的干涉区域，接口的螺纹规格要匹配外接管路或者传感器的连接尺寸，接口根部同样要做加强处理，避免外接部件受力后出现根部断裂的问题。腔体的外表面不需要做过多的装饰性处理，常规做发黑或者阳极氧化处理即可提升防锈能力，若用于食品或者医药行业则需要做镜面抛光处理，满足卫生级要求。

　　实际选型应用时，要先确认腔体的承压范围、耐温性能是否匹配工况需求，若用于腐蚀性介质环境，还需要更换对应的材质，比如304、316不锈钢或者工程塑料材质。安装过程中要注意螺栓的拧紧力矩，按照对角顺序分次拧紧，避免法兰面受力不均导致密封失效，日常维护时只需要定期检查密封件的老化情况、连接螺栓的预紧力即可，这类结构的构件可靠性高，只要设计阶段参数匹配到位，长期使用很少出现故障。建模过程中要重点关注法兰与筒体的衔接特征、密封槽的尺寸精度、螺栓孔的位置度，这些细节直接决定了后续加工出来的零件能否顺利装配，很多新手建模时容易忽略过渡圆角的尺寸，导致加工时应力集中位置出现开裂，或者密封槽尺寸偏差导致密封件压缩量不对出现泄漏，这些都是实际工程中需要重点规避的问题。
