汽车传动用万向接头三维结构设计

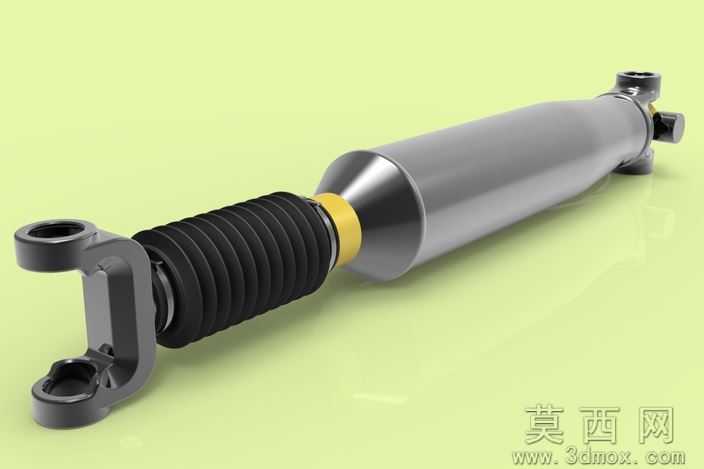

本作品为汽车传动系统配套的万向接头三维模型，建模阶段采用SolidWorks软件完成全参数化设计，首先根据汽车传动轴的实际工况参数，确定万向节叉、十字轴、中间伸缩轴、花键套等核心部件的尺寸基准，通过草图绘制、特征拉伸、旋转切除、阵列等基础命令构建各零件的基础几何形态，针对十字轴的轴颈圆角、节叉的连接孔位、花键的齿形轮廓等细节部位，采用高精度曲面拟合方式保证尺寸精度，避免后续装配出现干涉问题。装配过程中严格按照实际机械连接关系添加配合约束，十字轴与两端节叉的转动副设置合理的角度限位，中间花键轴与外套筒添加滑动配合模拟传动过程中的长度补偿功能，所有活动部件均保留真实的运动自由度，可直接用于后续运动仿真分析。渲染阶段采用Keyshot完成材质与场景搭建，金属节叉部分赋予高光泽黑色金属漆材质，调整粗糙度参数模拟实际零件的喷塑表面质感，中间橡胶防尘套赋予哑光黑色橡胶材质，添加细微的凹凸纹理还原橡胶件的表面肌理，花键配合部位做轻微的金属磨损质感处理，提升模型的真实感。场景搭建采用浅灰色哑光地面，添加柔和的顶光与侧光组合，避免金属表面出现过曝反光，同时保留零件的结构阴影，清晰展现万向接头的整体轮廓与各部件的衔接关系。设计过程中充分考虑万向接头的实际使用需求，两端的连接叉结构可适配不同规格的传动法兰，中间的伸缩结构可补偿车辆行驶过程中悬架跳动带来的传动轴长度变化，十字轴的密封结构预留了润滑脂加注空间，整体结构完全符合汽车传动部件的行业设计标准，可直接用于教学演示、产品结构验证或装配工艺参考。
