人字齿圆柱齿轮传动件结构设计

项目分类:齿轮 发布时间:2022-01-29 ID:524453
  • 人字齿圆柱齿轮传动件结构设计
  • 人字齿圆柱齿轮传动件结构设计

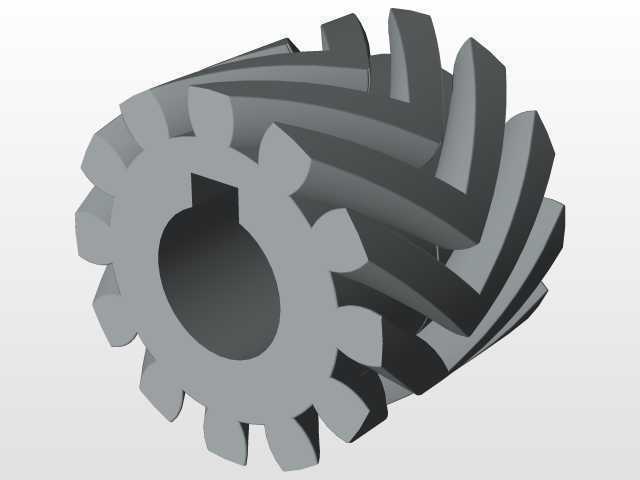

  这款人字齿圆柱齿轮的设计,核心是解决重载传动场景下普通直齿、斜齿圆柱齿轮存在的轴向力抵消问题,在矿山输送设备的重载驱动单元、大型冶金轧机的主传动链路、船舶动力传输系统这类需要持续传递大扭矩、运行周期长的工况中,这类齿轮的应用占比正在逐年提升。不同于常规斜齿轮单方向螺旋角产生的轴向分力会对轴承端盖、支撑轴承形成额外轴向载荷,人字齿通过左右对称的反向螺旋齿形结构,让啮合过程中产生的两个方向轴向力在齿轮本体内部实现自平衡,不需要额外设置推力轴承组来抵消轴向载荷,既可以压缩传动箱体的轴向安装空间,也能降低支撑部件的选型载荷等级,减少整套传动机构的硬件投入成本。

  从实际啮合特性来看,这款齿轮的齿部采用连续的人字螺旋走向,轮齿进入啮合与退出啮合的过程是渐进式的,相比直齿圆柱齿轮的整齿突然啮入啮出,啮合冲击被大幅削弱,运行过程中的振动与噪声控制表现更优,在需要平稳传动、对运行噪音有明确限制的车间生产设备传动端,这类齿形的适配性更强。齿面啮合时的接触线为沿齿宽方向倾斜的斜线,重合度比同参数直齿轮高出40%左右,单齿承受的瞬时载荷被分散到更多同时啮合的轮齿上,齿面接触应力与齿根弯曲应力都能得到有效降低,齿轮的承载能力比同模数、同齿宽的直齿圆柱齿轮提升一个载荷等级,适合在低速重载、冲击载荷频繁出现的传动场景中使用。

  设计过程中,首先需要根据传动链路的额定输入扭矩、转速比、预期使用寿命确定齿轮的基本参数:模数选型要结合齿根弯曲强度校核结果,保证在最大冲击载荷下齿根不会出现断裂失效;齿宽系数的选取需要平衡承载能力与齿向载荷分布均匀性,齿宽过大会导致轴系挠度变形时齿面偏载加剧,齿宽过小则无法发挥人字齿的承载优势;螺旋角的取值通常控制在25°到35°区间,螺旋角过小会导致轴向力抵消效果不足、重合度提升有限,螺旋角过大则会增加齿面的滑动摩擦占比,加剧齿面磨损,降低传动效率。齿轮中心的内孔采用带键槽的通孔设计,键槽的尺寸与形位公差严格按照轴孔配合标准设定,保证齿轮与传动轴装配后不会出现周向窜动,扭矩传递过程中键侧受力均匀,不会出现局部应力集中导致的键槽开裂问题。齿轮两端的端面设置有退刀工艺槽,这是人字齿加工过程中必须预留的结构,因为滚齿或铣齿加工人字齿时,刀具需要在齿向中部完成退刀动作,退刀槽的宽度与深度需要匹配所选加工刀具的尺寸参数,避免加工过程中出现刀具干涉,导致齿形加工不完整。

  安装边界方面,这款齿轮的轴向定位依靠轴肩与轴端挡圈实现,齿轮内孔与传动轴的配合采用过渡配合公差,既保证装配时的同轴度要求,也方便后期维护时的拆卸更换。齿顶圆与传动箱体内壁的径向间隙需要控制在合理范围,间隙过小会导致齿轮受热膨胀后与箱体内壁发生刮蹭,间隙过大则会造成箱体空间浪费,同时齿轮啮合甩出的润滑油无法有效回流到油池。齿宽方向的安装尺寸需要匹配箱体内轴承的跨距,保证齿轮位于两个支撑轴承的中部位置,尽可能降低轴系受载后的挠度变形,减少齿向偏载的影响。实际装配时需要保证相啮合的两个人字齿轮螺旋角对称度一致,轴向定位误差控制在允许范围内,否则会出现单侧齿面受力过大、局部磨损加剧的问题,严重时甚至会出现轮齿断裂的失效情况。日常运维中,这类齿轮通常采用油浴润滑方式,润滑油的粘度需要根据运行转速与工作环境温度选取,保证齿面啮合时能形成稳定的油膜,减少金属直接接触带来的磨损,同时定期检查齿面的接触斑点,根据接触斑点的分布情况调整齿轮的轴向位置与轴系同轴度,保证齿轮在全寿命周期内都能保持良好的啮合状态。
