带端轴螺旋输送蜗杆结构三维设计

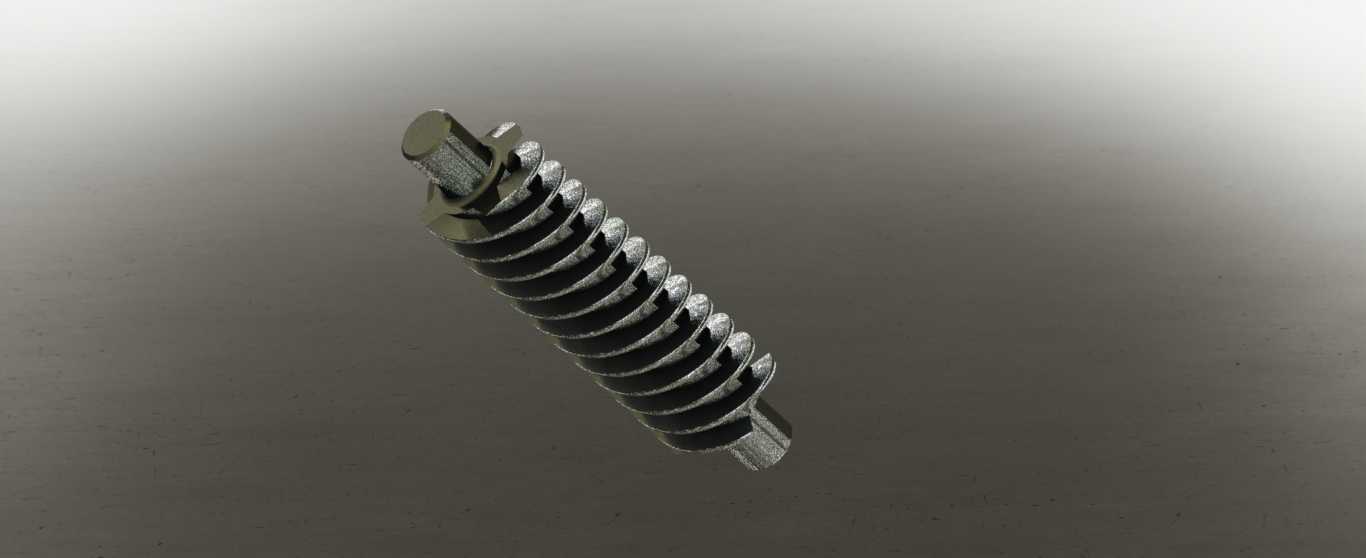

　　该螺旋构件的设计核心围绕小颗粒、粉状物料的短距离定量输送场景展开，在小型粮食加工设备、粉体包装给料机构、3D打印耗材挤出单元、化工小料投料装置中都能见到这类结构的应用，区别于普通传动蜗杆，该构件两端预留了同轴定位轴段，可直接嵌入设备的轴承安装位，无需额外加装连接轴套，减少装配环节的同轴度累积误差。从结构功能来看，连续排布的等距螺旋齿面是核心工作区域，齿面与输送腔内壁的间隙控制在0.2-0.5mm区间，既可以避免物料卡滞在齿槽与腔壁的缝隙中，也能保证推送过程中物料不会随螺旋转动出现随动打滑，保证输送量的稳定性；两端的光轴段分别对应驱动端与支撑端，驱动端轴段做了扁位加工，可直接与联轴器、同步带轮的锁紧结构配合，无需额外加工键槽，

　　适配小扭矩输送场景的快装需求，支撑端轴段可匹配深沟球轴承的内圈尺寸，安装后可抵消螺旋转动过程中产生的径向跳动，避免齿面刮蹭输送腔内壁。设计过程中优先考虑了物料输送的流畅性，螺旋升角选取18度，这个角度对于流动性中等的粉体、粒径2mm以下的颗粒物料来说，既能保证推送效率，也不会因为升角过大导致物料回退；齿根位置做了R0.3的圆角过渡，避免物料在齿根处堆积残留，尤其是输送有一定粘性的食品粉料、改性塑料颗粒时，圆角结构可以大幅减少物料挂壁残留的问题，降低设备停机清理的频率。从安装边界来看，该构件的总长度适配公称直径50mm的圆形输送管，螺旋齿的外径与管内壁预留均匀间隙，两端轴段的同轴度公差控制在0.02mm以内，

　　安装时只需将两端轴段分别穿入输送管两端端盖的轴承位，锁紧驱动端的连接结构即可完成装配，无需额外调整螺旋的居中位置；齿面的表面粗糙度设计为Ra1.6，减少物料与齿面的摩擦阻力，同时也能降低转动过程中的动力损耗，适配功率60W以下的减速电机直接驱动，在低转速工况下即可实现稳定的物料推送。在实际设备选型应用中，这类螺旋构件常作为定量给料的核心执行件，比如在小型咖啡烘焙机的出料机构、实验室粉体喂料装置、桌面级挤出机的送料单元中，该结构可以通过控制转速精准调节物料的输送速率，相比皮带输送、振动输送的结构，螺旋密闭输送的形式可以避免粉体物料扬尘，也能防止外界杂质混入输送物料中，适配对卫生等级、防尘要求较高的作业场景。

　　设计时也充分考虑了加工可行性，螺旋齿段采用等螺距等外径的设计，既可以通过车床铣削一体加工，也可以通过焊接螺旋叶片的方式制作，不同加工工艺下的结构一致性容易保证，两端轴段与螺旋段为一体结构，相比焊接组装的螺旋轴，整体刚性更好，长期运行下不会出现叶片变形、轴段偏移的问题，适合连续长时间作业的工况。
