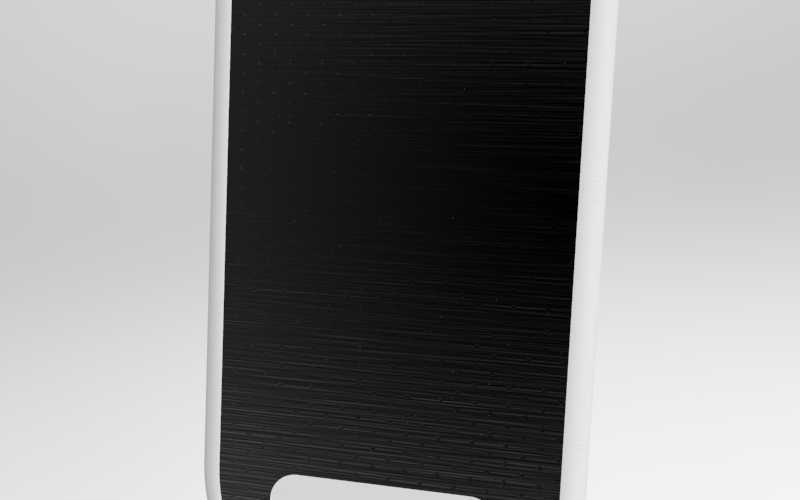

桌面立式多媒体音箱结构设计方案

　　这款桌面立式音箱的结构设计，首先要适配桌面办公、家用影音的核心使用场景，日常放置于电脑显示器旁、书桌边角位置，承担音频输出功能，覆盖日常影音播放、语音通话拾音配套、会议扩声等实际用途。设计过程中首先考量的是桌面摆放的边界约束，整体采用窄长立式造型，底座做加宽配重处理，重心落在底座几何中心范围内，避免日常触碰出现倾倒风险，底座与桌面接触区域预留防滑胶垫安装位，胶垫厚度控制在1.5mm，既可以抵消桌面轻微不平整带来的晃动，也能避免播放低频音效时箱体与桌面产生共振杂音。

　　音腔结构设计上，主扬声器单元布置在箱体正面的网罩覆盖区域，网罩采用细密冲孔结构，开孔率控制在65%左右，既可以阻挡灰尘进入音腔内部，也不会对声波传播造成过多遮挡，保证中高频音效的通透度。箱体侧面预留两个调节旋钮的安装位，分别对应音量调节、音效切换功能，旋钮做防滑滚花处理，操作时的阻尼手感控制在0.2N·m，旋转过程无卡顿虚位，旋钮与箱体外壳的配合间隙控制在0.3mm，既保证旋转顺畅，也避免缝隙过大进入灰尘。箱体与底座之间采用弧形支架连接，支架内部预留走线空间，音频线、供电线可以从支架内部穿入底座，再从底座后侧的出线槽引出，避免桌面走线杂乱，出线槽位置做圆角倒边处理，防止长期使用磨损线材外皮。

　　外壳材质选用ABS工程塑料注塑成型，壁厚均匀控制在2mm，壳体内部做纵横交错的加强筋结构，筋条高度8mm、厚度1.2mm，既可以提升壳体整体刚性，避免大音量播放时壳体产生谐振，也能减少注塑过程中的翘曲变形，保证装配时的配合精度。壳体的合模线布置在箱体侧面的视觉盲区位置，合模错位量控制在0.1mm以内，后期做哑光磨砂表面处理，弱化合模线的视觉影响。正面网罩区域做下沉式设计，网罩通过卡扣结构与壳体连接，拆卸方便，便于后期清理网罩积尘，卡扣的扣合量控制在0.8mm，拆卸力度控制在15N左右，既保证日常使用不会脱落，也能徒手完成拆卸操作。

　　安装边界方面，整体高度控制在220mm左右，宽度控制在65mm，底座深度控制在80mm，占用桌面面积不足0.01㎡，不会过多挤占桌面的键鼠操作空间，摆放时距离显示器侧边预留50mm间隙即可，不会遮挡屏幕显示区域。箱体后侧预留音频输入接口、供电接口的安装位，接口位置距离底座高度30mm，插拔线材时不会与桌面产生干涉，接口周边做加厚处理，避免多次插拔导致接口松动脱落。内部电路板的安装位预留四个螺柱，螺柱高度5mm，电路板与壳体之间预留足够的散热间隙，功率放大元件位置对应壳体预留散热孔，散热孔采用百叶窗结构，既保证空气流通散热，也避免液体泼溅时直接流入内部电路。

　　实际功能层面，这款音箱除了基础的音频播放功能，结构上预留了内置麦克风的安装位，可以满足语音通话、线上会议的拾音需求，麦克风拾音孔布置在箱体正面下方位置，拾音角度覆盖正前方120度范围，适配用户坐在桌前的使用位置，不需要额外调整角度即可清晰拾取人声。音腔内部做独立的密闭式分隔设计，将扬声器腔体与电路腔体完全隔开，避免电路元件的电磁干扰对音质产生影响，也能避免音腔内部的声波震动影响电路元件的焊接可靠性。底座内部预留配重块安装槽，配重块采用铸铁材质，重量控制在300g左右，进一步降低整体重心，提升摆放稳定性，配重块通过螺丝与底座固定，不会在箱体内部产生晃动异响。
