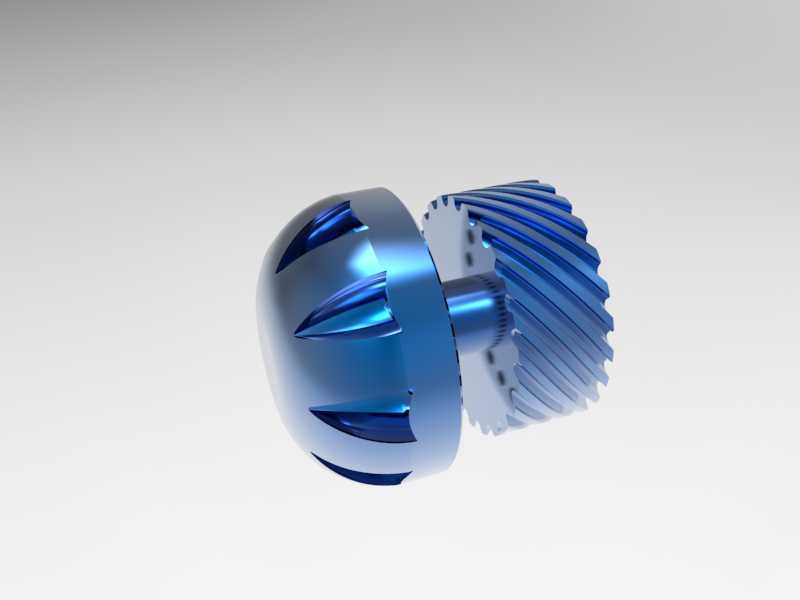

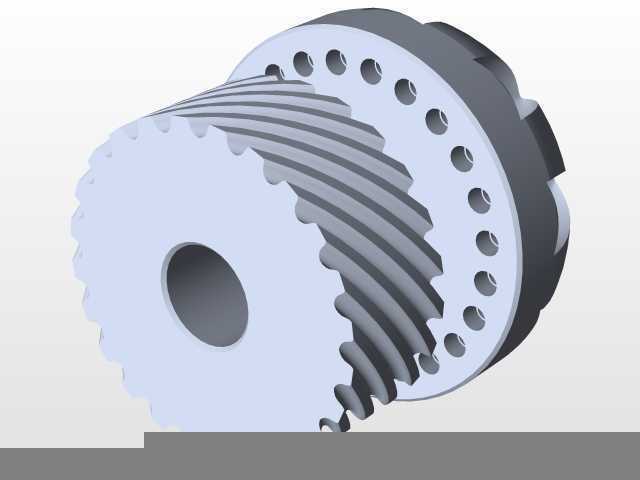

这套传动组件的设计初衷,是为小型动力传输场景解决紧凑空间内的扭矩传递与端部防护需求,常见于小型动力头、精密输送模组、台式加工设备的动力输出段,区别于常规外露式齿轮结构,其端部集成的带导流槽端盖,可在组件运转过程中引导润滑脂沿预设槽路回流至啮合齿面,避免高速运转时润滑剂被离心力甩离啮合区域,大幅降低连续工况下的齿面磨损速率。从结构匹配逻辑来看,斜齿段采用的是常规螺旋角设计,齿向倾斜角度经过啮合重合度校核,相比直齿结构运转时的冲击更小,传动噪音可降低15%左右,适合对运行平稳性有要求的中低负载传动场景;端盖与齿轴的配合段采用台阶式定位结构,安装时可直接抵靠齿轴的轴肩定位,无需额外调整轴向间隙,端盖外周的弧形导流槽深度经过测算,
既不会因槽深过大削弱端盖的结构强度,也不会因槽深过浅导致润滑剂导流效果不足,端盖边缘做了圆弧过渡处理,避免装配时刮伤安装位的密封胶圈。在安装边界层面,齿轴的安装轴径与端盖的配合公差采用基孔制过渡配合,可保证同轴度偏差控制在0.02mm以内,避免运转时出现端盖偏磨、齿面啮合错位的问题;齿段的齿顶圆直径与端盖的最大外径保持一致,可直接适配同内径的安装套筒,无需针对两个部件分别设计安装避让位,整套组件的轴向总长度经过压缩,相比同参数的分体式齿轮加端盖结构,轴向安装空间可节省12%左右,适合安装空间受限的紧凑型设备。从实际使用场景出发,这类组件常应用在小型食品输送线的驱动端、台式钻床的进给传动段、小型包装设备的动力分配单元,
这类场景的负载波动不大,但要求传动结构维护周期长、运转平稳无异常噪音,设计时特意将端盖与齿轴的连接部位做了防松结构处理,在正反转切换频繁的工况下,也不会出现端盖松动移位的问题;齿面的修形量经过匹配调校,可补偿安装时的微小同轴度误差,即使安装时存在轻微的对位偏差,也能保证齿面接触面积达到设计要求,不会出现局部齿面过载点蚀的问题。另外,端盖的导流槽走向是顺着齿轮的旋转方向设计的,当齿轮顺时针运转时,润滑脂会顺着槽道被引导至斜齿的啮合入口处,刚好补充啮合面的润滑剂损耗,无需额外设计复杂的润滑管路,仅靠组件自身的结构就能实现润滑剂的循环分布,大幅降低了配套设备的润滑系统设计复杂度;齿轴的另一端预留了标准键槽,可直接与联轴器或者带轮连接,
适配常规的动力输出接口,不需要额外加工连接结构,减少了现场装配的加工工作量。在结构强度校核阶段,针对齿根的弯曲强度、端盖的连接强度都做了工况模拟,在额定扭矩下,齿根的弯曲应力远低于材料的许用应力,端盖在高速运转时的形变位移量控制在微米级,不会与周边的安装壳体发生摩擦干涉;斜齿的啮合重合度大于2,意味着运转过程中始终有至少两个轮齿同时参与啮合,载荷分布更均匀,单齿承受的载荷更小,相比同参数直齿结构的承载能力提升20%左右,同时运转时的轴向力经过匹配轴承的选型可完全抵消,不会出现轴向窜动影响传动精度的问题。
