对称花瓣式金属连接支撑构件

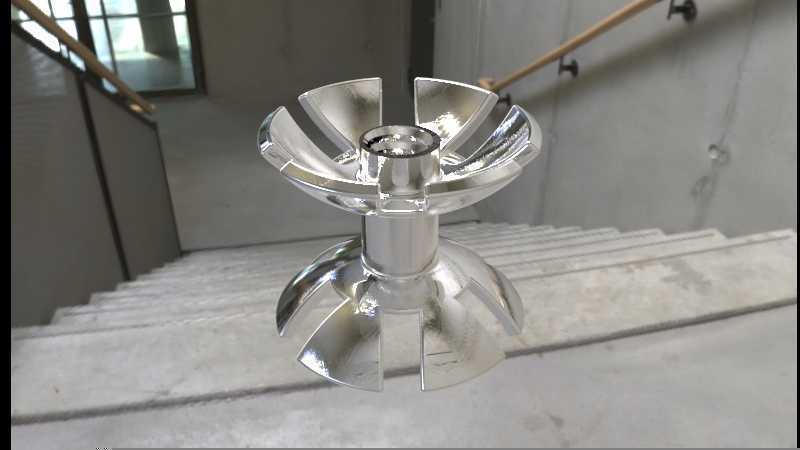

　　该构件为对称式金属支撑连接结构，整体采用上下镜像的花瓣形端头搭配中间圆柱连接段的构型，表面做镜面抛光处理，适配对外观质感、装配同轴度有要求的轻载连接场景。从实际应用场景来看，这类构件常出现在展陈设施的玻璃连接节点、轻奢家具的支撑衔接部位、小型装饰性设备的立柱衔接位置，既承担轴向的支撑载荷，也通过花瓣形端头的多接触面设计分散局部压应力，避免连接部位出现应力集中导致的基材变形。

　　从功能特性上看，上下对称的花瓣端头设置有均匀分布的开口槽，槽体的存在既可以在装配时提供一定的形变余量，让构件与对接件的贴合度更高，也能通过槽边的卡位结构实现周向限位，防止装配完成后出现相对转动。中间的圆柱段为主要的承力结构，直径经过载荷校核，在满足轴向承压要求的前提下尽可能控制整体重量，同时圆柱段的外圆面做了高精度的车削加工，保证与对接套筒类零件的装配间隙控制在合理范围，避免出现装配松旷或者过盈量过大无法装配的问题。

　　设计思路上，该构件优先保证了装配的同轴度，上下花瓣端头的中心孔与中间圆柱段采用一次装夹加工成型，形位公差控制在较高等级，确保上下对接面的平行度、中心轴线的垂直度满足装配要求，不会出现安装后歪斜的问题。花瓣形的端头构型并非单纯为了装饰，每一片花瓣的接触面都经过平面度处理，与对接件的平面接触时能保证有效接触面积达到85%以上，相比普通的平垫连接，接触应力分布更均匀，在频繁受小幅振动的使用场景下，连接可靠性更高。开口槽的宽度和深度经过反复验证，既保证装配时的形变余量足够，不会因为过盈装配导致花瓣出现塑性变形，也不会因为槽体过大降低端头的结构强度，在常规的轻载使用场景下，不会出现端头断裂或者形变失效的问题。

　　从安装边界来看，该构件的整体高度适配常规的10-15mm间距的连接场景，上下花瓣端头的最大外径为中间圆柱段直径的2.2倍左右，安装时需要在对接件上预留对应直径的沉孔位置，沉孔深度控制在花瓣高度的三分之二即可，不需要完全将花瓣埋入沉孔，露出的部分花瓣结构既能起到装饰作用，也能方便后期维护时的拆卸操作。中心的安装孔适配标准的M4-M6规格的紧固件，不需要额外定制特殊规格的螺丝，降低了装配的配件成本。构件的边角位置都做了R0.5左右的圆角处理，没有尖锐的毛刺和棱角，既避免安装过程中划伤操作人员，也不会在使用过程中因为应力集中导致边角崩裂。

　　在实际选型使用时，需要注意该构件为轻载支撑件，适用的轴向静载荷不超过500N，不适合用于重载设备的承重连接，也不适合承受较大的径向弯矩，否则会导致中间圆柱段出现弯曲变形。如果用于有防腐要求的场景，可以在表面做镀铬或者阳极氧化处理，进一步提升构件的耐锈蚀能力，镜面抛光的表面也方便日常清洁擦拭，不会残留污渍和水渍，适合对外观整洁度要求较高的使用场景。装配时不需要额外涂抹螺纹胶，依靠花瓣端头的摩擦力和中心紧固件的预紧力即可实现可靠固定，后期拆卸维护也比较方便，只需要松开中心紧固件即可将构件取下，不会对对接的基材造成损伤。
