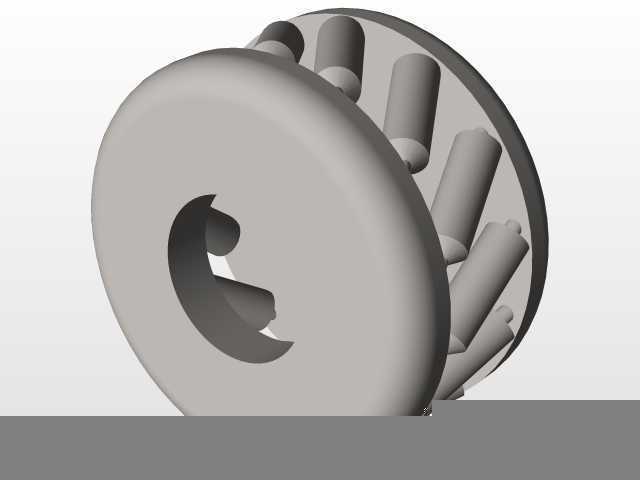

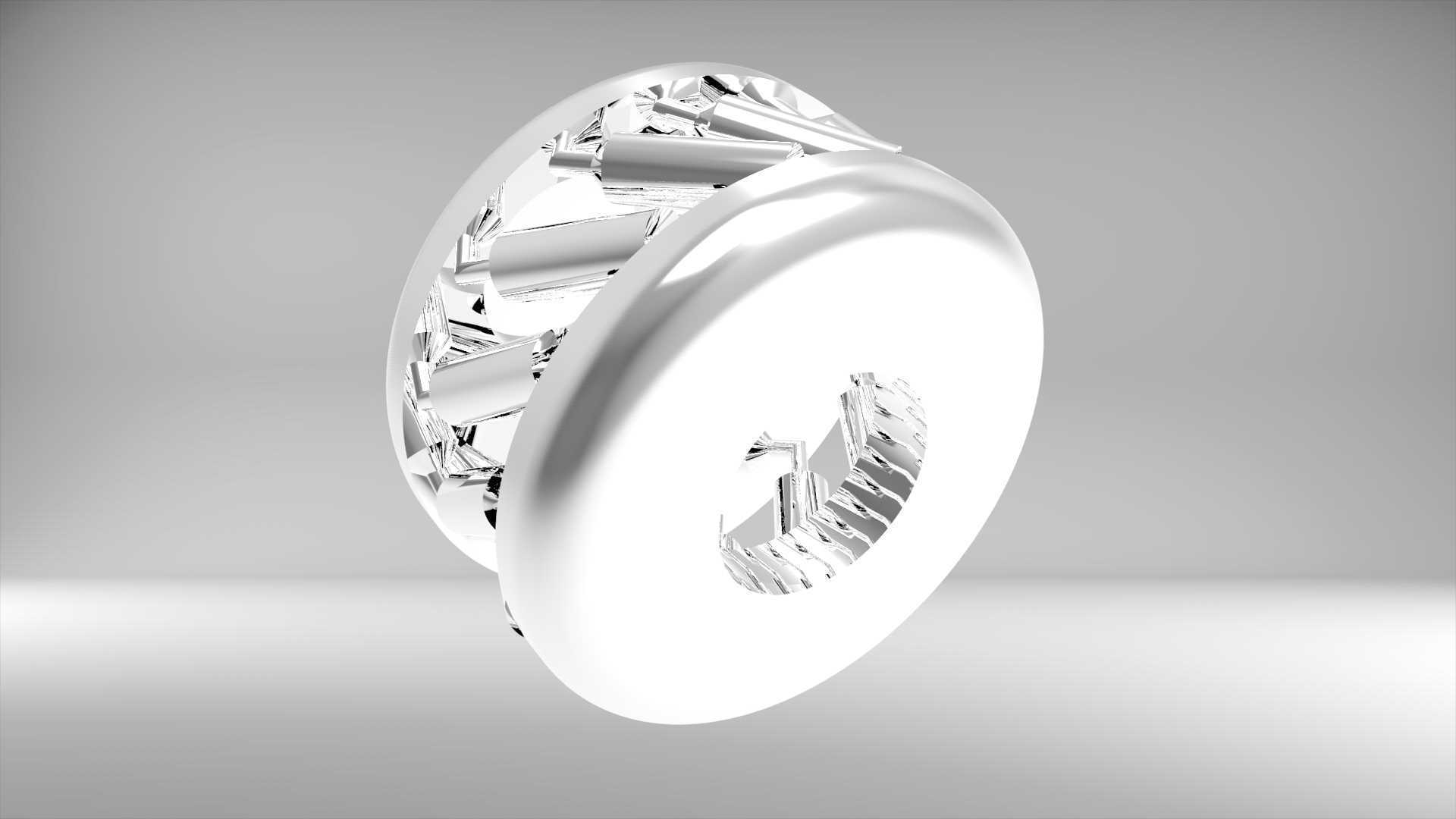

车轮循环筒金属传动结构设计

　　在轮式行走机构的动力传递链路里，这类循环筒结构常布置在轮毂与半轴的衔接区段，承担扭矩分流、周向载荷均布的作用，区别于普通实心轮毂连接结构，它的周向排布的滚道槽能让滚动体在循环路径里持续运转，把传统滑动摩擦的接触形式转化为滚动摩擦，大幅降低动力传递过程中的损耗。从实际应用场景看，这类结构既可以适配小型非道路轮式设备的行走轮组，也能经过尺寸缩放后用于工业输送线的从动滚轮组件，在需要频繁启停、正反转切换的轮系里，它的循环滚道结构能抵消反复变向带来的冲击载荷，避免连接位置出现应力集中导致的疲劳开裂。

　　设计这类结构时，首先要敲定的是内外圈的同轴度公差，通常要控制在0.02mm以内，否则滚动体在循环槽内运转时会出现卡滞，局部接触应力骤增会直接缩短构件的使用寿命。周向的滚道槽采用等距螺旋排布的形式，槽的截面曲率要和配套滚动体的曲率保持0.92-0.96的适配比，这个比例区间既能保证接触面积足够承载径向载荷，又不会因为曲率过近导致滚动体运转时出现滑动摩擦。外侧的挡边结构做了圆弧过渡处理，过渡圆角半径不小于3mm，避免热处理过程中在边角位置出现应力裂纹，同时挡边的高度要高出滚动体直径的1/6，防止滚动体在承受轴向窜动时从滚道内脱出。

　　从安装边界来看，结构的内孔采用基孔制公差设计，适配常用的阶梯轴安装形式，内孔表面的粗糙度要达到Ra1.6，保证和轴颈配合时的接触刚度，外圈的圆柱面作为和轮毂配合的定位面，粗糙度控制在Ra3.2即可，不需要过高的加工精度，降低不必要的加工成本。轴向的定位依靠内孔两端的卡簧槽实现，卡簧槽的宽度公差控制在+0.1mm以内，保证标准卡簧安装后不会出现轴向窜动。结构的整体轴向尺寸要比安装位置的预留间隙小0.2-0.3mm，给热胀冷缩留出足够的膨胀空间，避免设备长时间运转升温后，构件出现轴向顶死的问题。

　　实际功能层面，这个循环筒结构除了传递扭矩之外，还能承受一定的径向和轴向复合载荷，在轮组经过不平整路面时，地面传来的冲击载荷会先通过轮毂传递到循环筒外圈，再通过周向排布的滚动体均匀分散到内圈和连接轴上，避免单点载荷过大导致轴件弯曲。和传统的铜套滑动连接结构相比，它的运转阻力能降低60%以上，日常维护时只需要在滚道内填充适量的润滑脂即可，不需要频繁更换耐磨衬套，在长时间连续运转的工况下，维护周期能延长3倍以上。设计过程中还要考虑材料的选型，整体采用轴承钢材质锻造毛坯，经过调质处理后硬度达到HB220-250，滚道位置再进行高频淬火，硬度达到HRC58-62，保证滚道表面的耐磨性能，同时芯部保持足够的韧性，能承受冲击载荷不会断裂。

　　在建模逻辑上，先通过旋转特征做出内外圈的基础轮廓，再通过螺旋线扫描切除做出周向的循环滚道，之后对所有的边角位置做圆角过渡处理，最后切除卡簧槽等辅助安装结构。建模时要注意滚道的首尾衔接位置要做平滑过渡，不能出现台阶，否则滚动体运转到衔接位置时会产生明显的顿挫，不仅会产生运转噪音，还会对滚道造成撞击损伤。装配验证时要模拟滚动体在滚道内的全行程运转，检查是否存在干涉位置，保证滚动体能在整个循环路径内无卡滞滑动，同时要校核结构的静载荷安全系数，在额定载荷下安全系数不低于2.5，动载荷下的额定寿命要满足设备的整体设计寿命要求，避免出现构件提前失效导致的设备停机。
