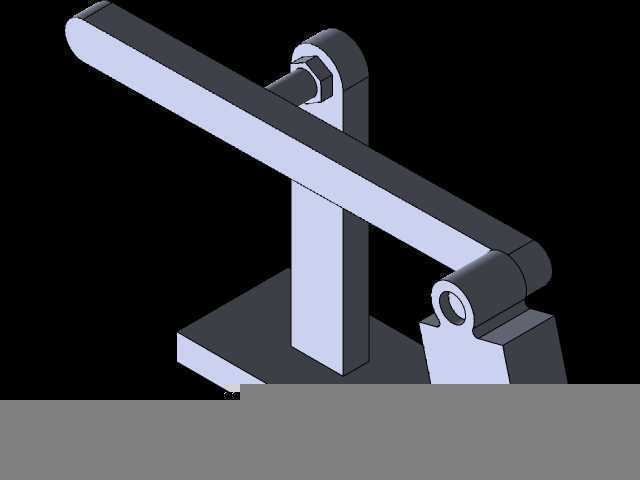

铰接式连杆运动控制点机械结构

　　这套铰接式连杆运动控制点结构，常见于轻工自动化生产线的工件移位工位、小型检测设备的探头姿态调整模块，也可作为教学演示教具用于机械原理课程的运动副认知实训。从实际使用场景来看，这类结构不需要大负载输出，核心需求是在限定摆动角度内实现稳定的往复转动，同时保证铰接位置无多余窜动，避免运动轨迹偏移影响末端执行件的定位精度。

　　设计阶段首先要敲定的是安装底座的固定边界，底座采用带沉孔的平板式结构，沉孔位置需匹配常用工业铝型材的槽距，安装时可直接通过T型螺栓固定在型材机架上，不需要额外加工转接板，能减少现场装配的工作量。竖直支撑臂与底座采用一体式折弯结构？不对，从结构形态看是分体式螺栓连接，支撑臂根部的安装面做了铣平处理，保证与底座贴合时的垂直度误差控制在0.05mm以内，避免连杆转动时出现卡滞。

　　两处转动副是整个结构的核心功能点，上端铰接位置采用销轴加轴用挡圈的固定方式，销轴与连杆孔的配合选用H7/g6间隙配合，既保证转动灵活，又不会出现径向晃动；下端铰接位置预留了末端执行件的安装接口，接口处做了定位止口，安装检测探头、小型吸嘴这类末端件时，不需要反复调整同轴度，直接通过止口定位后拧紧螺栓即可。

　　连杆本身采用等截面矩形结构，截面尺寸根据常规1kg以内的末端负载计算得出，既不会因为截面过小出现受力弯曲，也不会因为结构过重增加转动时的惯性负载，适配常规小型摆动气缸或者舵机的驱动扭矩范围。设计时特意将两处铰接点的中心距做了整数化处理，方便后续做运动学仿真时直接代入参数计算轨迹，不需要额外换算尺寸。

　　从安装边界来看，整个结构在水平方向的最大摆动范围不超过底座宽度的1.2倍，竖直方向的最高点不超过支撑臂高度的1.5倍，在做设备整体布局时，只需要预留出这个范围的运动空间，就不会出现结构与周边机架干涉的问题。铰接位置的销轴端部做了倒角处理，装配时可以快速对准孔位，降低装配难度；支撑臂与连杆的棱边都做了R2的圆角处理，避免装配调试时划伤操作人员，也能减少应力集中，提升结构的长期使用稳定性。

　　实际调试过程中，这类结构不需要复杂的维护，只需要定期在铰接位置涂抹少量润滑脂，就能保证长期转动无卡顿。如果需要调整摆动角度，只需要更换不同长度的连杆，或者调整驱动件的行程参数，不需要改动底座和支撑臂的安装位置，适配性较强，能满足多种小范围姿态调整的工位需求。
