八公吨级陶瓷过滤窑炉配套输送结构

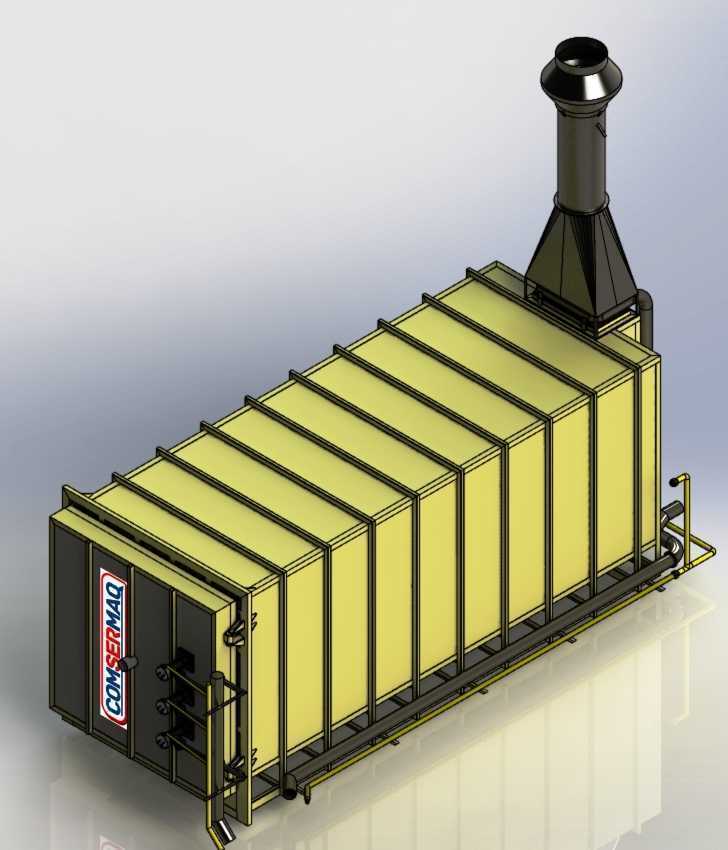

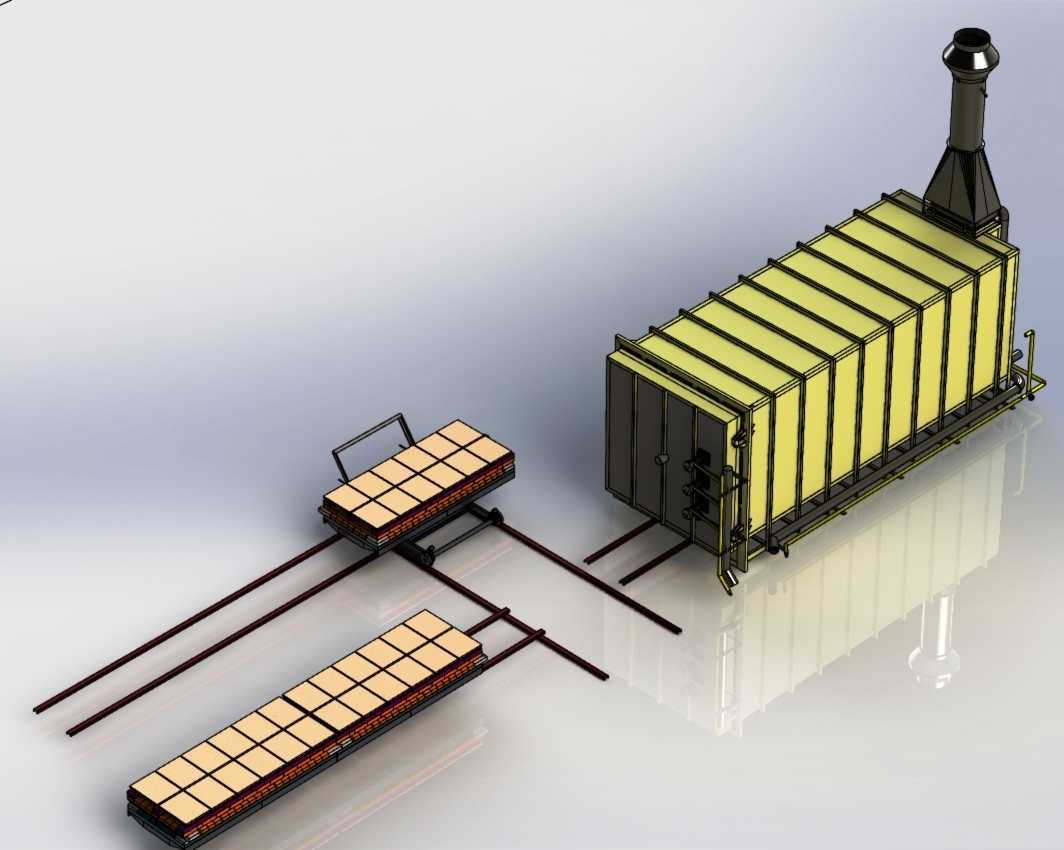

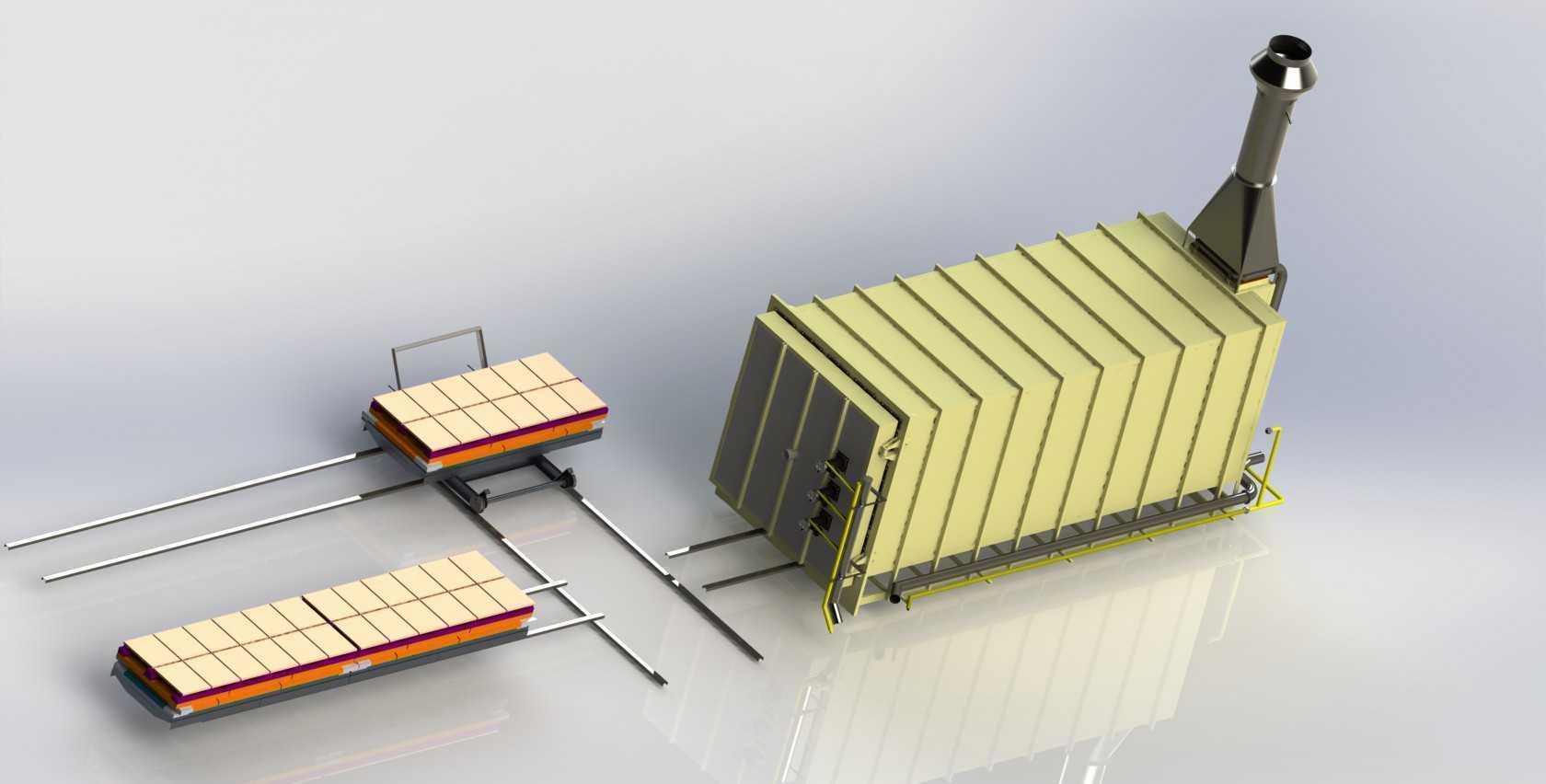

　　这套结构主要面向陶瓷基过滤元件生产的热加工工序，适配单批次八公吨的坯件烧成处理需求，在陶瓷过滤膜、多孔陶瓷载体的生产线上，承担坯件干燥、烧成过程的承载与转运功能，解决传统窑炉进出料依赖人工推送、定位精度差导致的坯件磕碰、窑内温场利用不均的问题。从现场安装边界来看，主窑体采用长方体厢式结构，外部采用波纹护板做密封包覆，顶部设置独立排烟烟囱，安装时需预留烟囱向上的排风空间，同时在窑体进料端预留足够的输送线展开长度，配套的两组轨道式料车输送平台，采用平行双轨铺设，轨道延伸长度需匹配料车的进出行程，保证料车满载时可完全退出窑体完成上下料作业，不会与车间其他动线产生干涉。设计过程中优先考虑热工况下的结构稳定性，窑体框架采用型钢做整体焊接骨架，

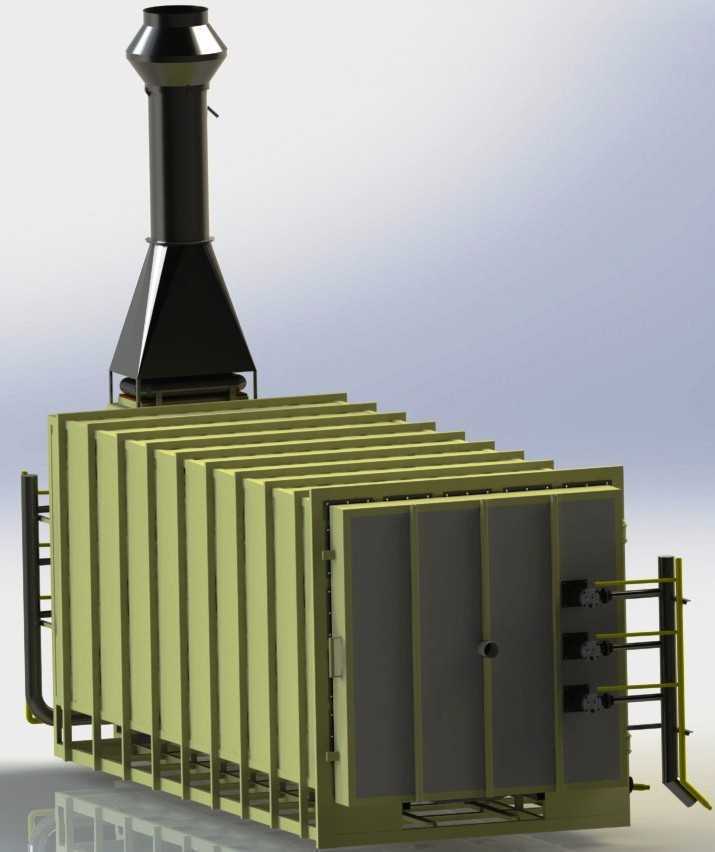

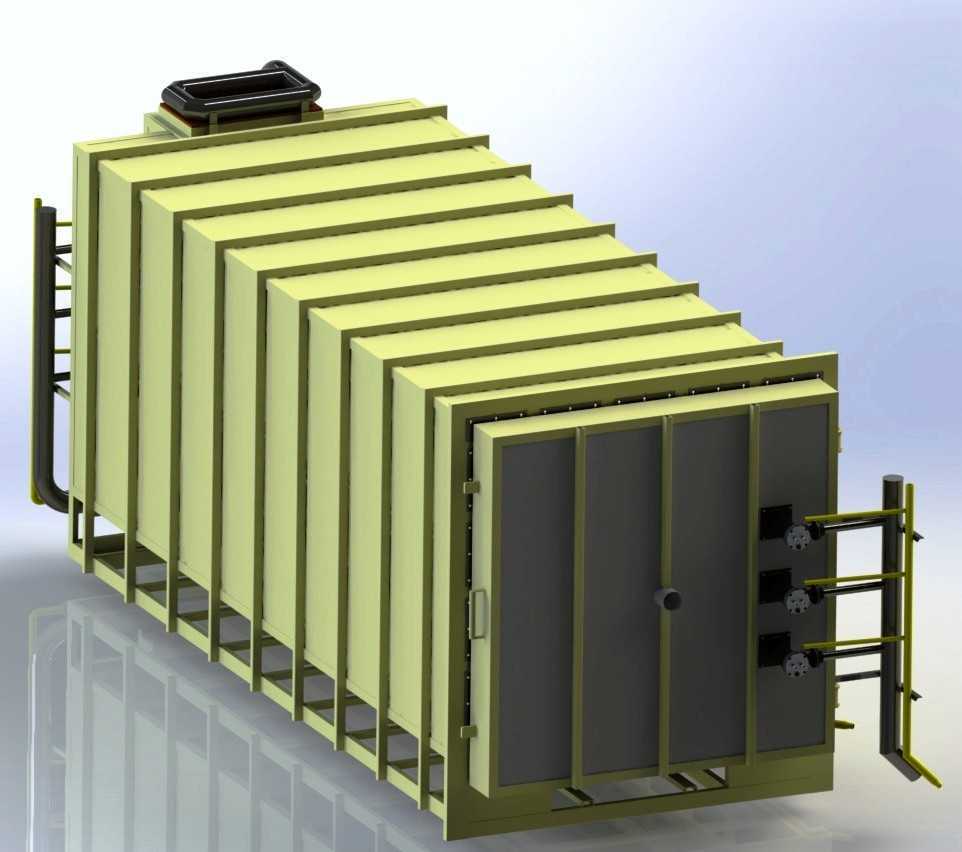

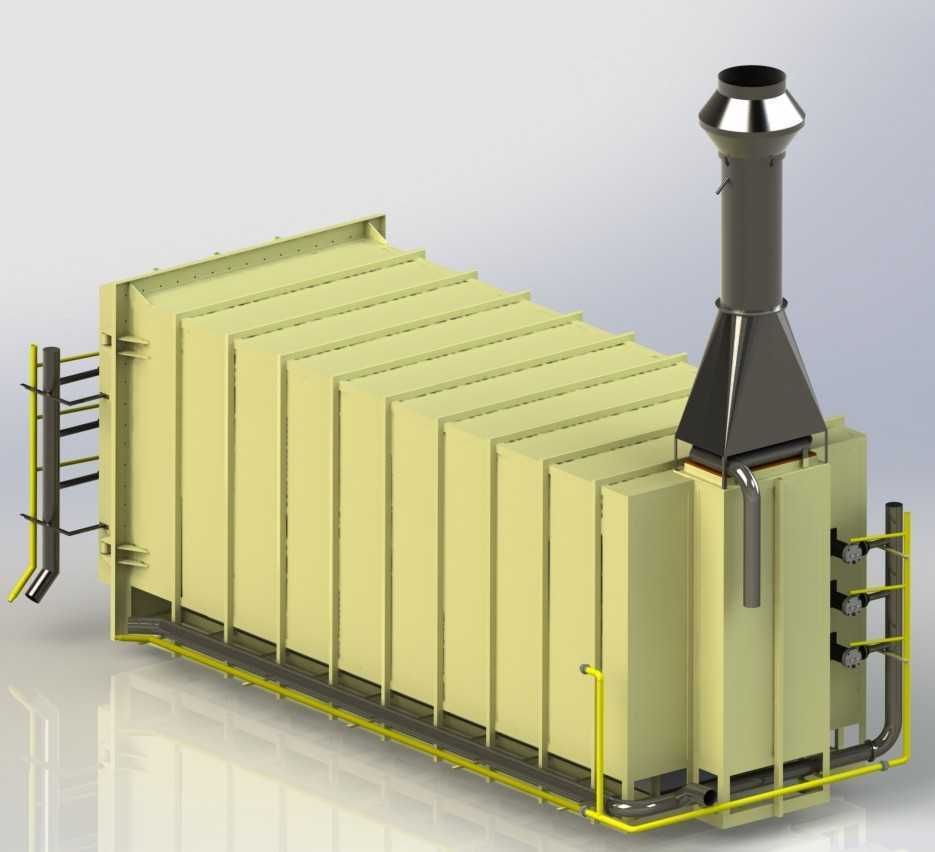

　　外部护板与骨架之间预留保温层填充空间，避免运行时外表面温度过高带来的车间环境温升问题，窑门采用侧开式密封结构，关闭后可通过压紧机构保证窑内的密闭性，减少热损耗。配套的料车台面采用分格排布的承载位，每个承载位对应陶瓷过滤元件的摆放工位，避免坯件在输送过程中发生位移碰撞，料车底部的行走轮适配标准轻型钢轨，轮组设置定位卡槽，进入窑体后可自动卡入窑内的定位轨道，保证料车在窑内的停放位置精准，让每个工位的坯件都处于温场均匀的区域，保证烧成后产品的性能一致性。排烟烟囱设置在窑体尾部上方，内部预留烟道安装空间，可外接车间的废气处理管路，将烧成过程中产生的烟气统一收集处理，符合车间的环保排放要求。输送轨道的铺设精度控制在每米长度高差不超过两毫米，

　　避免料车推送过程中出现卡滞，轨道两端设置限位挡块，防止料车脱轨。在实际生产场景中，操作人员可在窑外的料车平台上完成待烧坯件的摆放，摆放完成后将料车沿轨道推入窑内，关闭窑门后即可启动热工流程，烧成完成后待窑内温度降至安全范围，再将料车拉出完成卸料，整个进出料过程无需人员进入高温窑内，降低作业安全风险。料车的分格设计可适配不同规格的陶瓷过滤元件，通过调整工位格挡的间距，即可兼容不同尺寸的产品生产，无需额外更换承载工装，提升产线的柔性适配能力。窑体侧面设置观察口，可在运行过程中查看内部坯件的状态，无需频繁开启窑门造成温场波动。整体结构的安装基础采用普通混凝土地面即可，无需做特殊的减震处理，轨道通过膨胀螺栓固定在地面上，后期维护时可快速更换磨损的轨段，料车的行走轮采用耐高温轴承，可承受进出窑过程中的短时高温烘烤，延长部件的更换周期。
