线性导轨式气动夹持取放执行机构

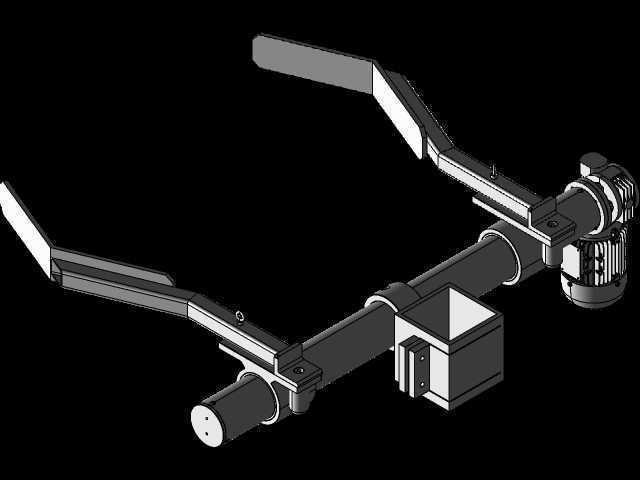

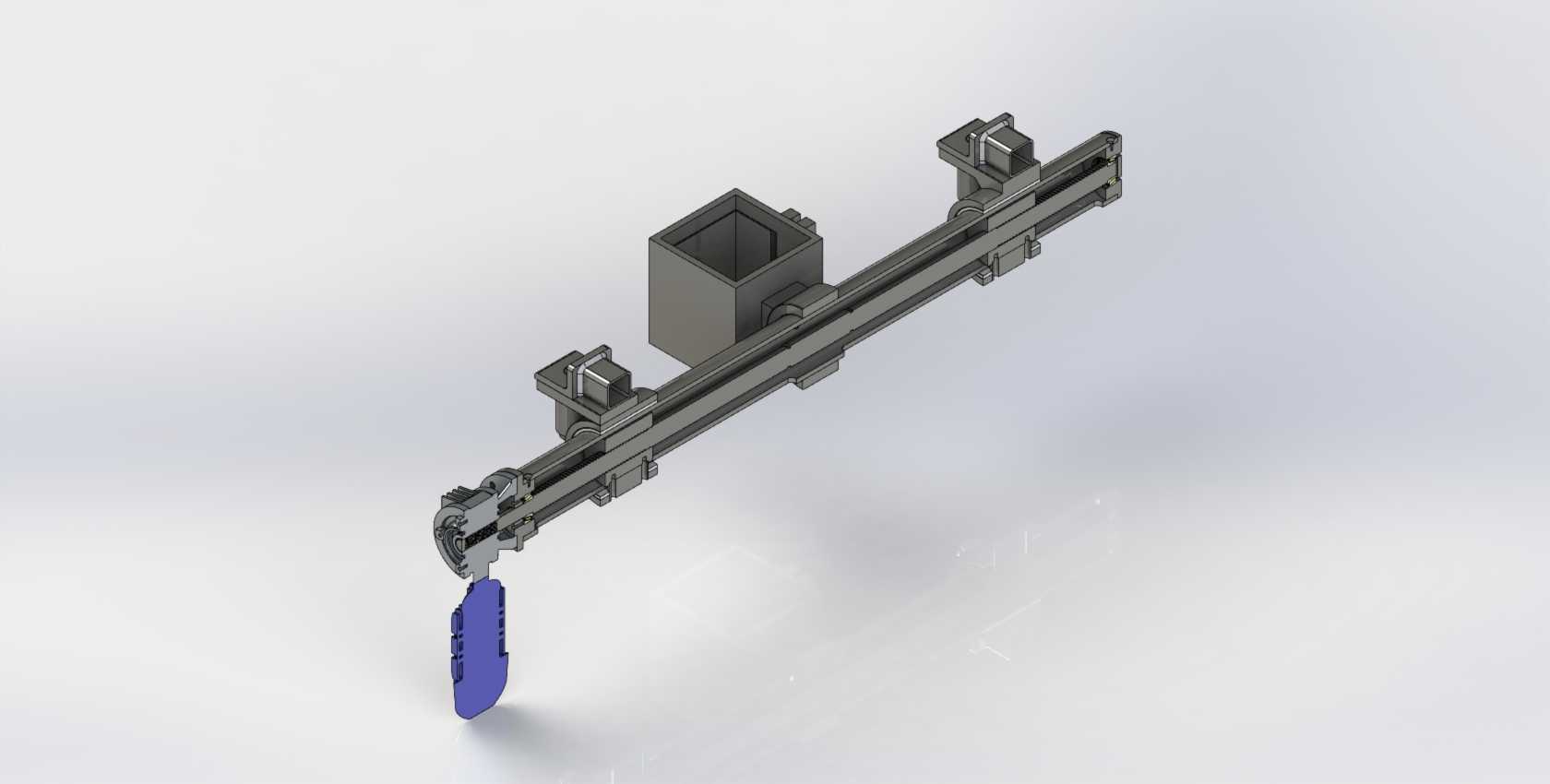

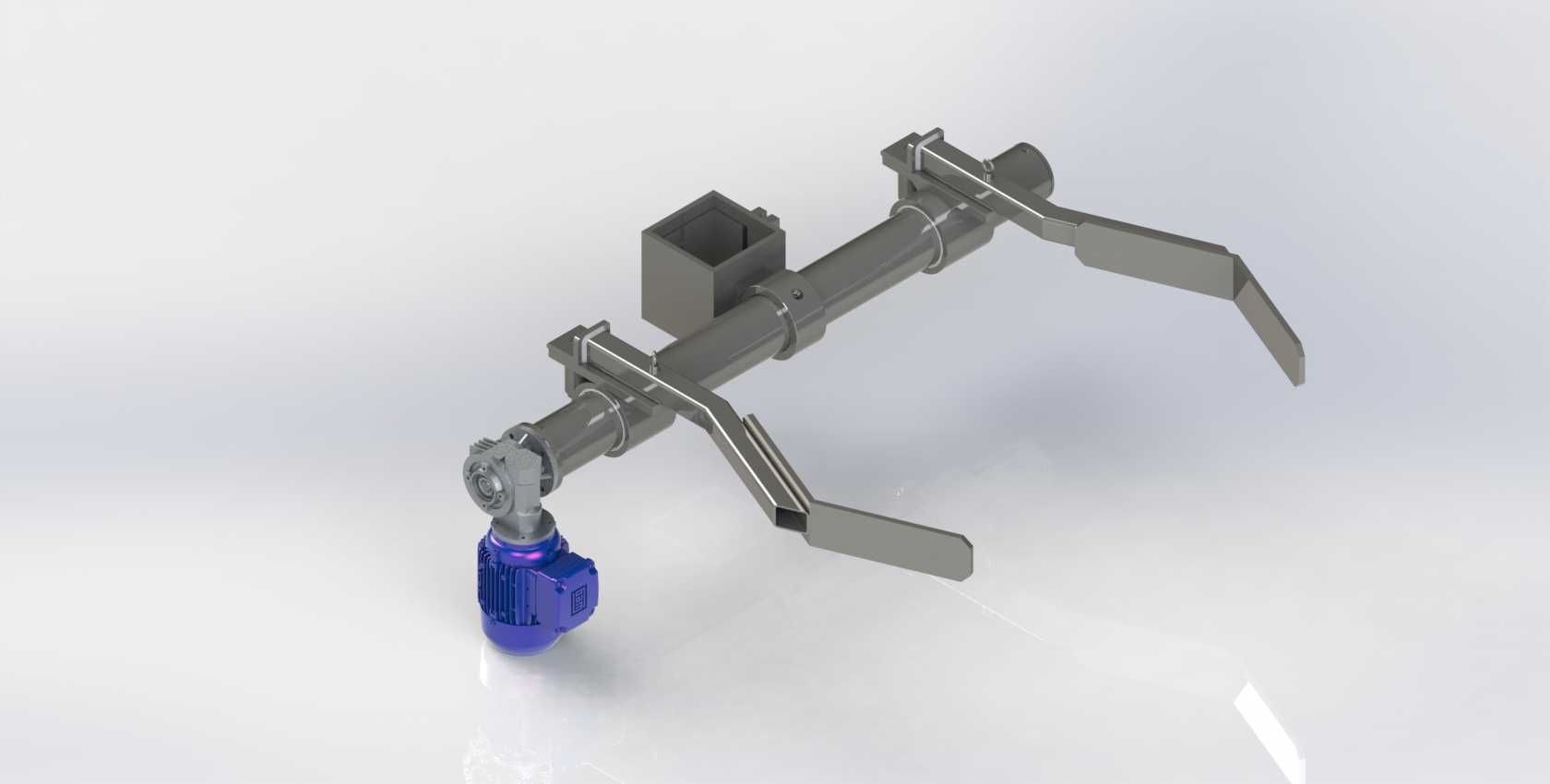

　　这套线性滑移夹持执行组件，常配套在3C电子小件装配、轻量包装物料分拣、注塑机周边取件工位上使用，属于自动化产线末端执行单元的常见结构形式。从结构布局来看，主体承载采用双列平行线性导轨作为滑移基准，导轨副的预压等级选的是轻预压规格，既保证滑移过程无卡滞、回程间隙控制在0.02mm以内，又不会因为预压过大导致驱动负载升高，适配短行程高频往复的作业工况。导轨滑块上集成的安装座做了分体式设计，上方预留的方槽结构是用来固定驱动源连接块的，不管是搭配笔型气缸还是微型同步带驱动，都能通过更换转接块完成适配，不用重新加工主体安装板，给现场工位改造留足了调整空间。末端的夹持部件采用包胶夹指设计，夹指接触工件的面做了防滑齿纹，

　　表面包覆的聚氨酯层硬度控制在邵氏60度，夹取表面易刮花的塑料壳体、薄金属片类工件时，不会留下压痕，同时能提供足够的静摩擦力，避免水平高速移载时工件滑脱。整个滑移行程的限位没有采用外置的油压缓冲器，而是在导轨两端内置了聚氨酯限位挡块，挡块的压缩行程留了3mm，能吸收滑块到端点时的冲击动能，同时减少高速往复时的碰撞噪音，适合在车间洁净度要求稍高、噪音管控严格的装配车间使用。安装边界方面，整套组件的安装基准面设在导轨背部的加工平面上，平面度控制在0.01mm/100mm，安装时只需要将基准面贴合设备的安装立板，通过四个M4内六角螺丝锁紧即可完成固定，不需要额外做定位销孔的配做，现场安装调试的效率能提升不少。夹指的开合行程做了限位可调设计，

　　通过调整夹指根部的限位螺钉，就能适配宽度在10mm到35mm之间的不同工件，不用更换夹指本体，切换生产物料时只需要花两分钟调整螺钉位置就能完成适配。驱动连接部分的浮动接头设计在滑移座和驱动源的连接位置，能抵消驱动源安装时的同轴度误差，避免因为安装不同心导致导轨滑块承受侧向力，延长导轨副的使用寿命。整个组件的气路走线全部藏在导轨侧面的走线槽内，外部没有裸露的气管，移载过程中不会出现气管剐蹭周边设备的问题，也减少了气管长期弯折导致的破损漏气风险。在实际产线应用里，这类结构常搭配单轴机械手或者XY两轴移载平台使用，单组组件的额定夹持重量在500g以内，往复循环节拍最快能做到0.8秒每次，连续运行的寿命能达到800万次以上，

　　适合大批量连续生产的轻工装配场景。结构设计上没有采用复杂的定制加工件，大部分零件都是标准件选型搭配，只有安装转接板和夹指是根据具体工位做的适配修改，后期维护更换配件的成本很低，车间维护人员只需要按照标准件型号采购备件就能完成更换，不需要联系原厂定制特殊配件。夹指的安装接口采用快拆式设计，松开夹指根部的紧定螺钉就能直接拔下夹指更换，针对不同形状的工件，只需要更换对应仿形的夹指，就能快速切换夹持适配性，不用拆解整个滑移机构。导轨的润滑注油孔设在滑块的侧面，日常维护时不需要拆解机构，直接通过注油孔加注锂基润滑脂就能完成保养，保养间隔能拉长到每2000运行小时一次，减少日常维护的工作量。整个机构的重量控制在1.2kg以内，对搭载它的移载平台负载要求很低，哪怕是用小型同步带驱动的滑台也能轻松搭载，不会因为执行端重量过大导致移载平台振动、定位精度下降。
