呼吸机配套离心式通风机结构设计

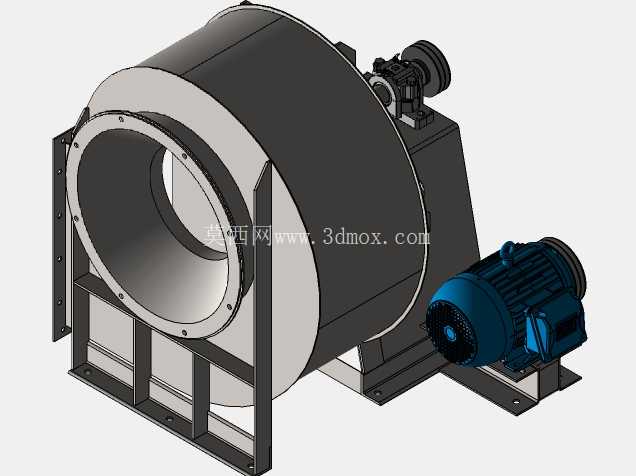

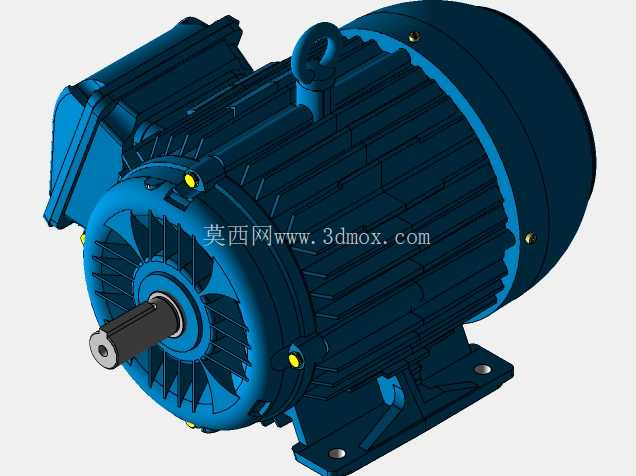

　　这款离心式通风设备主要面向医用呼吸支持系统的气流输送场景，在呼吸类医疗装备的气路架构中承担核心动力输出角色，区别于普通工业通风设备，其对气流稳定性、运行温升、振动控制的要求远高于常规通用风机，设计阶段需要兼顾气路密封性能、长期连续运行可靠性以及安装空间的适配性。从结构组成来看，设备采用电机直联传动的布局形式，省去了中间皮带传动环节带来的功率损耗与维护需求，驱动端选用标准三相异步电动机作为动力源，电机输出轴通过轴承座组件直接连接叶轮腔内部的离心叶轮，叶轮采用前向多翼式结构设计，能够在较低转速下实现较高的风压输出，匹配呼吸设备对气流压力的稳定需求。

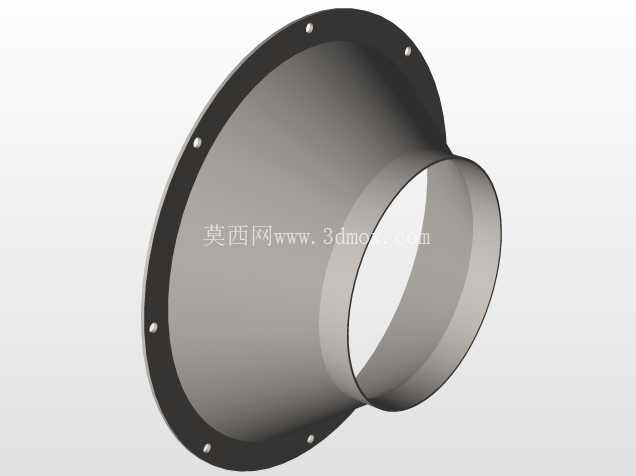

　　蜗壳部分采用分体式钣金焊接结构，进风口为直筒式收敛设计，能够有效降低进气紊流带来的气动噪声，蜗壳型线按照等环量流道设计原则绘制，确保气流在蜗壳内部流动过程中速度梯度均匀，减少局部涡流造成的能量损失，蜗壳外侧设置加强筋结构，提升薄壁壳体的结构刚度，避免设备运行过程中因气流脉动产生壳体共振。支撑机架采用型钢焊接框架结构，底部设置带安装孔的固定脚座，能够直接通过螺栓固定在设备安装基面，机架上同时预留电机安装位与蜗壳支撑位，安装面经过铣削加工保证平面度要求，确保电机轴与叶轮轴的同轴度控制在允许公差范围内，避免运行过程中出现轴系偏磨导致的振动超标问题。

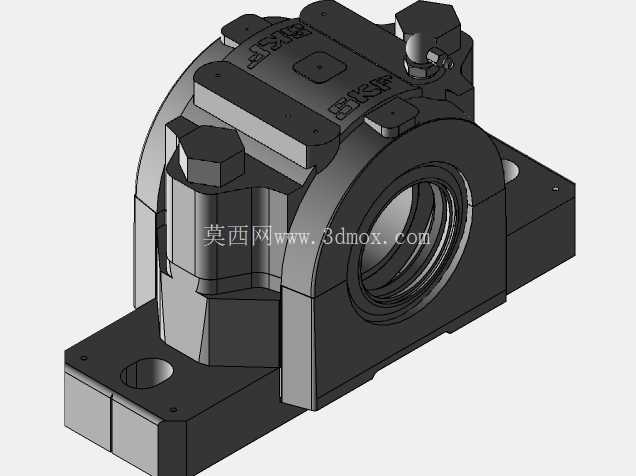

　　轴承座组件采用油脂润滑的密封轴承结构，能够有效阻隔蜗壳内部气流与轴承腔的连通，防止气流中的杂质进入轴承造成磨损，同时避免轴承润滑脂泄漏污染气路，适配医疗设备对气路洁净度的要求。设备的安装边界需要结合整机布局确定，进风口端需要预留足够的进气空间，避免进气阻力过大影响风机输出性能，电机侧需要预留接线与维护空间，方便后期检修时进行电机拆装与轴承维护，设备整体重心落在机架支撑面范围内，固定后能够承受额定转速下的动载荷，无需额外增加配重结构。

　　在实际应用场景中，这类风机除了配套呼吸设备使用，也可经过参数调整后用于小型洁净空间的通风换气、实验设备的气流输送等场景，设计过程中需要根据实际使用的风压、风量需求调整叶轮直径、叶片角度以及电机功率参数，本结构的模块化设计能够支持不同参数的快速适配，蜗壳、机架、传动组件的接口尺寸保持统一，仅需更换叶轮与匹配对应功率的电机即可覆盖不同的性能需求。流道设计过程中需要重点关注蜗壳与叶轮的间隙控制，间隙过大会造成气流回流降低效率，间隙过小则可能因为加工装配误差或者运行热膨胀出现叶轮擦碰蜗壳的故障，因此设计时在间隙取值上需要结合加工精度、材料热膨胀系数进行综合计算，预留合理的安全余量。表面处理方面，与气流接触的蜗壳内壁、叶轮表面都需要做光滑处理，减少气流沿程阻力，同时避免表面积尘影响气路洁净度，外部结构件根据使用环境要求做对应的防锈防腐处理，确保设备在长期使用过程中不会出现锈蚀脱落污染气路的问题。轴系设计时需要做临界转速校核，确保设备额定工作转速远低于轴系一阶临界转速，避免运行过程中出现共振问题，同时对轴承的额定寿命进行计算，确保在设备设计使用周期内轴承能够可靠运行，减少维护频次。
