陶瓷生产用隧道式干燥通风处理设备

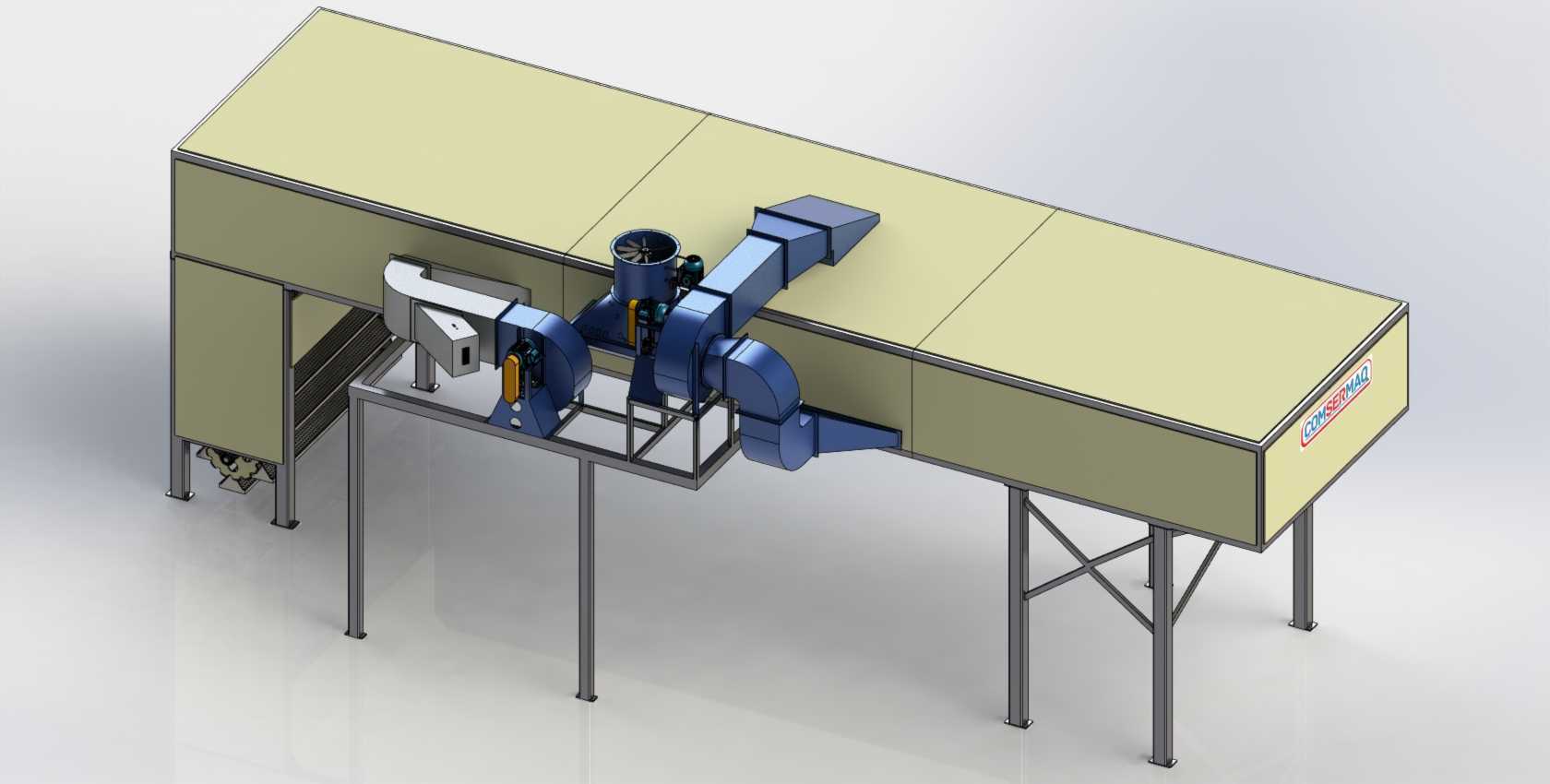

　　这套设备主要面向陶瓷生产制程中的坯体干燥环节设计，是衔接成型工序与施釉、烧成工序的核心制程设备，在建筑陶瓷、日用陶瓷生产车间的连续化产线中承担坯体含水率精准调控的作用。设备整体采用长条形隧道式舱体结构，主体舱段采用模块化分段拼接设计，单段舱体长度适配车间常规柱距，可根据产线实际产能需求灵活增减舱段数量，调整整体作业长度，舱体宽度适配常规陶瓷坯体输送辊道或窑车的通行边界，底部支撑采用型钢焊接的支腿结构，支腿高度预留车间地面管线铺设与日常检修的操作空间，支腿底部设置可调地脚，可适配车间地面的平整度误差，保证舱体整体水平度满足输送系统的运行要求。舱体侧面集成的多组离心通风单元是设备的核心功能组件，每组风机对应独立的风道接口，

　　风道采用渐扩式结构设计，可降低风阻损耗，保证送入舱内的热风分布均匀，避免出现局部风速过高导致坯体开裂、局部风速过低导致干燥效率不足的问题。风机与舱体的连接位置设置软连接结构，可抵消设备运行过程中产生的振动传递，避免振动传导至舱体内部影响坯体放置稳定性，同时降低车间内的运行噪音。设备的进风与排风风道采用错位布置方式，在舱内形成稳定的水平层流风场，热风在舱内沿坯体输送方向逆向流动，可最大化提升热风与坯体的热交换效率，带走坯体蒸发的水分，排风段设置风量调节挡板，可根据不同材质、不同厚度坯体的干燥工艺要求，调整舱内的风速与换气次数，适配不同产品的干燥曲线要求。舱体外壳采用夹心保温结构，内外层为金属板材，中间填充保温材料，

　　可降低舱内热量向车间环境的散逸，提升热能利用率，同时避免舱体外表面温度过高造成车间作业环境温度上升，改善一线操作岗位的作业条件。舱体顶部采用分段式盖板设计，盖板与舱体主体采用快拆式连接结构，当需要对舱内风道、输送机构进行检修清理时，可快速拆卸对应位置的盖板，无需整体拆解设备，缩短日常维护的停机时间。设备的安装边界需要预留侧面风机的检修空间，对应每组风机的外侧预留不小于风机叶轮直径的操作距离，方便后期更换轴承、清理叶轮积尘等维护作业，设备两端分别衔接上游的坯体上料工位与下游的坯体出料工位，对接位置设置软质密封帘，减少舱内热风从对接缝隙溢出，保证舱内温度场的稳定性。在实际生产应用中，这类设备可适配多种陶瓷产品的干燥需求，大规格瓷砖、

　　小型日用陶瓷器皿、工艺陶瓷坯体都可通过调整输送速度、风温、风速参数匹配对应的干燥工艺，相较于传统的室式干燥设备，连续式的隧道结构可实现坯体的连续化流转，匹配前后工序的连续生产节奏，减少坯体转运过程中的磕碰损伤，同时稳定的风场与温度场可大幅降低干燥环节的坯体报废率，提升产品的成品率。设计过程中针对陶瓷生产车间粉尘较大的工况，风机进风位置设置初效过滤结构，可阻挡车间内的陶瓷粉尘进入风机叶轮与风道内部，避免长期运行后叶轮积尘导致动平衡失效，延长设备的维护周期，过滤结构采用抽拉式安装，可在不停机的状态下完成滤网的清理与更换，降低对生产节奏的影响。舱体内部的风道导流板采用可调节角度的设计，调试阶段可根据舱内实际风速分布情况调整导流板角度，修正风场分布偏差，保证舱内各个位置的风速差控制在工艺允许范围内，避免出现干燥不均的问题。支撑结构的型钢选型经过载荷校核，不仅承载舱体本身与保温层的重量，还可承受输送机构、坯体以及窑车的动载荷，保证长期满负荷运行状态下结构不会出现变形，舱体的分段连接位置采用密封胶条密封，避免漏风导致的热能损耗与温度场波动。
