800mm口径工业轴流通风机结构设计

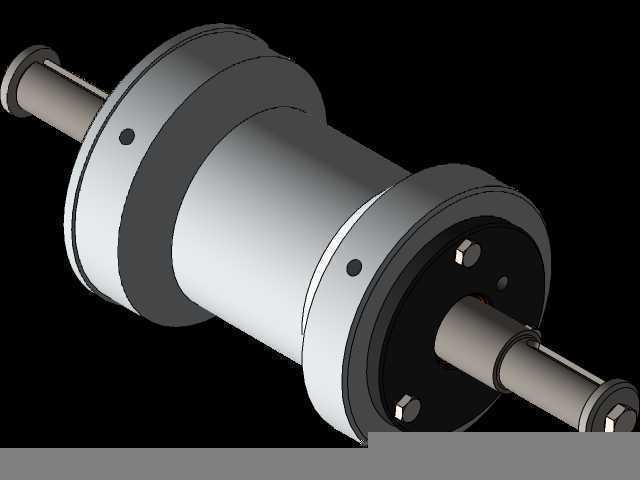

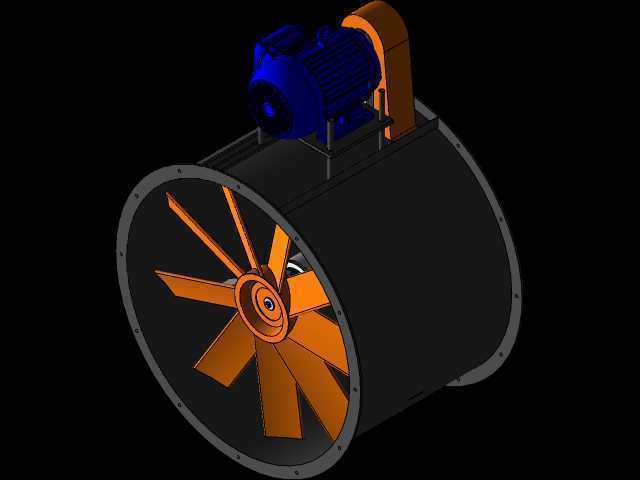

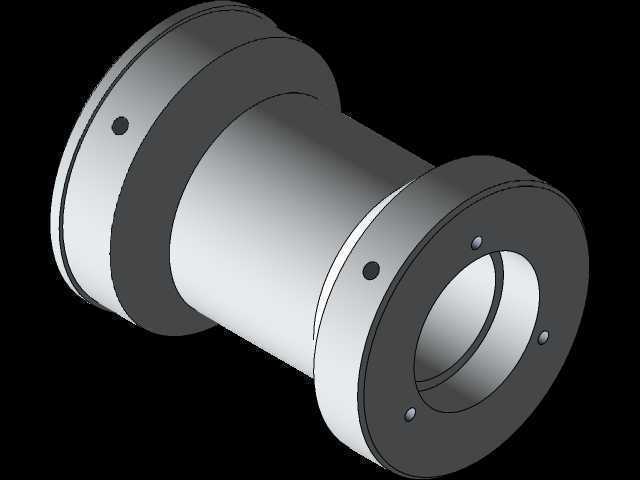

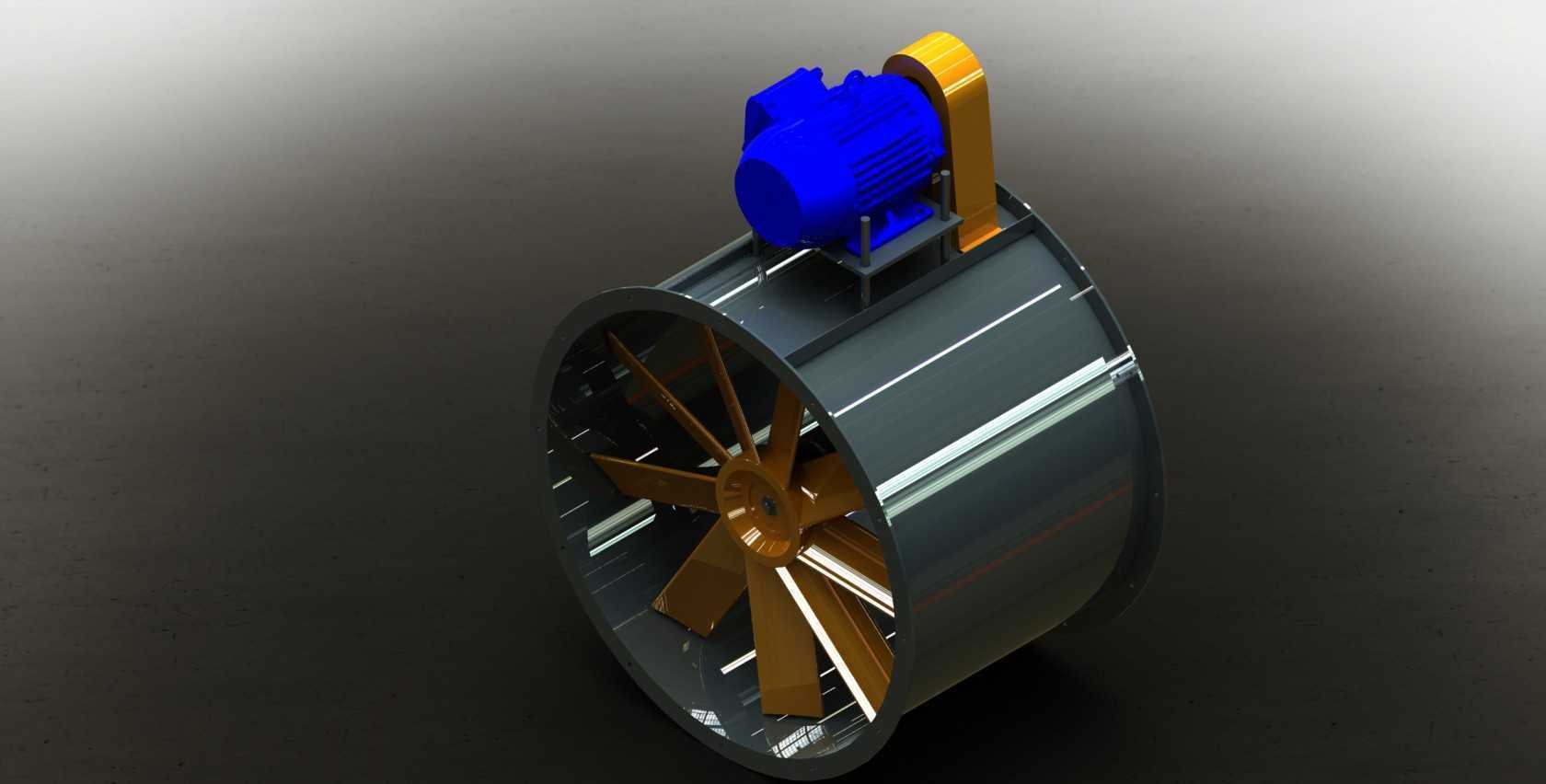

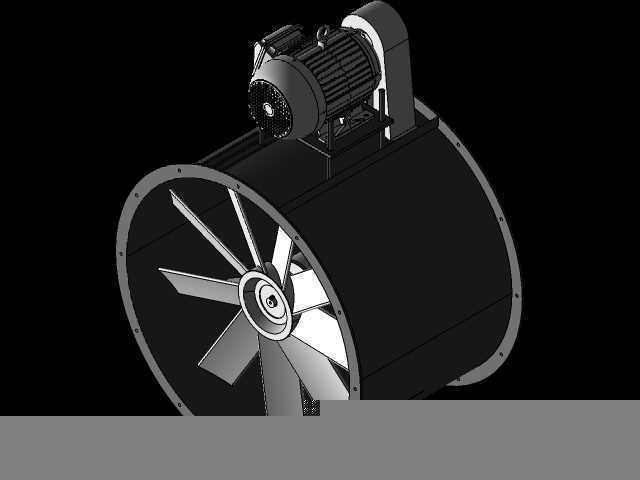

　　这款轴流通风机的核心应用场景覆盖工业厂房通风换气、隧道施工段局部送风、仓储空间空气循环、暖通系统配套送风等多个领域，作为直联式轴流通风设备，其800mm的筒径设计适配大流量通风需求，在同等安装截面下可实现更高的通风效率，避免了多台小口径风机并联带来的管路紊流、安装空间冗余问题。从结构设计逻辑来看，整机采用直联传动布局，电机直接安装在风筒上部的电机支架上，通过传动结构带动风筒内部的叶轮旋转，省去了皮带传动、联轴器传动的中间损耗环节，既降低了设备运行时的机械故障点，也减少了日常维护中皮带张紧调整、联轴器对中校准的工作量，适合长期连续运行的通风工况。

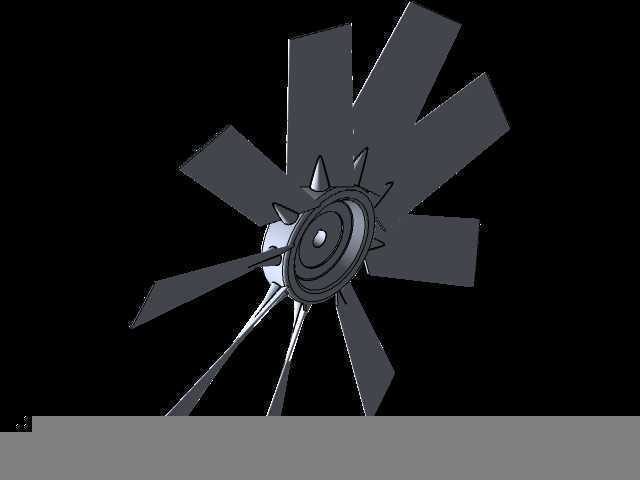

　　风筒部分采用薄壁圆筒式结构，筒身两端预留法兰安装边，可直接与通风管道对接，也可通过支架固定在墙面、支架平台上，安装边界清晰，800mm的外径尺寸在设计时充分考虑了常规通风管道的模数匹配，无需额外制作变径接头即可适配同口径的金属风管、玻璃钢风管，减少现场安装的加工工作量。风筒内部的叶轮采用宽叶片轴流设计，叶片安装角度经过气动优化，在额定转速下可实现大流量低风压的送风特性，气流沿风筒轴向推进，不会产生离心式风机的气流转向损耗，适合长距离管道送风、敞开空间大范围换气的使用需求。

　　上部的电机安装支架采用型钢焊接结构，支架与风筒外壁采用满焊连接，保证电机运行时的振动能够均匀传递到风筒整体结构上，避免局部应力集中导致的支架开裂、螺栓松动问题，支架上预留的电机安装孔位适配标准Y系列三相异步电机的安装尺寸，后期维护更换电机时无需重新加工支架，直接适配同机座号的标准电机即可。电机外侧设置的半圆形护罩一方面起到防护作用，避免运行过程中异物触碰电机传动部件、旋转部件造成安全事故，另一方面也可引导电机散热气流的流向，避免电机散热气流被风筒出口的高速气流干扰，保证电机在长期运行时的散热效率，避免电机过热烧毁。

　　在实际选型适配过程中，这款800mm轴流风机的安装尺寸需要重点关注几个边界：风筒轴向长度满足管道对接的最小插入深度要求，上部电机及护罩的最高点距离风筒中心的高度尺寸，在侧墙安装、吊顶安装时需要预留足够的上部空间，避免与建筑结构、其他管线产生干涉；风筒底部的安装支脚高度经过核算，保证落地安装时风筒底部与安装基础之间留有足够的排水间隙，避免户外安装时积水浸泡风筒底部造成锈蚀。叶轮与风筒内壁之间的间隙控制在合理范围内，既避免间隙过大导致的气流回流损失，也防止叶轮运行时跳动剐蹭风筒内壁，在建模过程中对叶轮的动平衡校准位置、叶片的安装角度定位都做了明确的结构标注，方便后续生产加工时的工艺管控。

　　从功能特性来看，这款风机可根据使用场景需求调整送风方向，既可以作为正压送风机向目标空间输送新鲜空气，也可以作为排风机将室内浑浊空气、粉尘废气排出到室外，在工业除尘系统、厨房排油烟系统、地下车库通风系统中都可适配使用。直联传动的结构设计让整机的轴向尺寸更紧凑，相比皮带传动的轴流风机，整机长度缩短近三分之一，在安装空间受限的管井、吊顶内安装时更具优势。电机支架的结构设计充分考虑了不同功率电机的安装兼容性，在不改变风筒主体结构的前提下，可适配不同功率等级的电机，满足不同风压、风量需求的工况选型，减少了系列化产品设计时的重复建模工作量，提升了结构件的通用化率。
