手动立式快速压紧夹钳结构设计

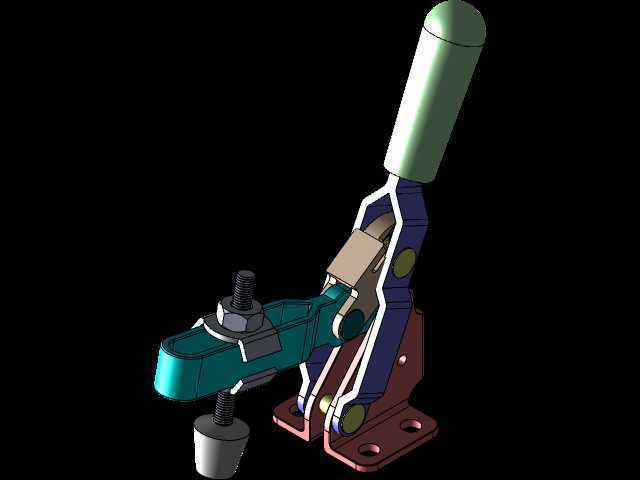

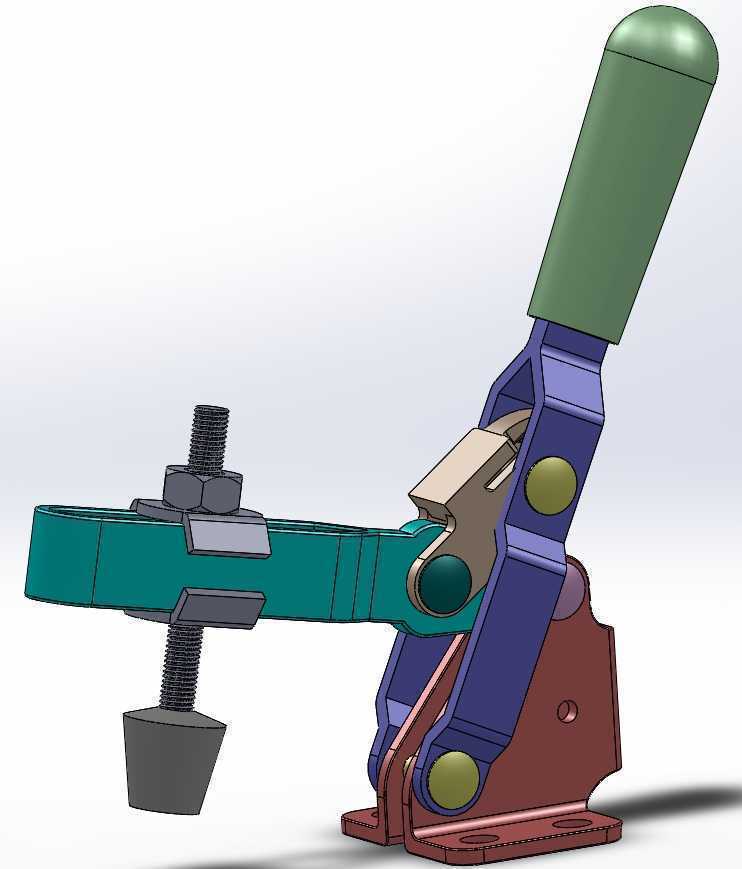

　　这款手动垂直压紧夹具，是工装夹具领域应用极广的标准压紧单元，在各类非标工装、焊接工位、机加工装、装配流水线定位工位上都能见到同类结构的身影。从结构逻辑来看，它采用了经典的肘节死点锁紧原理，整套连杆机构在压合到位后会越过运动死点，此时即便压头端承受反向的工件顶紧力，机构也不会自行松脱，无需额外的锁止结构就能维持稳定的压紧状态，这也是手动快速夹钳相比普通螺旋压紧结构效率更高的核心原因。

　　从实际使用场景出发，这类夹具常被布置在工装基板的安装面上，底座预留的两个沉头安装孔可直接通过内六角螺栓固定在工装平台、焊接工作台或者装配线的定位板上，安装时需要保证压头的压紧点正对工件的刚性支撑位，避免压紧时工件出现翘曲变形。压杆末端的可调压头采用了细牙螺纹调节结构，可根据不同批次工件的厚度公差调整压头伸出长度，调整范围覆盖常见的薄板类、型材类工件的厚度区间，压头底部的橡胶垫块（部分工况可更换为金属压头）既能避免压伤工件表面，也能在压紧时提供足够的摩擦力，防止工件在加工或装配过程中出现滑移。

　　操作层面，手柄部分包覆的防滑握套适配手动操作的施力角度，操作人员只需单手握持手柄向下扳动，整套连杆机构就会带动压臂完成下压动作，整个压紧行程的操作力经过连杆杠杆比放大，最终在压头端可产生数百牛的压紧力，完全满足普通工件定位、焊接防变形、装配压紧的力值需求；松开工件时只需向上扳动手柄，机构越过死点后即可快速抬起压臂，压臂的打开角度足够大，不会干涉工件的上下料操作，相比传统的螺栓压板压紧方式，单工位的操作时间可缩短70%以上，非常适合高频次重复装夹的生产场景。

　　设计细节上，整套结构的铰接点都采用了销轴加衬套的配合形式，长期反复使用也不会出现铰接点松旷的问题，各连杆的受力截面经过优化，在保证整体结构强度的前提下尽可能减轻了自身重量，不会给工装基板带来额外的负载。底座的安装面经过铣平加工，安装后可保证整套夹具的垂直度，避免压臂下压时出现偏斜导致压头受力不均。在布局多工位工装时，这类垂直夹钳可根据工件的外形轮廓灵活布置压紧点，比如在焊接矩形框架类工件时，可在四个边角各布置一台该类夹具，同步压紧后即可完成框架的定位，无需额外的辅助支撑；在机加工序的工装中，这类夹具也常被用来压紧毛坯件的工艺边，配合定位销完成工件的快速定位，大幅减少装夹找正的时间。

　　需要注意的是，这类夹具的压紧力上限受连杆结构强度限制，不适合大切削量的重型机加工装使用，在有焊接飞溅的工况下使用时，需要在铰接点处加装防飞溅挡板，避免焊渣进入铰接缝隙导致机构卡滞；长期使用后如果铰接点出现磨损间隙，可更换销轴衬套恢复精度，整体维护成本极低，是中小批量生产场景下性价比极高的压紧解决方案。
