双工位滑台式焊接切割工装夹具结构

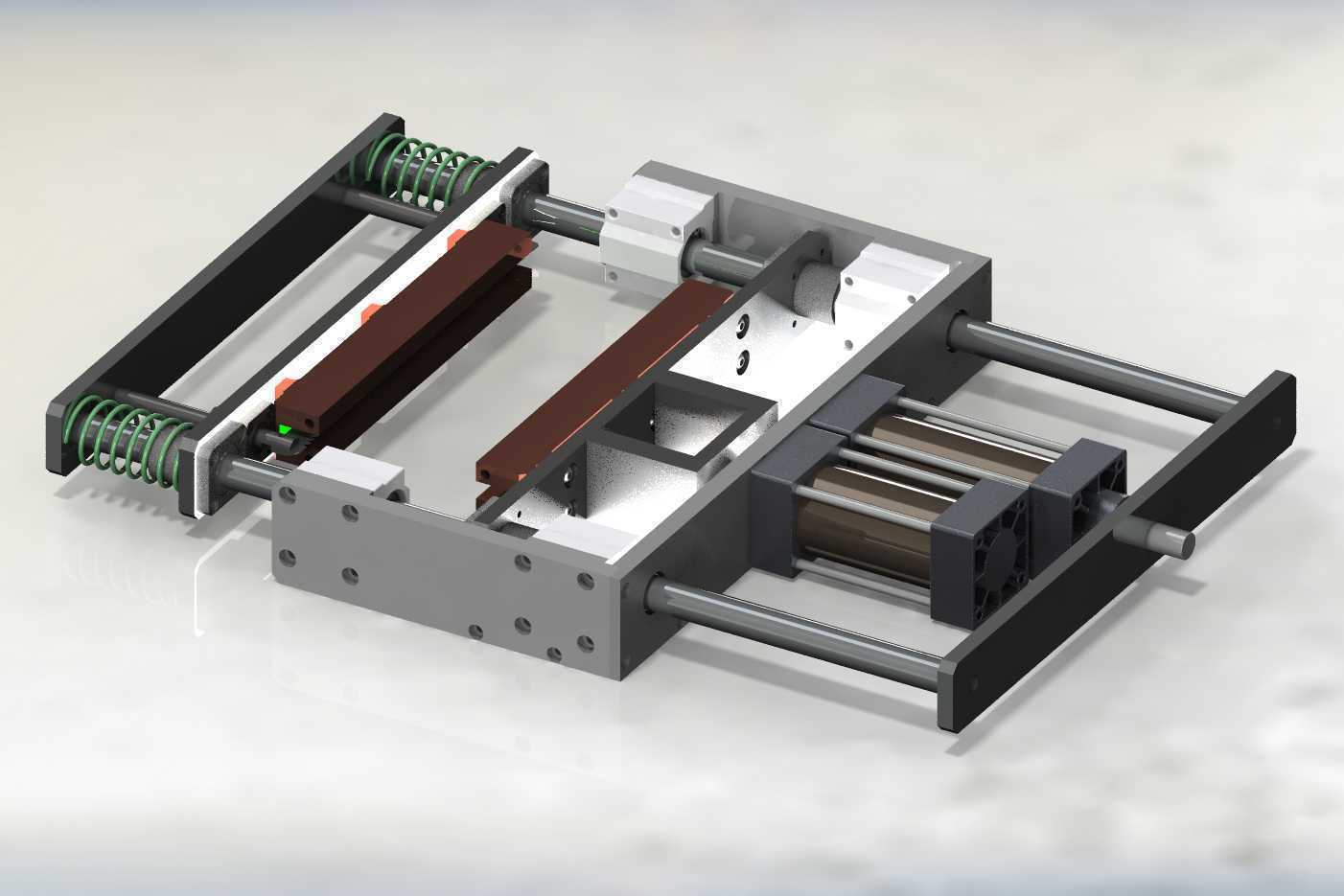

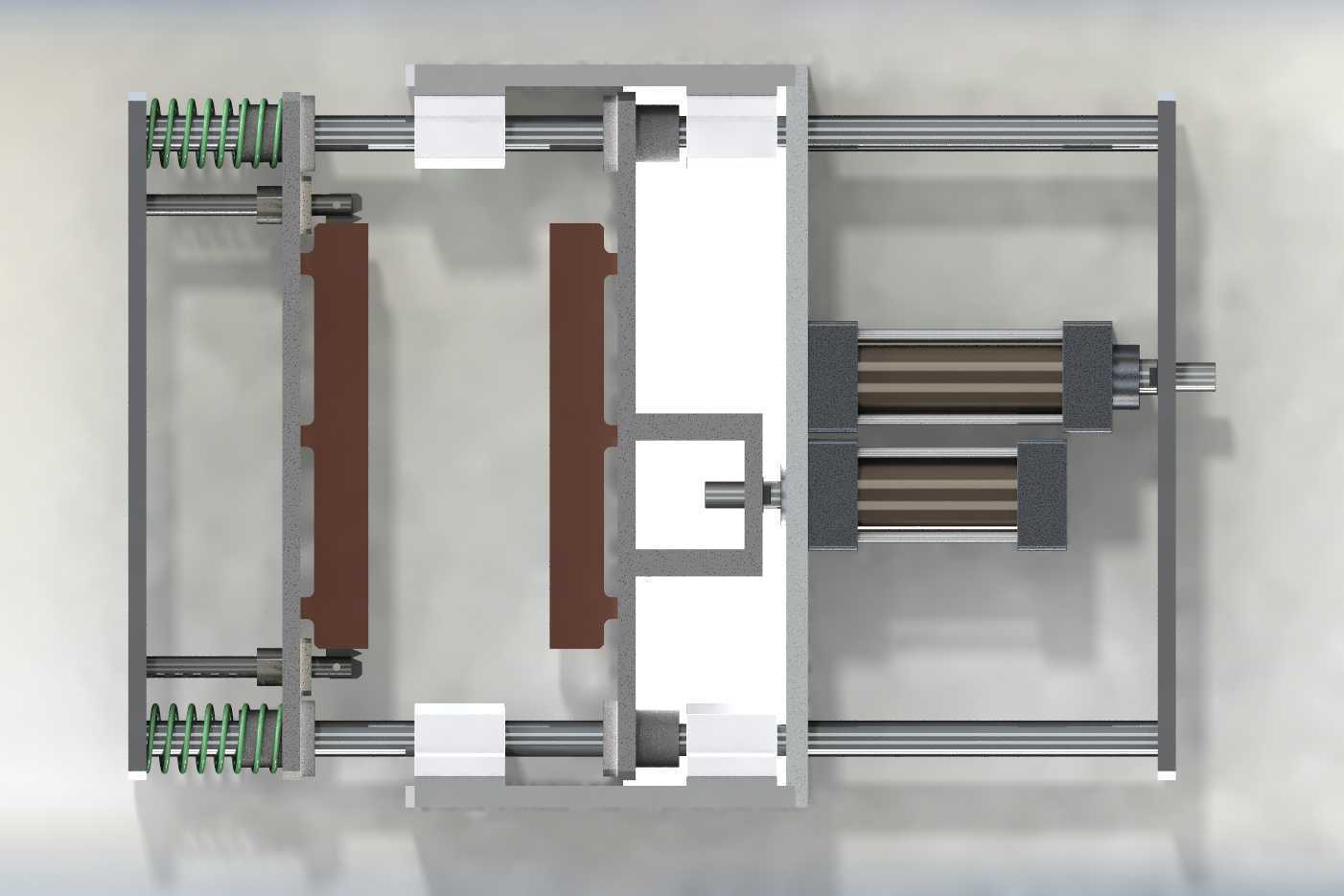

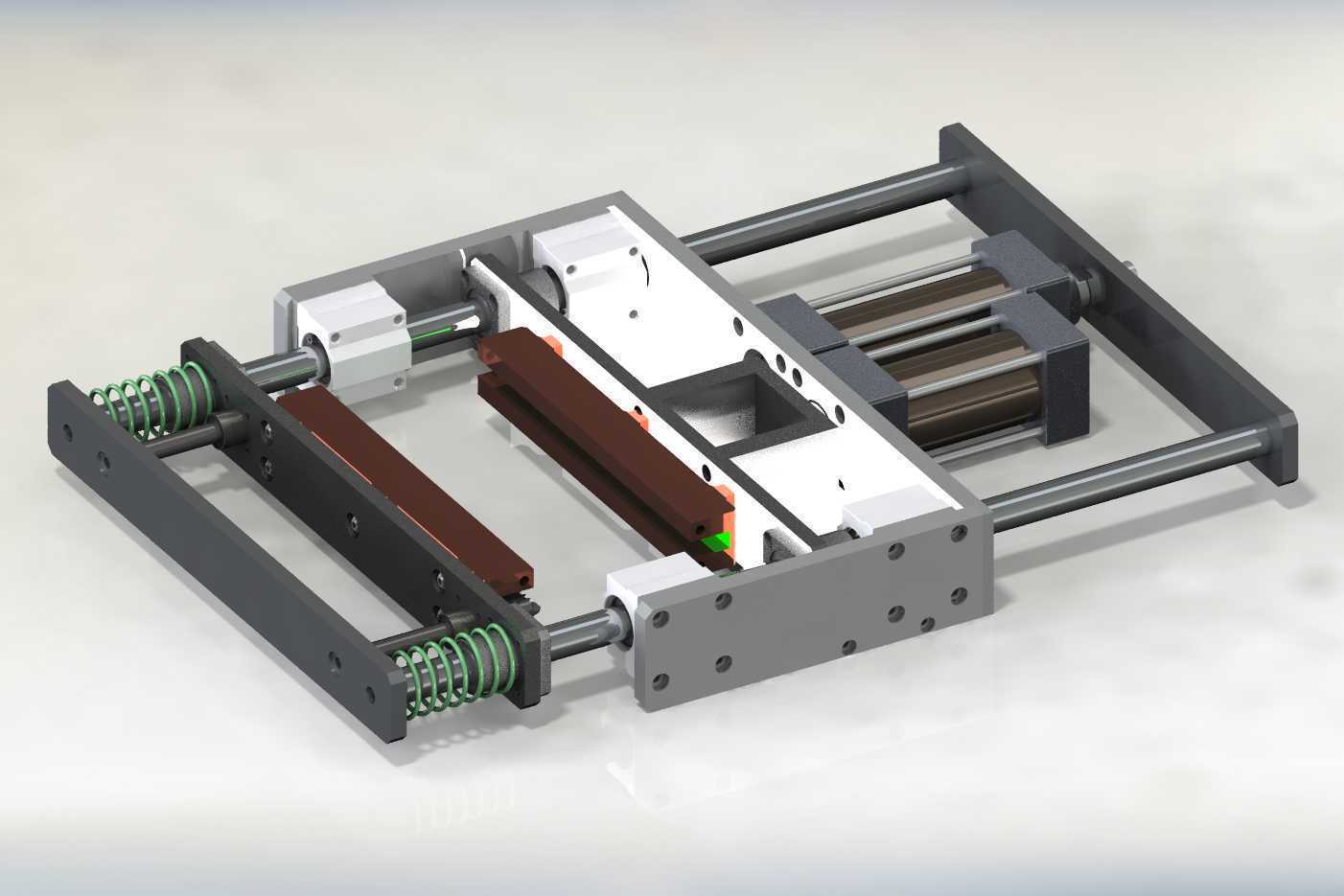

　　这套滑台式夹持机构主要面向金属型材加工环节的焊接、切割工序配套使用，常见于小型五金件加工、钣金件批量生产的工位上，用来替代人工手持工件完成定位压紧，避免加工过程中工件移位导致的焊缝偏移、切割尺寸超差问题，同时减少操作人员直接接触焊渣、切割飞溅的安全隐患。从结构布局来看，整体采用双光轴导向的滑台架构，两根平行布置的镀铬光轴作为滑动承载基准，两端通过立式支撑座固定在底部安装基板上，滑台部分搭配直线轴承实现低阻尼往复滑动，滑动行程范围内设置了等节距圆柱压缩弹簧作为复位元件，弹簧套在导向光轴外侧，一端抵靠在固定支撑座端面，另一端与滑台的活动座端面接触，当滑台受外力驱动向加工位移动时弹簧被压缩，外力撤除后弹簧可推动滑台自动回到初始上料位置，

　　不需要额外设置复位驱动源，简化了配套动力配置。中间的夹持部位采用上下分体式压块结构，压块接触面做了防滑纹理处理，针对不同厚度的板件、型材可以通过调整压块的锁紧螺栓行程来适配夹持厚度，不需要更换整套夹具就能兼容一定尺寸范围内的工件，适配多品种小批量的加工场景。设计过程中优先考虑了加工过程的受力情况，焊接和切割作业时工件会受到焊枪轴向推力、切割头的侧向切削力，因此底部安装基板采用加厚钢板加工，所有连接位置均采用内六角圆柱头螺栓锁紧，导向光轴的支撑座设置了定位销孔，装配时通过销钉保证两根光轴的平行度公差控制在0.02mm以内，避免滑台滑动过程中出现卡滞、爬行问题。安装边界方面，整体结构的长宽尺寸控制在400mm*250mm范围内，

　　底部基板预留了四个沉头安装孔，可以直接固定在标准焊接工作台的T型槽上，也可以配套安装在自动化生产线的输送线旁侧，不需要对原有工位做大规模改造就能完成部署。滑台的驱动端预留了标准气缸连接法兰，可以根据产线自动化程度选择手动推压、气缸驱动或者伺服电缸驱动的方式，适配从手工工位到全自动化产线的不同配套需求。夹持压块的位置做了可调节设计，松开压块的锁紧螺栓就可以沿滑台的横向槽调整两个压块的间距，适配不同长度的工件装夹，当加工长尺寸工件时可以将两个压块调整至两端位置，避开中间的焊接、切割作业区域，防止焊渣飞溅到压块的连接螺纹部位造成螺纹损坏，也避免切割过程中切到夹具本体。导向光轴的表面做了硬铬镀层处理，硬度达到HRC60以上，

　　能够抵御焊接飞溅的烫损以及切割粉尘的磨损，延长导向部件的使用寿命，直线轴承部位加装了防尘密封圈，减少金属粉尘进入轴承内部造成的磨损卡顿。弹簧的选型经过了受力校核，复位推力控制在150N左右，既能够保证滑台顺畅复位，又不会因为推力过大导致工件上料时需要施加过大的操作力，降低操作人员的劳动强度。整体结构没有采用复杂的异形零件，90%以上的零部件都可以采用标准机加工件或者采购标准五金件完成装配，后期维护时如果出现零件损坏，可以快速更换备件，不需要整台夹具报废，降低了工位的运维成本。在实际应用场景中，这套夹具可以配套氩弧焊机、等离子切割机使用，装夹厚度0.5mm到6mm的碳钢、不锈钢板件以及小型铝型材，完成直缝焊接、定长切割等工序，装夹重复定位精度可以控制在0.1mm以内，能够满足常规五金加工的精度要求，相比通用台钳装夹，工件的装夹拆卸速度可以提升40%以上，尤其适合批量零件的连续加工作业。
