壁挂式平板显示设备安装固定支架结构

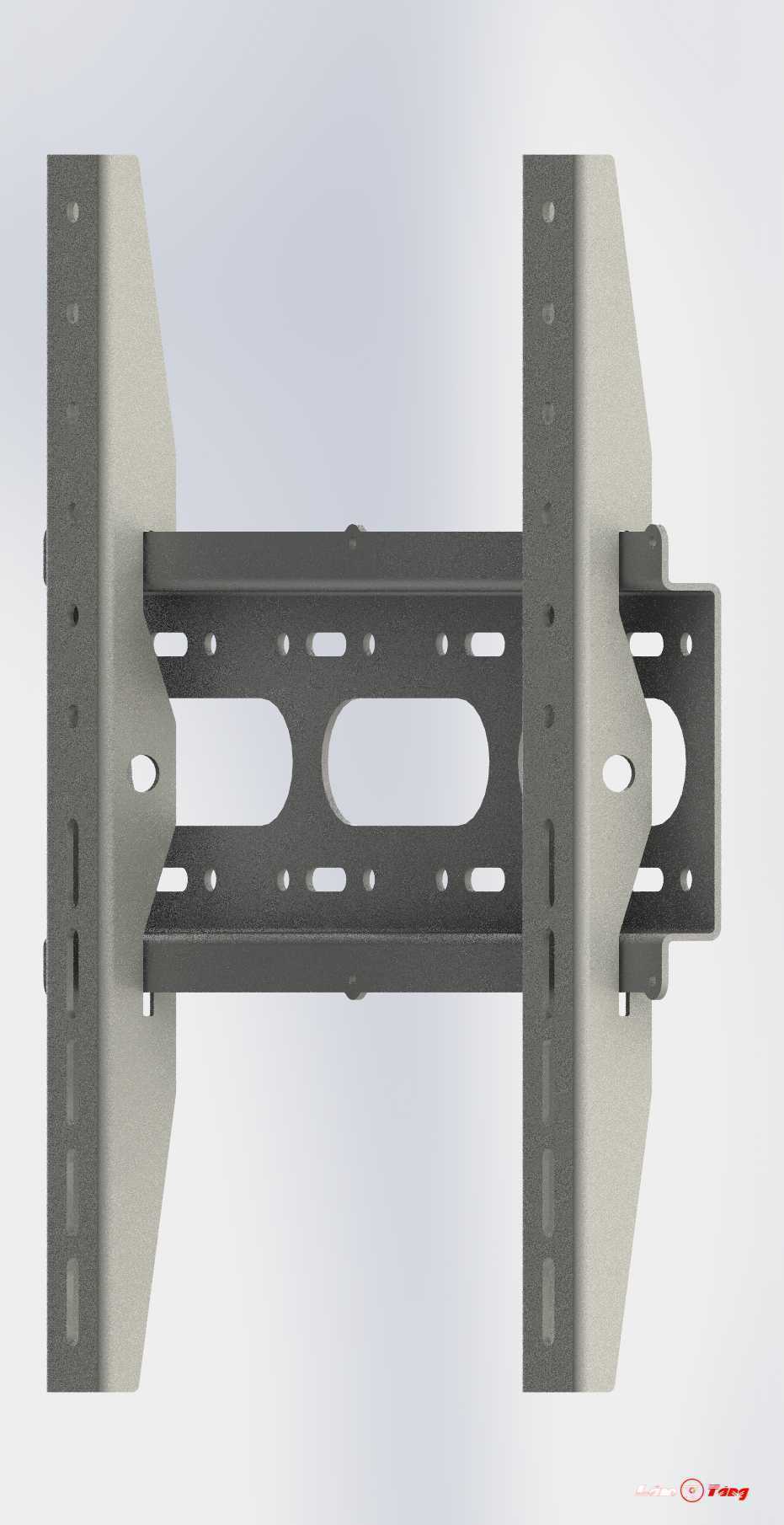

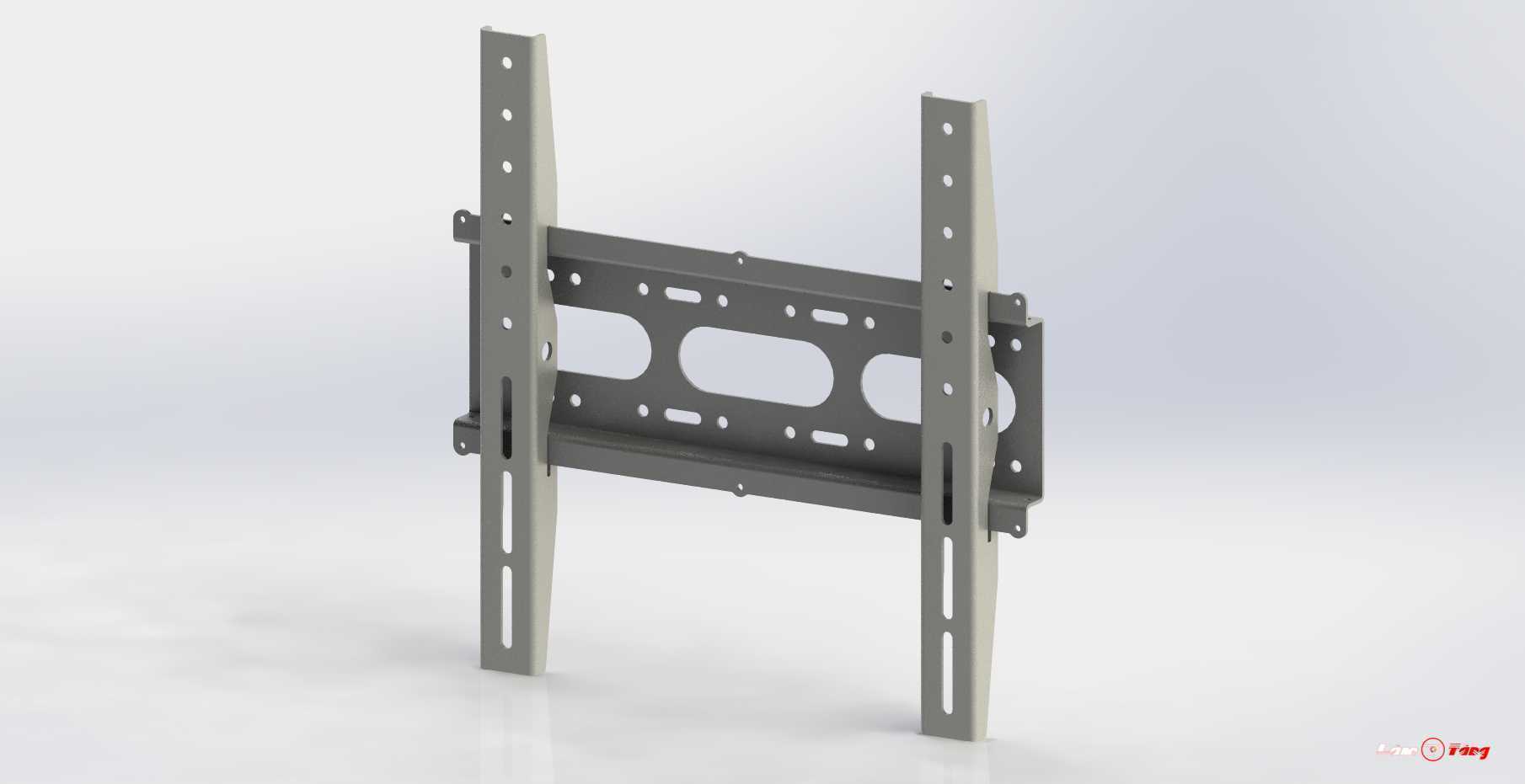

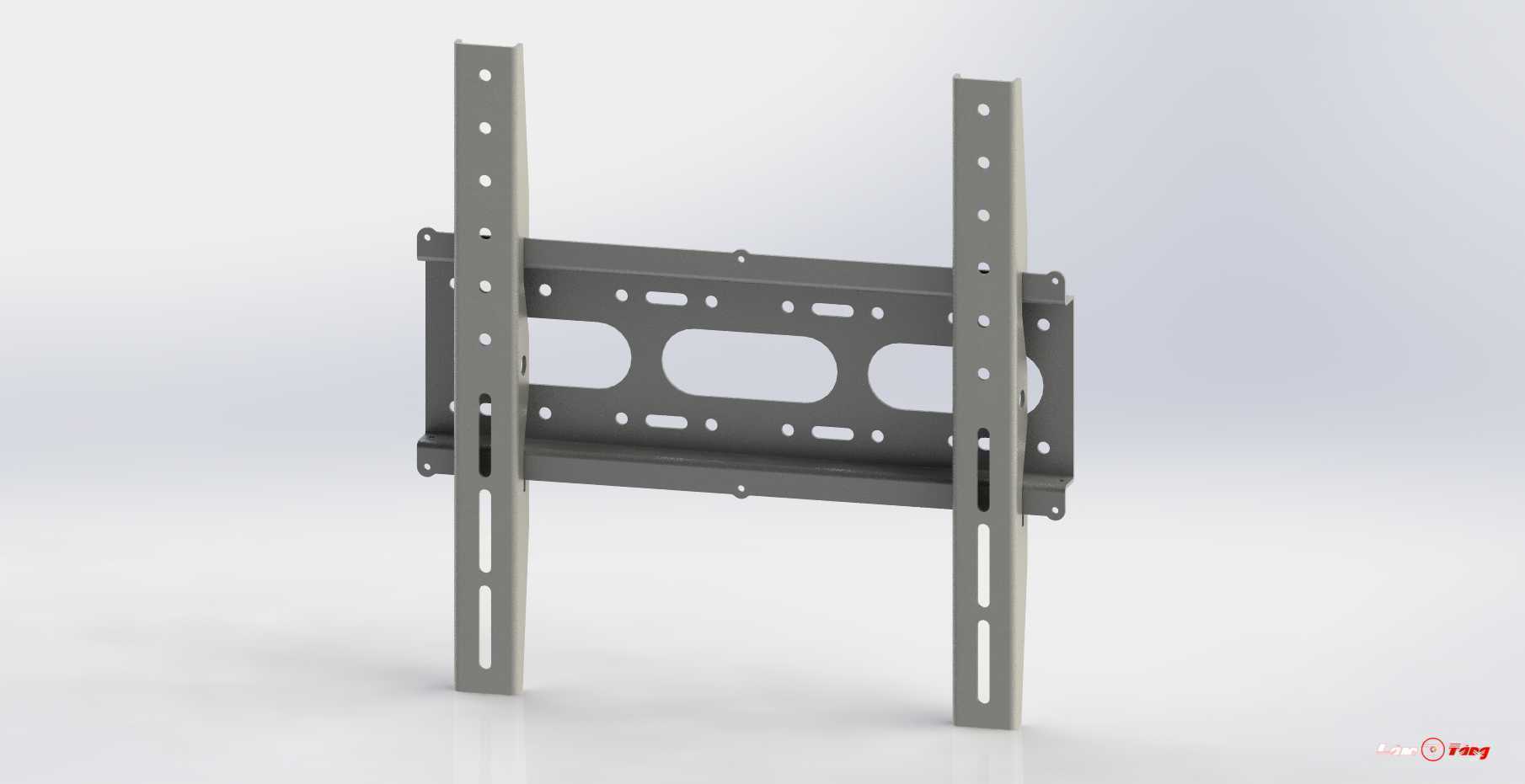

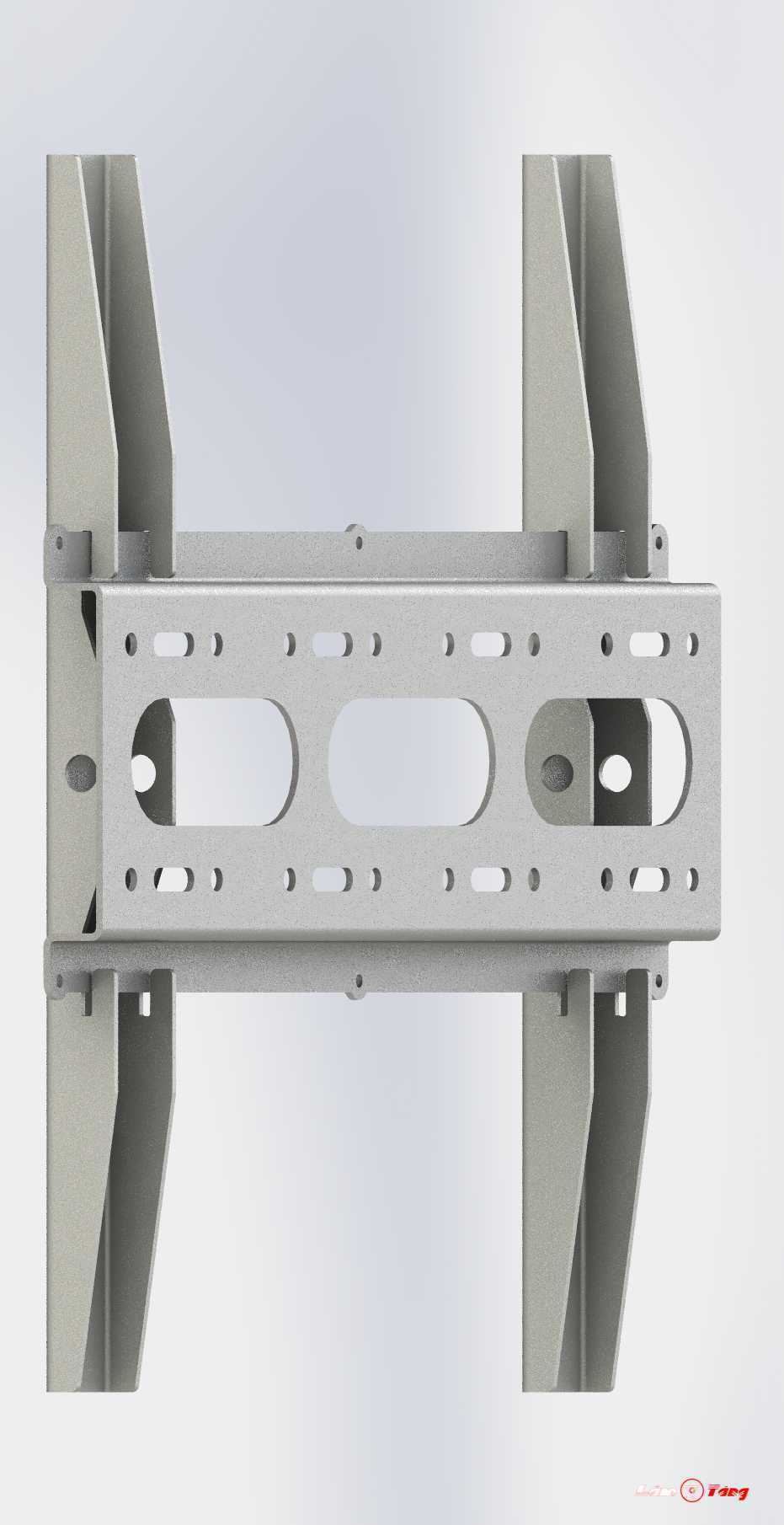

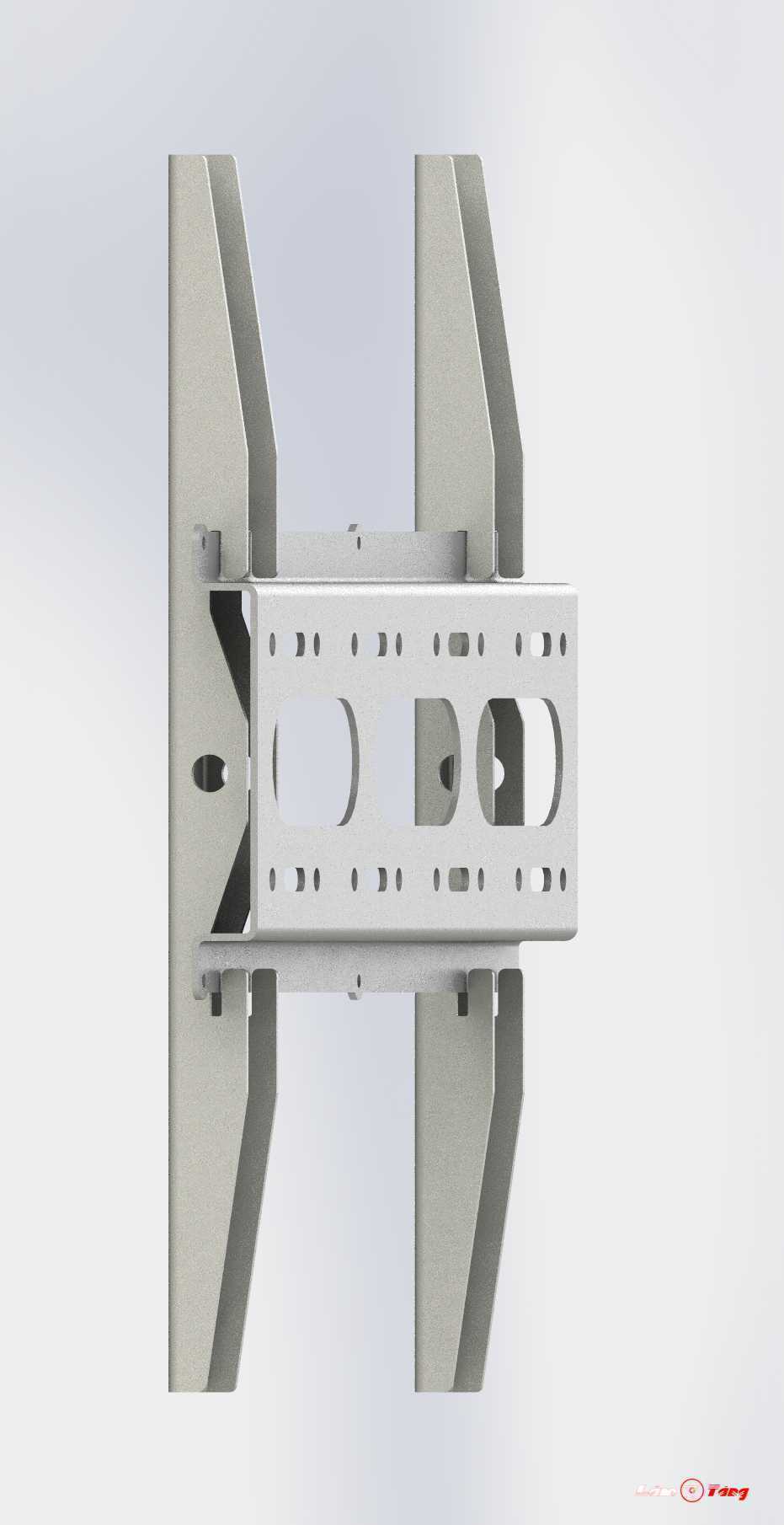

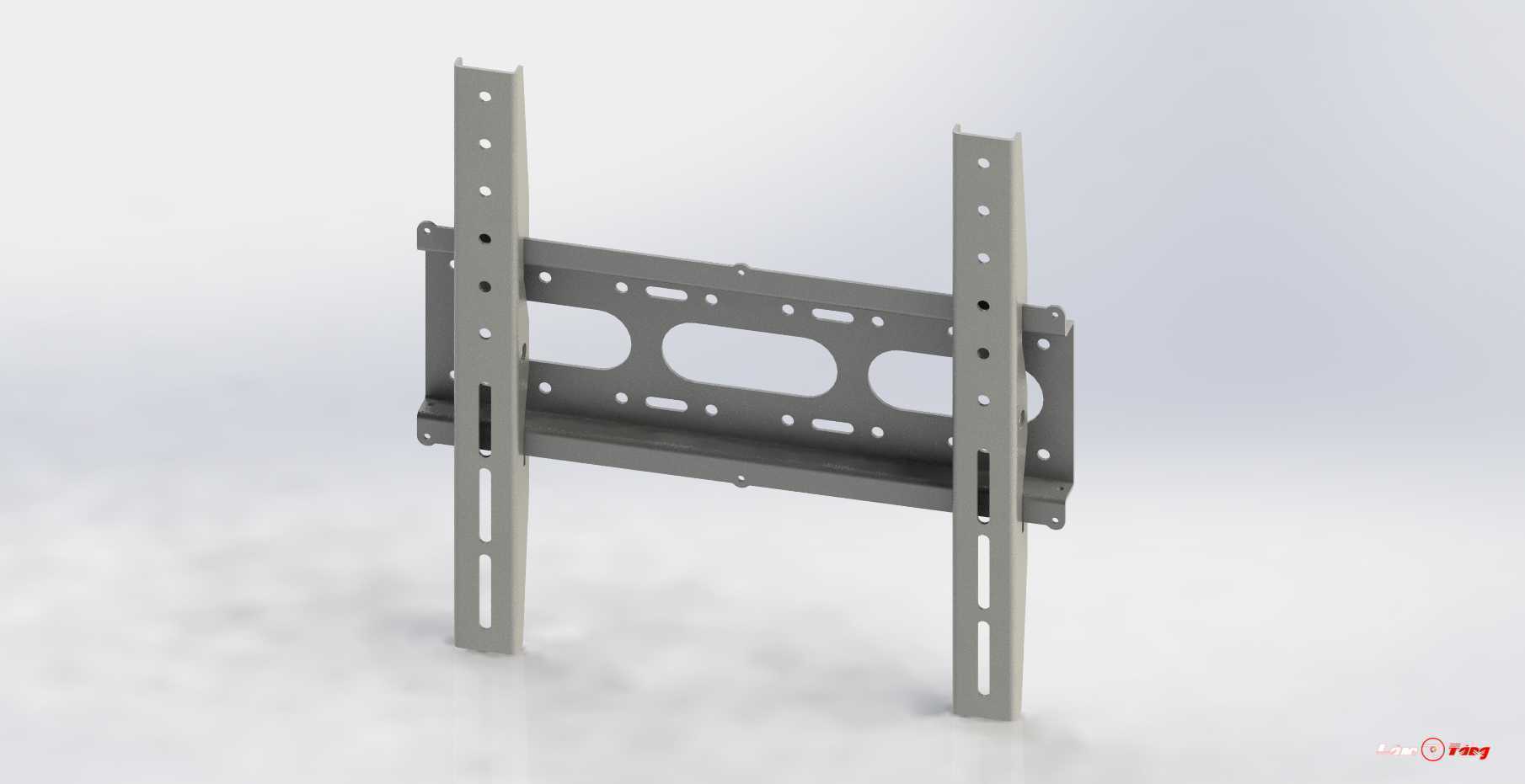

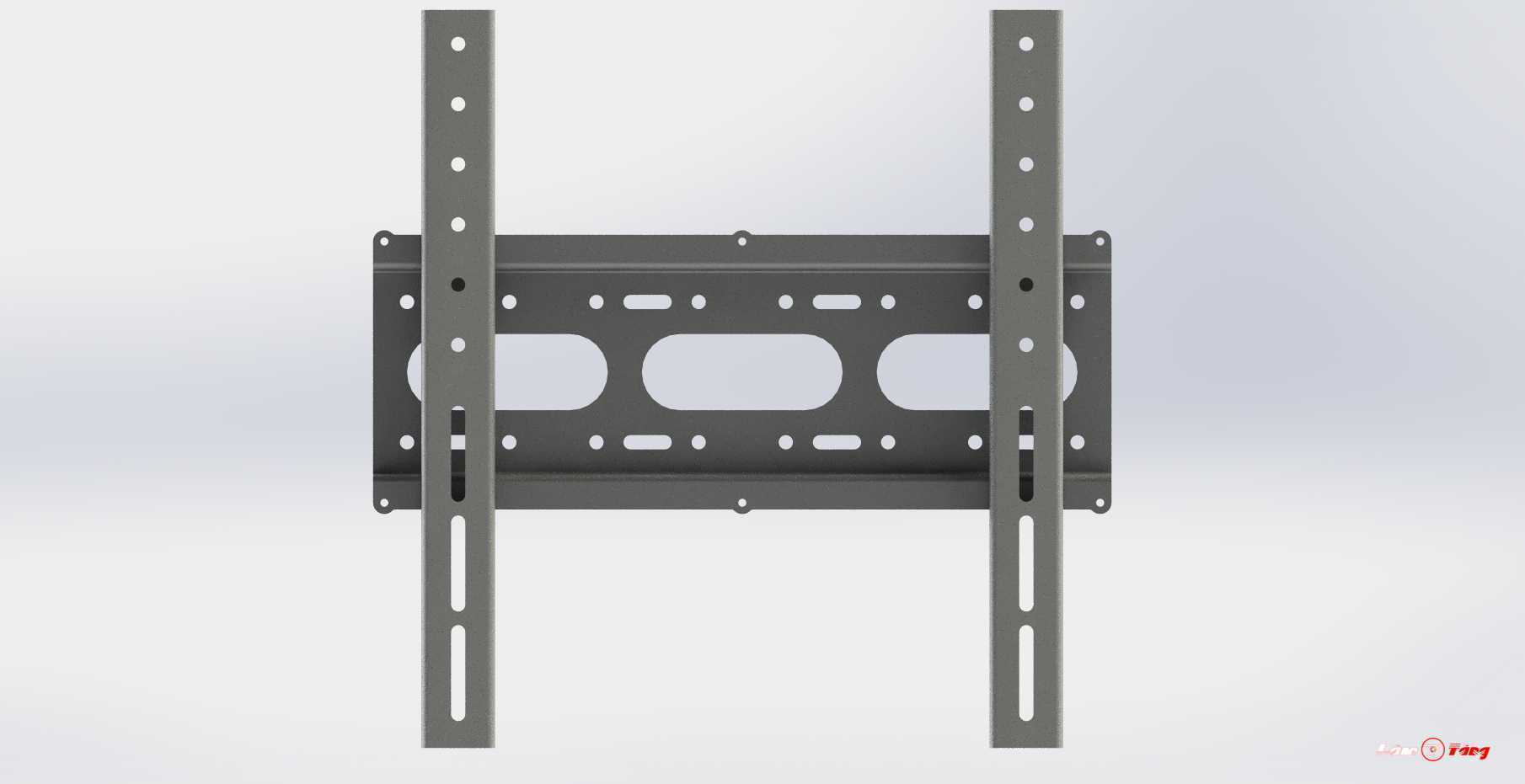

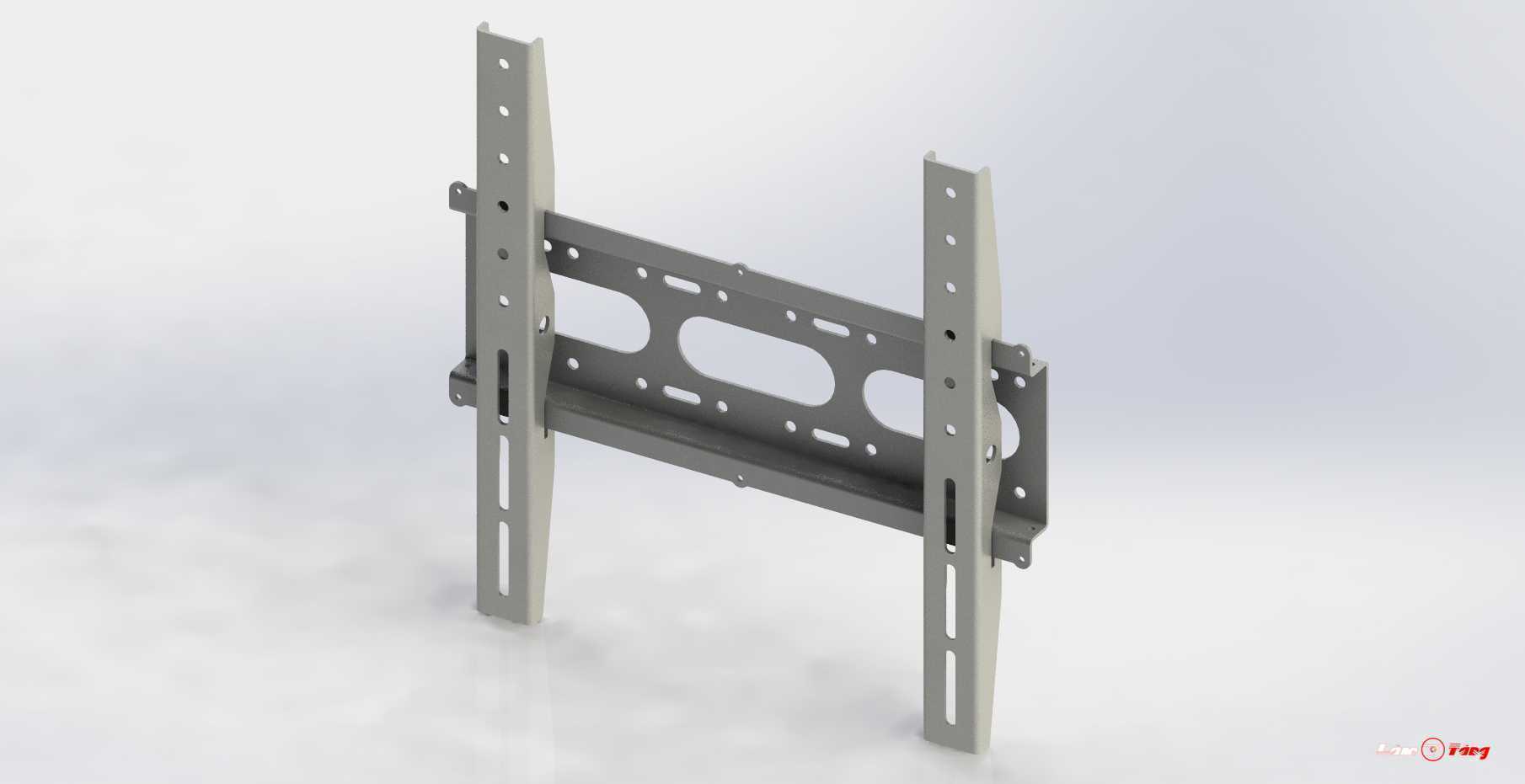

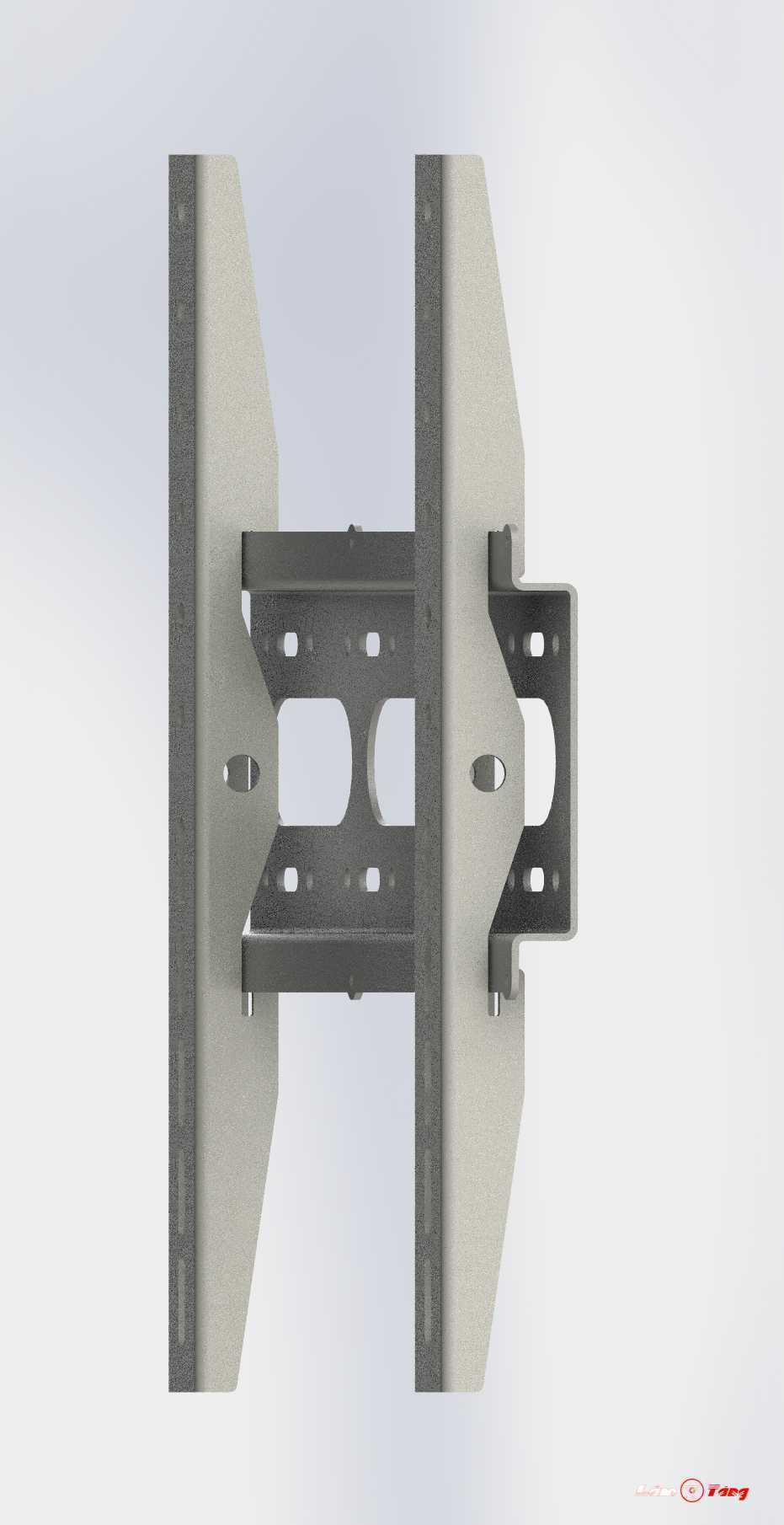

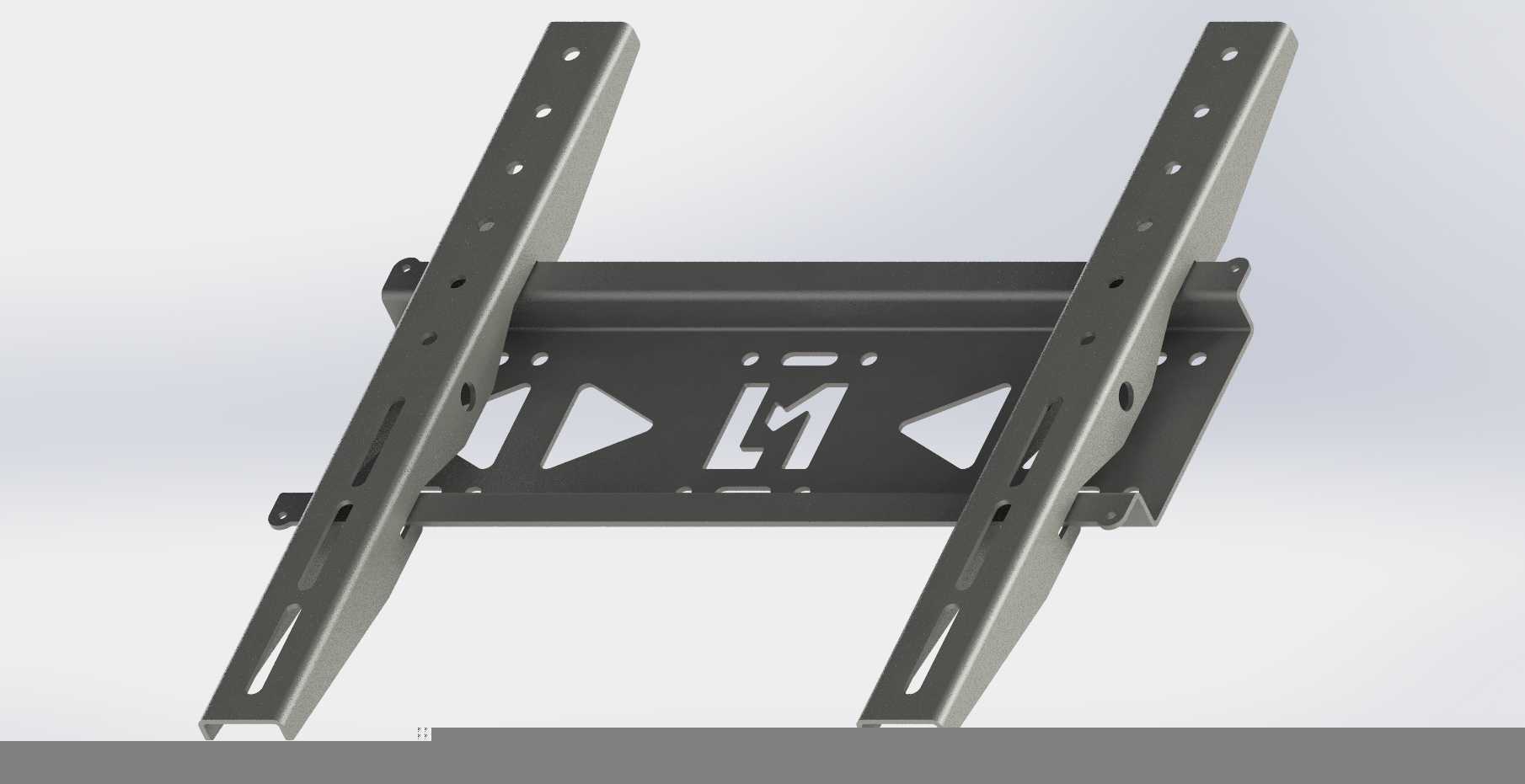

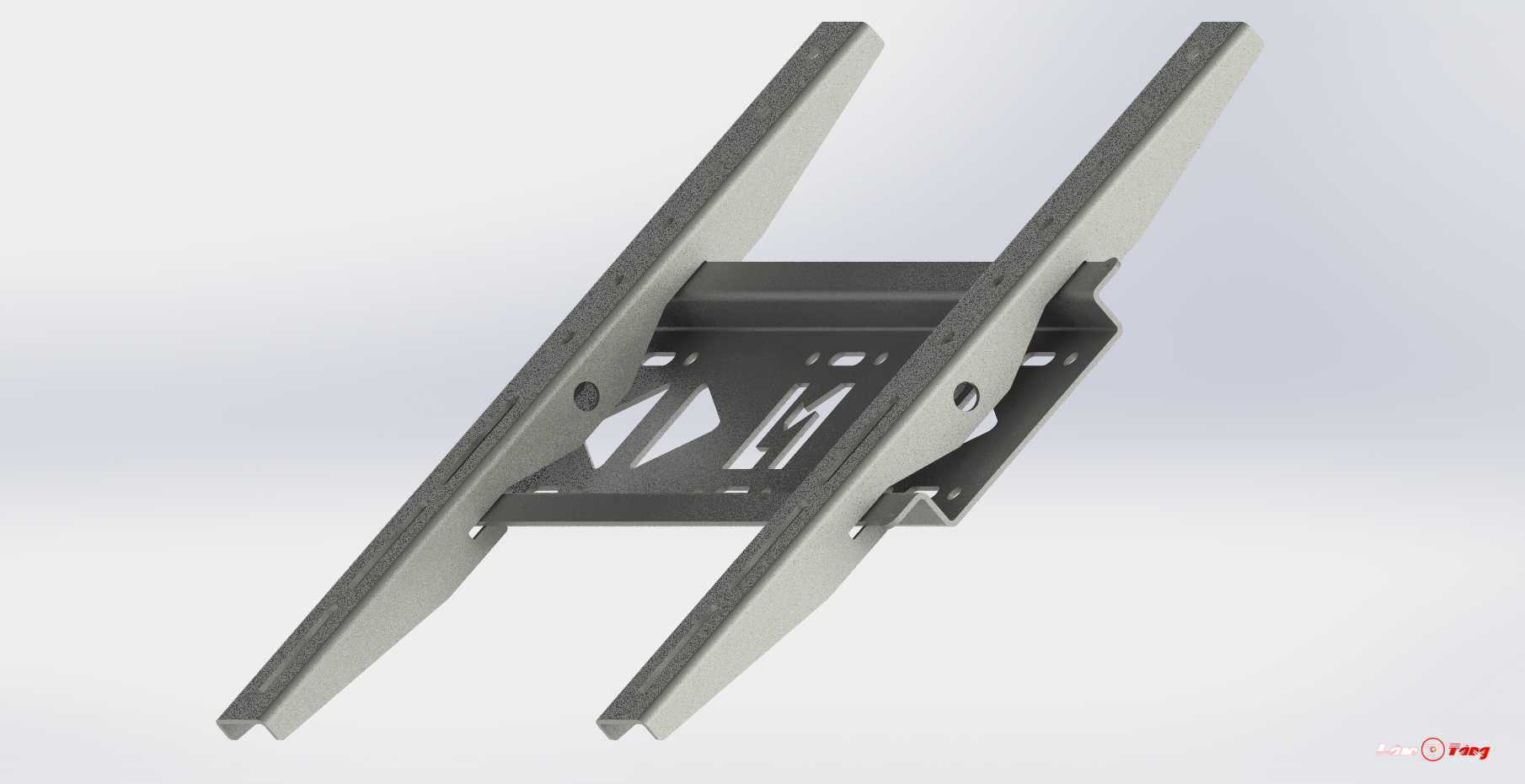

　　这类壁挂安装支架主要面向家用客厅、商用办公会议室、连锁门店展示区、公共区域信息发布屏等场景的平板显示设备固定需求，替代传统落地式底座释放桌面与地面空间，同时避免设备放置不稳带来的倾倒风险，尤其适配中小尺寸的液晶、OLED平板显示终端的墙面贴装需求。从功能特性上看，该支架采用分体式挂装结构，分为墙面固定基座与显示设备连接挂臂两个核心部分，安装时先将基座通过膨胀螺栓固定于实心砖墙、混凝土墙等符合承重要求的墙面上，再将挂臂通过配套螺丝固定在显示设备背部的标准VESA安装孔位上，最后将挂臂与基座对位卡合即可完成初步安装，部分结构预留了锁止孔位，可加装固定螺丝防止设备被意外抬起脱落，适配公共区域的防拆需求。设计过程中优先考虑了安装容错性，

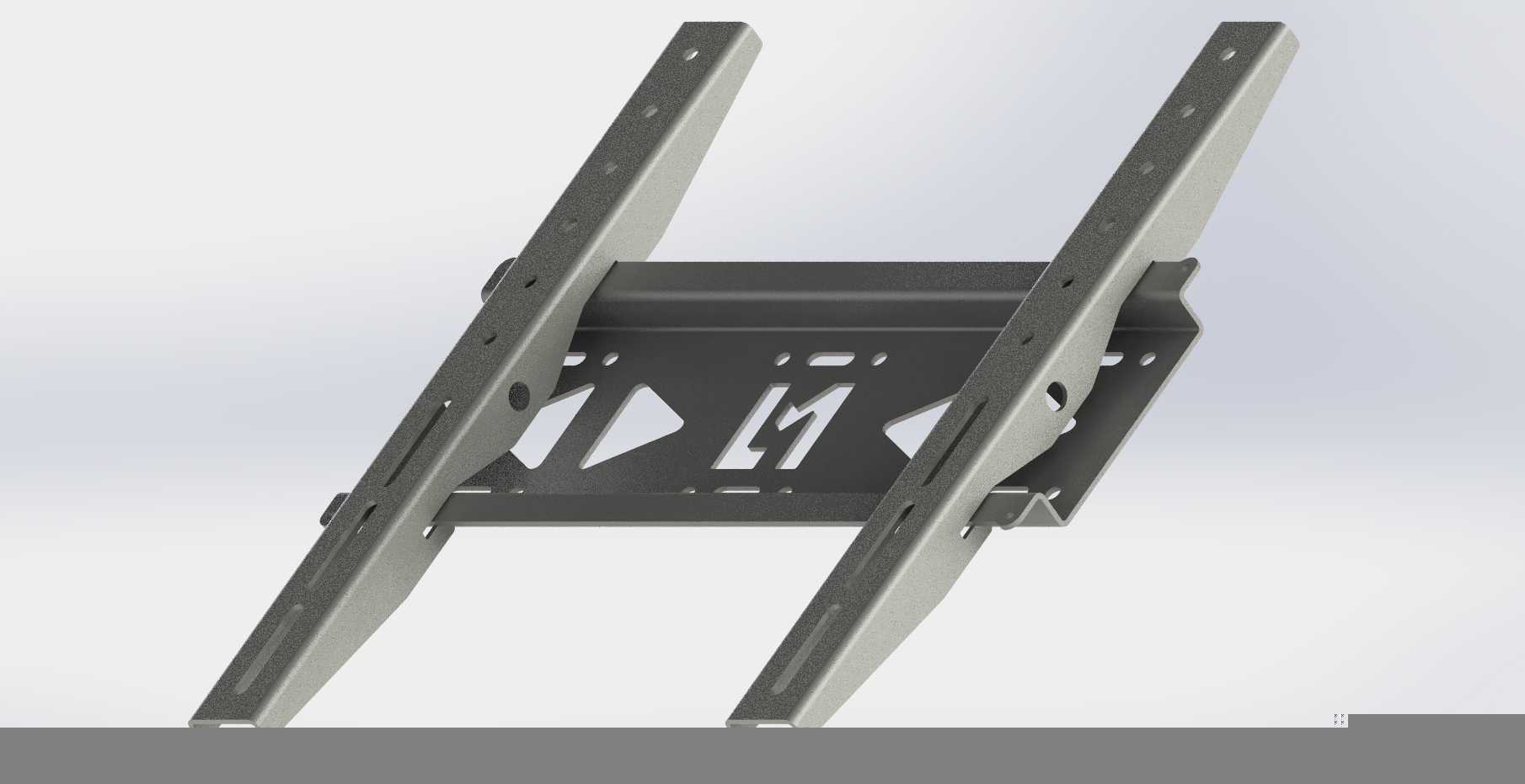

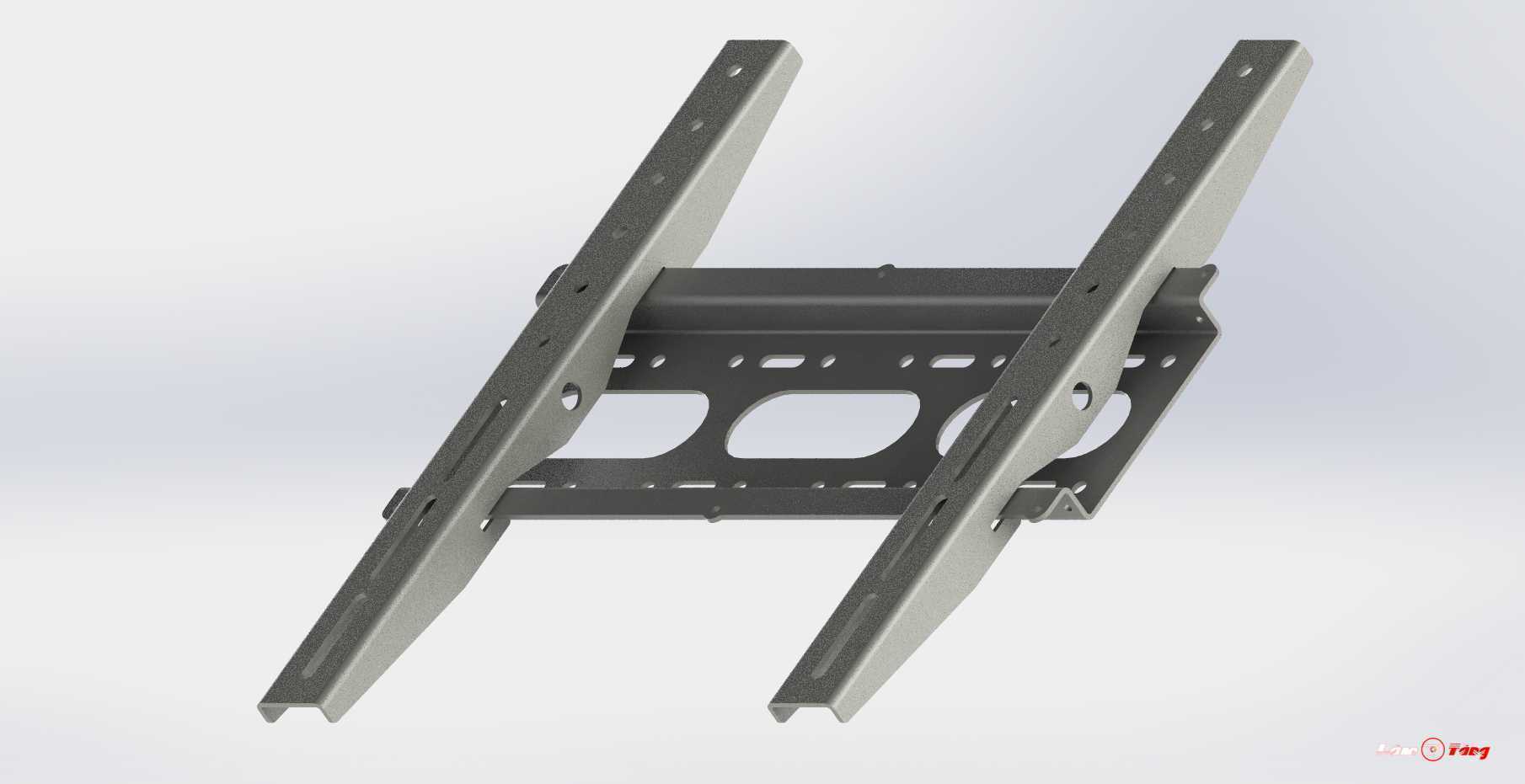

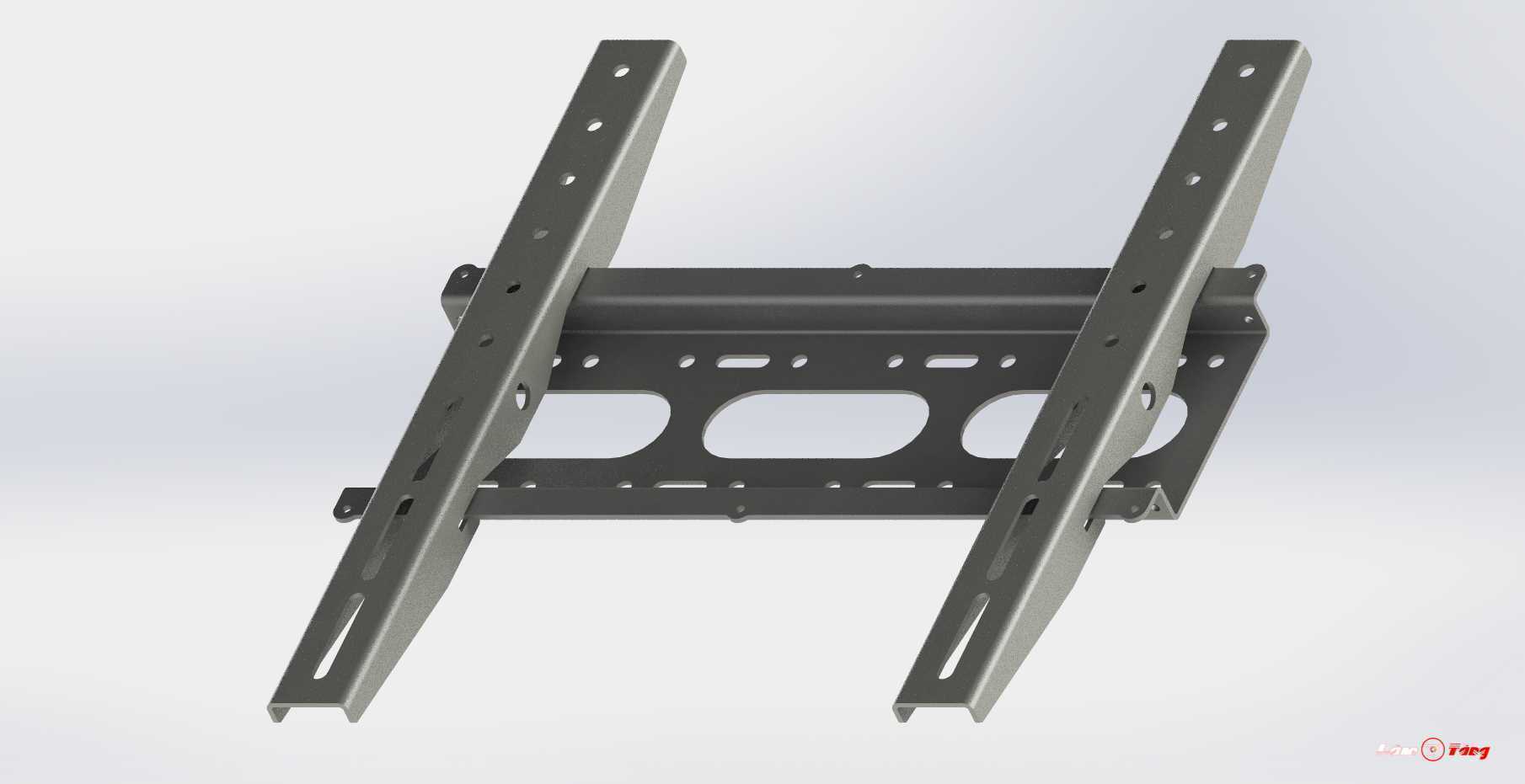

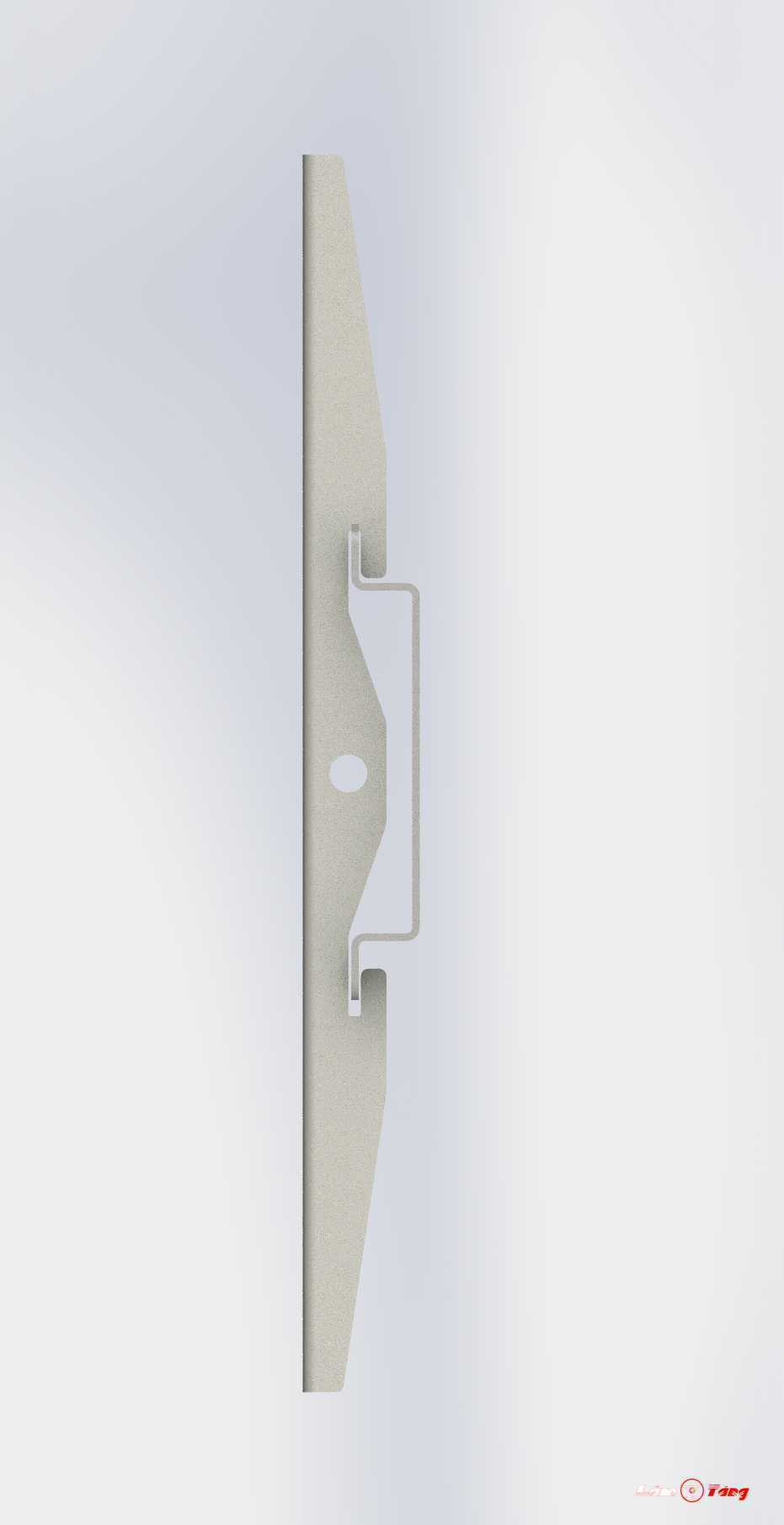

　　挂臂上的长条形调节孔可以兼容一定范围内的孔位偏差，即使墙面打孔或者设备背部孔位存在小幅误差，也能顺利完成对位安装，无需重新扩孔调整；支架整体采用冷轧钢板冲压成型工艺，主体板材厚度经过承重校核，能够匹配对应尺寸段显示设备的重量负载，避免长期使用出现形变下垂。结构上的镂空设计一方面减少了板材用量降低整体自重，另一方面也为显示设备背部的接线预留了操作空间，HDMI、电源线等线材可以直接从镂空区域穿出整理，不会出现线材被支架挤压弯折的情况，同时镂空结构也能提升设备背部的空气流通效率，辅助显示设备工作时的散热。安装边界方面，该支架属于贴墙式安装结构，安装完成后显示设备背部与墙面的间隙控制在较小范围内，整体视觉效果更简洁，

　　不会出现突出墙面过多的突兀感；支架的竖向挂臂长度覆盖了常规中小尺寸显示设备的背部孔位间距范围，横向的基座宽度经过受力优化，两个墙面固定点的间距能够将设备重量均匀分散到墙面上，避免单点受力过大导致墙面开裂或者固定螺栓松脱。挂臂两侧的延伸结构做了圆弧倒角处理，没有尖锐的外露边角，安装过程中不会划伤施工人员或者设备外壳，表面采用喷塑处理，兼具防锈能力与哑光质感，不会因为长期使用出现锈蚀掉漆的情况，适配多数家居与商用场景的装修风格。从结构受力角度分析，该支架的受力路径清晰，显示设备的重量通过挂臂传递到基座的卡合结构上，再通过基座上的两个固定螺栓均匀传递到墙体内部，卡合位置做了翻边加强处理，能够承受垂直方向的重力负载同时，

　　也能抵抗一定的水平方向拉扯力，避免日常清洁或者调整线材时设备从支架上脱落。支架的安装孔位都做了沉台设计，固定螺丝安装完成后螺丝头部不会突出支架表面，保证挂臂与基座卡合时能够完全贴合，不会出现间隙导致安装后设备晃动。不同于可调角度的挂架，这款贴墙式支架结构更简单，零部件数量少，安装步骤更简便，普通用户参照安装说明即可独立完成安装，不需要专业施工团队操作，同时因为没有活动铰接结构，长期使用不会出现铰接部位磨损导致的设备下垂问题，结构稳定性更强，适合不需要调整观看角度的固定安装场景使用。
