带底座弹簧杆结构创意摆件三维设计

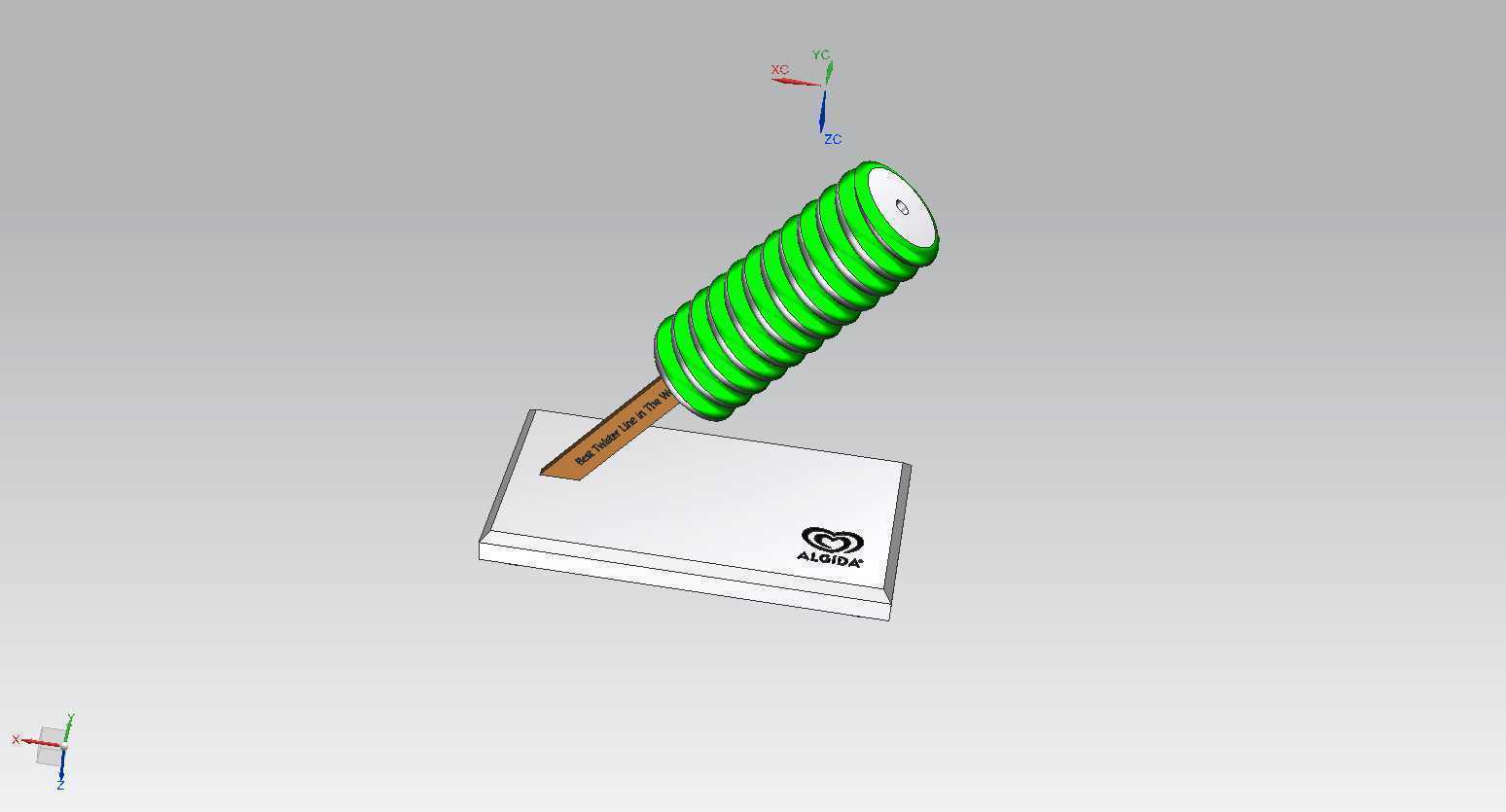

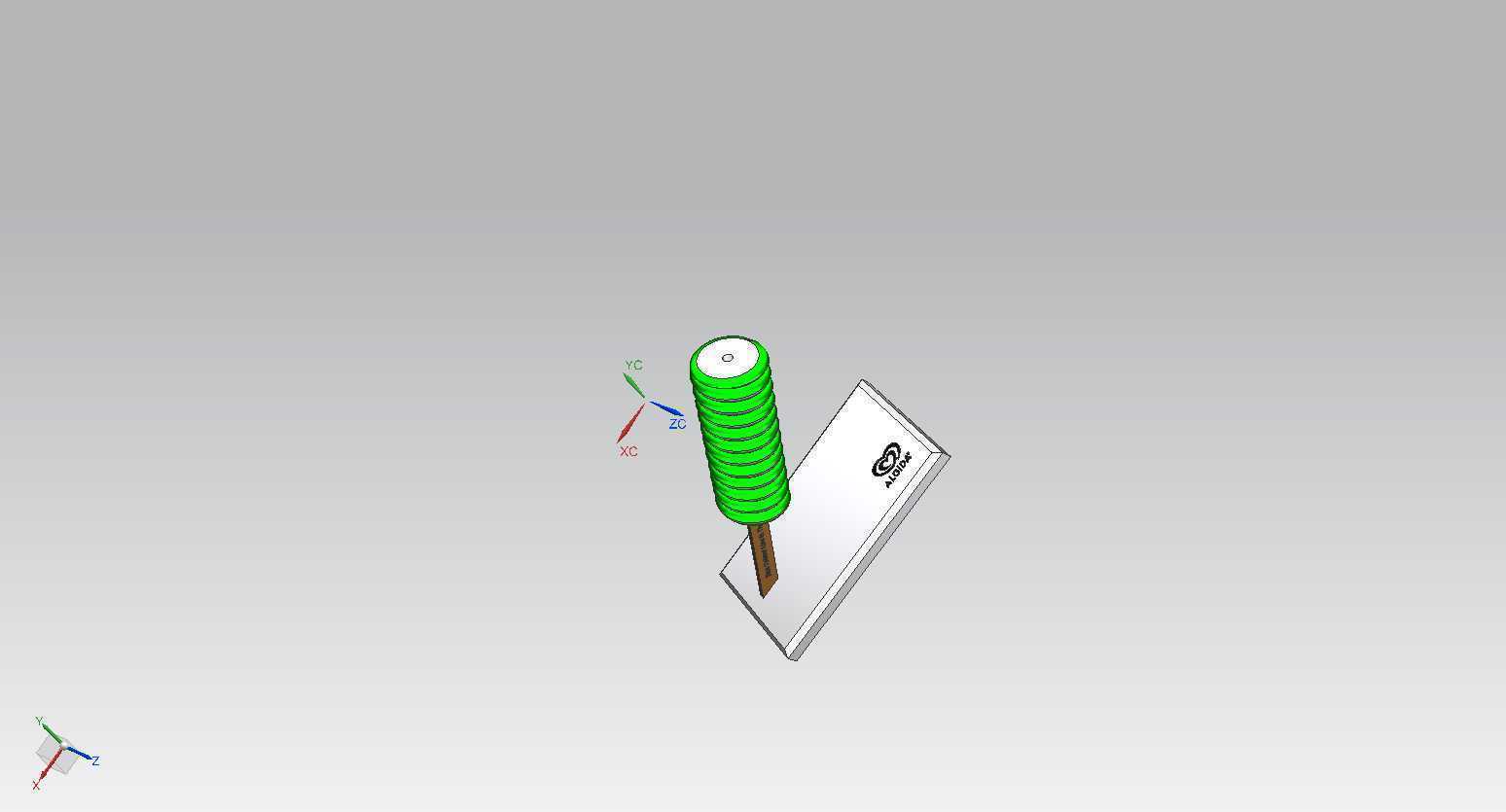

　　该结构件的设计初衷，是面向桌面展示场景的小型支撑类摆件，核心功能是通过带螺旋弹性的杆体搭配木质插杆与方形底座，实现小型标识牌、装饰件的稳定承托，同时借助弹簧杆的弹性形变能力，让上部承托的物件可在受外力触碰后产生小幅往复摆动，提升展示过程中的互动趣味性。从实际应用场景来看，这类结构常被放置在品牌展示台、文创产品展陈区、桌面装饰区域，既可以作为品牌标识的承载支架，也可单独作为工艺摆件使用，适配室内常温干燥的使用环境，不具备重载承重能力，仅针对轻质小型展示物件做支撑设计。

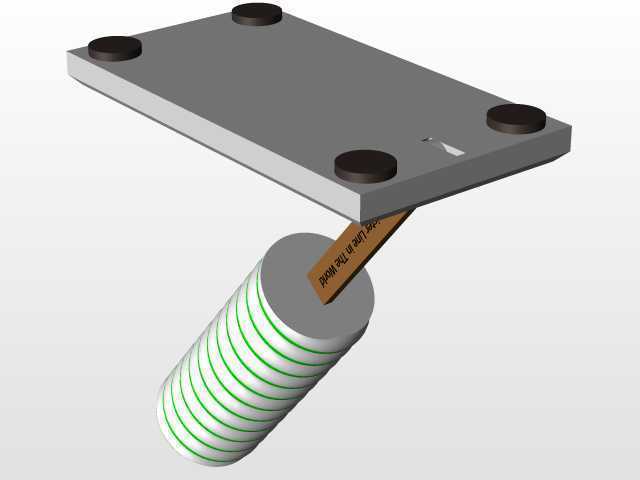

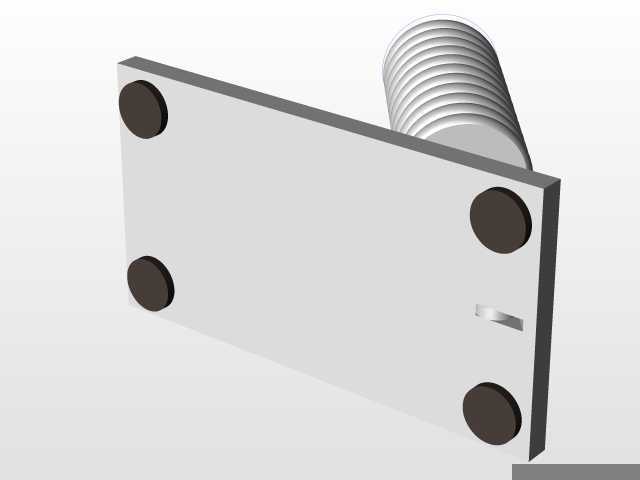

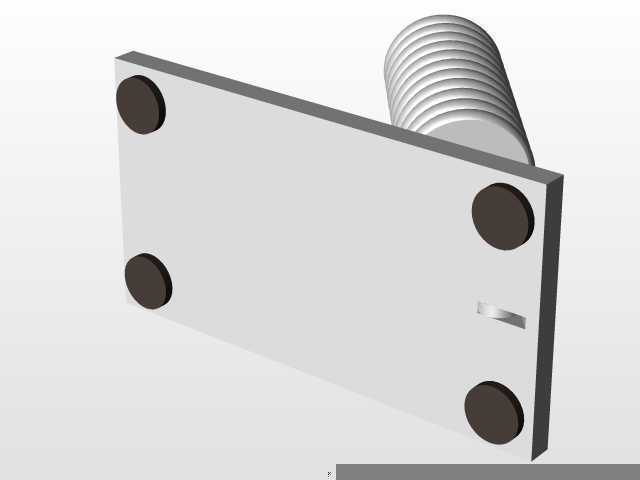

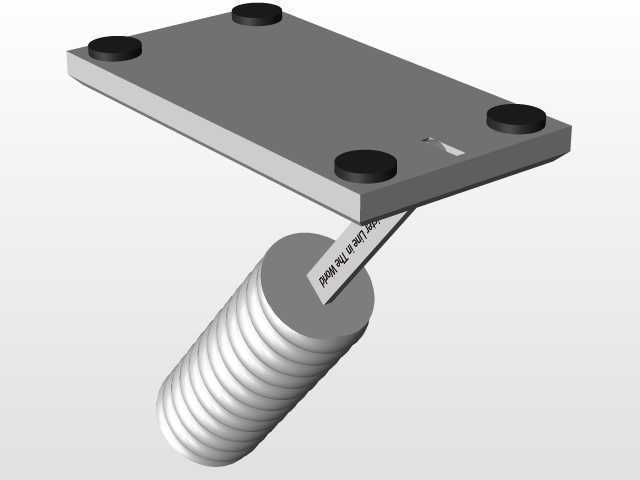

　　设计过程中，首先确定了底座的安装边界，方形底座采用带圆角的薄方块结构，边缘做了小尺寸倒角处理，避免尖锐边角划伤接触面，底座上表面预留了与木质插杆匹配的沉孔，插杆与沉孔采用小过盈配合，装配后无需额外粘接即可保证插杆垂直固定，不会出现松脱晃动的问题。插杆部分选用木质质感的圆柱结构，直径与弹簧杆的内孔尺寸匹配，弹簧杆套入插杆上部后，依靠弹簧自身的内径抱紧力实现与插杆的固定，无需额外紧固件，装配流程简单，普通操作人员无需工具即可完成组装。

　　弹簧杆部分是整个结构的核心功能件，采用等节距螺旋弹簧结构，弹簧丝直径、弹簧中径、有效圈数都经过匹配计算，保证弹簧杆在垂直状态下具备足够的支撑刚度，承托上部小型物件时不会出现过度弯曲下垂，同时在受到水平方向外力时，可产生15度以内的倾斜形变，外力撤销后可自动回弹至初始垂直位置，不会出现永久变形。弹簧杆的顶端做了平圈收口处理，顶端面平整，可直接粘接小型展示牌或者装饰头，不需要额外做连接结构适配。

　　外形尺寸方面，整体组装完成后总高度控制在150毫米以内，底座边长为60毫米，厚度10毫米，放置在桌面时占用空间小，底座自身重量足够保证整体结构的稳定性，在弹簧杆摆动过程中底座不会出现侧翻或者移位的问题。弹簧杆的外径为12毫米，木质插杆露出底座的长度为40毫米，插入弹簧杆内部的长度为20毫米，足够的插入深度保证了弹簧杆与插杆连接的可靠性，即使反复摆动也不会出现弹簧杆从插杆上脱落的问题。

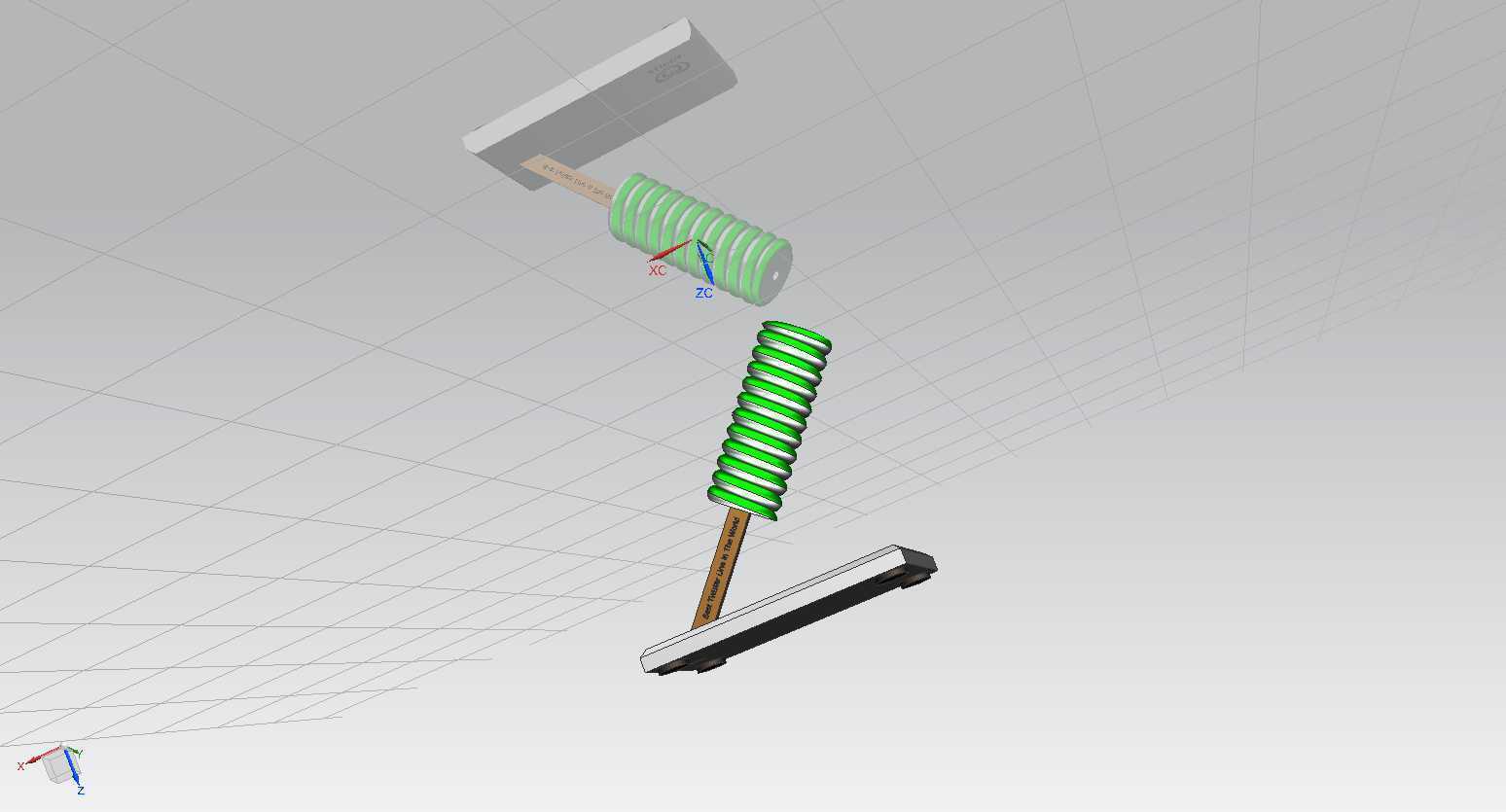

　　从结构设计的合理性来看，整个产品拆分后仅包含方形底座、木质插杆、螺旋弹簧杆三个独立零件，零件数量少，加工难度低，底座可采用注塑或者金属压铸工艺批量生产，插杆可采用实木切削或者塑料仿木注塑加工，弹簧杆采用标准弹簧绕制工艺即可生产，整体制造成本可控，适合批量生产投放市场。设计过程中特意规避了复杂的曲面结构，所有零件都具备良好的工艺性，不需要特殊加工设备即可完成生产，装配环节也不需要复杂的工装夹具，人工组装效率高。

　　在实际使用过程中，该结构不需要额外的固定安装，直接放置在平整的桌面、展台表面即可使用，维护成本极低，仅需要定期擦拭表面灰尘即可，没有易损件，弹簧部分采用金属材质制作，表面做喷塑处理，具备良好的防锈能力，长期使用也不会出现锈蚀掉漆的问题。针对展陈场景的需求，底座上表面预留了品牌标识的印制区域，可直接丝印或者激光雕刻品牌LOGO，不需要额外做结构改动即可满足不同客户的定制化展示需求。
