带透明护罩的轮式拾取摆放执行机构

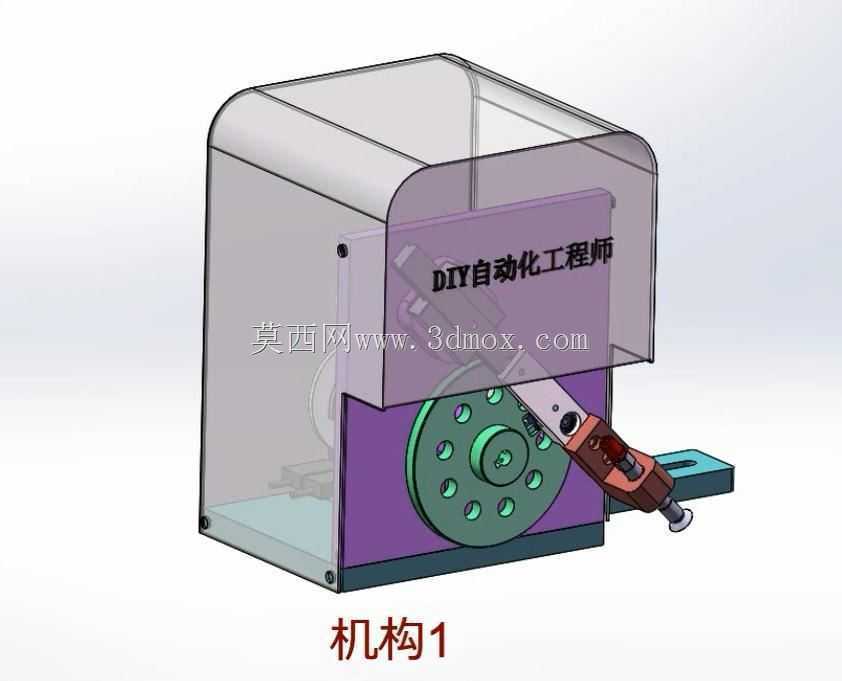

　　这套轮式驱动的拾取摆放执行机构，主要面向小尺寸零散工件的工位间短距离转运场景，常见于电子元器件组装、小五金件分拣、文具配件装配这类产线，负责把上一工位输出的零散工件，精准拾取后转运到下一工位的定位治具上，替代人工完成重复性的取放动作，适配节拍在每分钟30-60次的中低速产线，不会出现人工操作长时间作业后的定位偏差问题。整套机构的动力输入来自后侧的带孔轮盘，轮盘上的环形排布孔位是和驱动端的销齿配合的传动接口，动力输入后通过轮盘内置的凸轮槽，把连续的旋转运动转化为前端摆臂的复合运动：摆臂会先沿垂直方向下行到工件取料位，端部的吸头或者夹头完成工件拾取后，摆臂抬升同时沿水平方向摆动到放料位，再下行把工件放置到定位点，

　　随后抬升复位完成一个工作循环，整个运动轨迹是固定的凸轮曲线，不需要额外的控制系统做轨迹规划，只要匹配驱动端的转速就能稳定运行，调试阶段只需要调整轮盘和驱动端的初始相位，就能对齐取放料的位置，比多轴机械手的调试门槛低很多，适合固定工位的单一重复取放作业。机构外侧的半包围透明护罩是设计里很实用的部分，护罩采用圆弧过渡的顶部造型，没有尖锐的凸边，安装时通过侧边的固定孔和机构底座锁合，把整个传动轮和摆臂的运动区域完全封闭在内，既可以避免产线作业时异物掉入传动轮的啮合位置造成卡滞，也能防止运动中的摆臂误碰到周边作业人员，透明材质不用拆开护罩就能直接观察内部机构的运行状态，日常巡检的时候可以直接看到轮盘传动、摆臂动作是否顺畅，

　　不需要频繁停机拆护罩检查。安装边界上，整套机构的底座是平板式结构，底部预留了四个长条形安装槽，可以直接锁在铝型材工作台的T型槽上，安装时的水平位置调整余量有20mm，不需要额外做转接板；机构整体的垂直高度不超过300mm，水平方向摆臂的最大伸出长度从底座边缘算不超过120mm，不会占用过多的产线安装空间，适合在现有产线上做改造加装，不需要对原有产线的布局做大幅调整。设计过程中特意把传动轮的凸轮槽做了开放式的外侧布局，后期如果需要调整取放料的行程，只需要更换对应曲线的轮盘就能适配不同尺寸的工件，不需要更换整个摆臂和底座组件，维护成本很低；摆臂端部的执行件接口是标准的快换结构，可以根据拾取的工件材质更换真空吸头或者气动夹指，

　　适配塑料小零件、金属冲压件、纸质垫片等不同类型的工件，不用重新设计摆臂结构。另外护罩和底座的连接位置做了密封胶条的预留槽，在有少量粉尘的作业场景下，可以加装胶条提升防护等级，避免粉尘进入凸轮槽加剧传动部件的磨损，延长机构的维护周期；轮盘的中心轴位置预留了润滑脂注油口，日常维护的时候不用拆开护罩，直接从护罩预留的对位注油孔就能加注润滑脂，保养操作很便捷。这套机构没有复杂的电控元件，纯机械结构的传动方式稳定性更强，在供电稳定性一般或者电控资源紧张的简易产线上也能使用，只要搭配普通的定速电机就能驱动，不需要配套复杂的运动控制器，整体的采购和使用成本比多轴拾取机械手低很多，适合中小批量生产的产线做自动化升级使用。
