带真空吸盘的反向取放执行机构

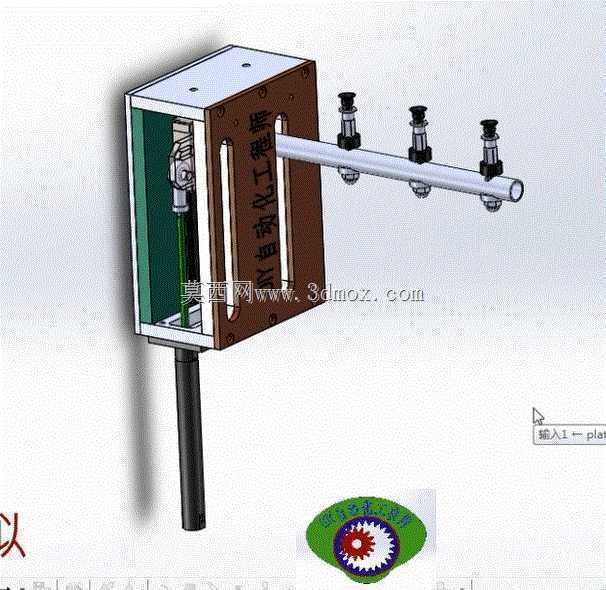

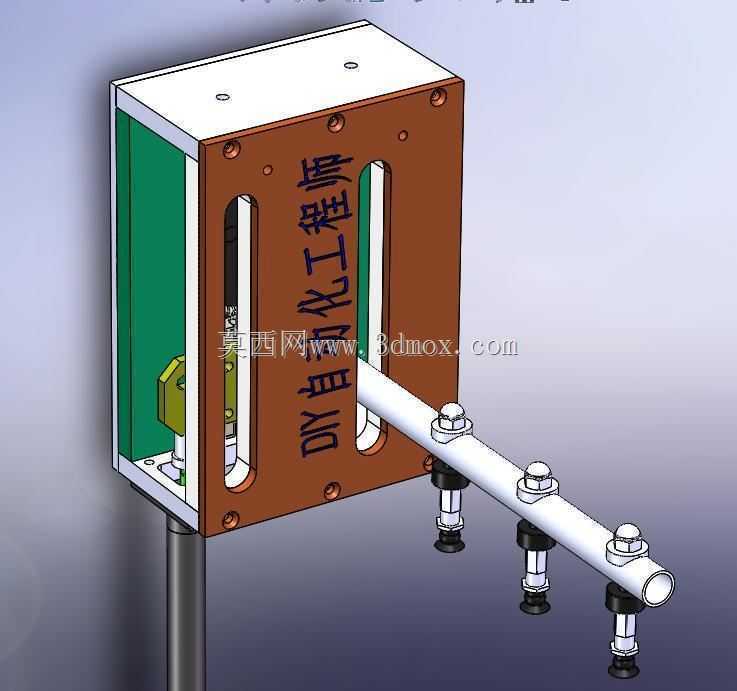

　　在3C电子小件装配、轻量工件上下料、包装线末端分拣这类需要频繁改变物料拾取姿态的工位上，常规正向取放机构往往需要额外搭配旋转轴来完成工件翻面动作，不仅增加执行端重量，还会拖慢节拍，这套反向取放执行机构就是针对这类场景做的结构优化。从结构布局来看，主体承载采用框式阳极氧化铝型材搭建安装基座，基座正面开有两条对称的长圆形安装槽，既可以调整内部导向组件的上下位置，也能适配不同安装面的孔位偏差，降低现场安装的对位难度。基座内部集成了直线导向单元与驱动衔接位，不需要额外外置导向轴，整体安装厚度控制在120mm以内，横向安装孔距预留了100mm的标准间距，能直接适配市面上多数轻型水平移栽模组、单轴机械手的末端安装法兰，不需要额外做转接板。

　　伸出的横向导杆采用空心不锈钢管制作，相比实心圆杆重量降低40%以上，能有效减少移栽过程中的悬臂颤动，导杆上通过快拧管接头固定了三组真空吸盘组件，吸盘的安装间距可以沿着导杆轴向自由调整，适配不同尺寸的片状、盒状轻量工件，单组吸盘的额定吸附重量在500g以内，三组协同工作时可以稳定拾取1.2kg以内的平整表面工件。这套机构的核心设计逻辑是将拾取动作的发力方向做反向布局，常规吸盘取件是从工件上方向下施压贴合后拾取，这套机构可以从工件的侧方或者下方空位伸入，通过调整吸盘的伸出角度完成反向吸附，不需要工件上方预留足够的下压空间，在料仓堆叠取件、狭窄工位内工件转移的场景里，能节省至少30%的竖向动作空间。导向部分采用内嵌式微型直线导轨，

　　滑块和驱动块直接衔接，没有多余的传动间隙，重复定位精度可以控制在±0.1mm以内，满足小件装配的对位要求。气路走线全部从空心导杆内部穿过，外部没有裸露的气管，避免机构高速移动时气管剐蹭周边设备，也减少气管弯折老化的故障点。安装边界上，机构整体竖向高度控制在200mm以内，横向伸出导杆的有效长度可以根据现场需求裁切调整，默认配置的导杆长度为180mm，吸盘最低点距离基座安装面的垂直距离预留了80mm的调节余量，能适配不同高度的料道与载具。在实际使用中，这套机构可以直接搭配笔形气缸或者微型伺服电缸作为驱动源，驱动行程预留了30mm的有效拾取行程，不需要额外增加行程限位块，机构本身的硬限位就能保证行程终点的位置精度。

　　和常规带旋转轴的取放机构相比，这套结构省去了旋转关节的回转间隙问题，也不需要布置旋转气路接头，后期维护只需要定期检查吸盘磨损情况与导轨润滑状态，维护成本降低60%以上，在小工件快速分拣、PCB板上下料、薄型包装盒转移这类不需要大负载的工位上，能直接替换传统的旋转取放模组，有效提升工位运行稳定性。
