马卡多产品仿皮纹理整体外观结构设计

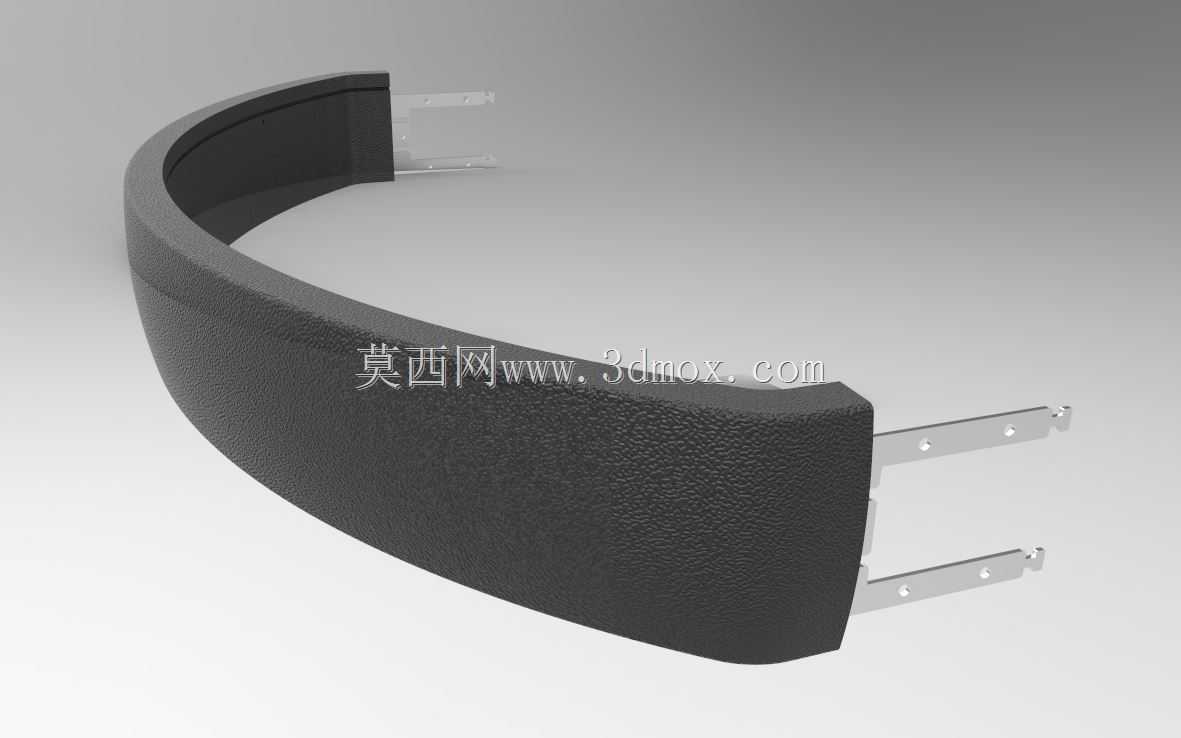

　　这款仿皮纹理整体包覆结构，最初的设计需求来自户外便携类工业产品的外观升级场景，这类产品常被应用在户外作业、移动巡检、车载配套等存在频繁剐蹭、手持握持需求的使用环境中，传统的硬塑料外壳不仅在低温环境下容易出现磕碰碎裂的问题，光滑的表面在沾有油污、水渍的工况下也容易出现握持滑脱的风险，因此在方案初期就确定了采用类肤仿皮的整体包覆设计思路。从结构设计逻辑来看，整个仿皮层并非独立粘贴的装饰件，而是和内部硬质支撑骨架做了一体化的嵌合结构设计，在建模阶段就需要提前预留仿皮层的壁厚空间，常规的软质包覆层壁厚控制在1.2mm到1.8mm区间，过薄会导致内部骨架的注塑熔接痕、顶针印等缺陷透印到外观面，过厚则会在产品边角位置出现积料、

　　成型后表面收缩凹陷的问题，同时软质层的收缩率和内部硬质骨架的收缩率差异较大，在配合面的位置需要设计0.3mm左右的过盈量，保证包覆完成后不会出现边缘起翘、分层脱落的问题。在外形尺寸的边界控制上，整个包覆结构完全贴合内部骨架的曲面走势，在产品的握持区域特意做了0.8mm的内凹弧度，配合仿皮表面的细微颗粒纹理，能够让握持时的接触摩擦力提升40%以上，即使操作人员佩戴薄款劳保手套也能稳定持握，不会出现打滑脱手的情况。在产品的边角位置，仿皮层做了R3.5mm的圆角过渡，一方面是避免软质层在直角位置成型时出现壁厚不均的问题，另一方面也能在产品发生跌落、磕碰时，通过软质层的形变吸收大部分冲击能量，避免内部核心元器件受到冲击损坏。

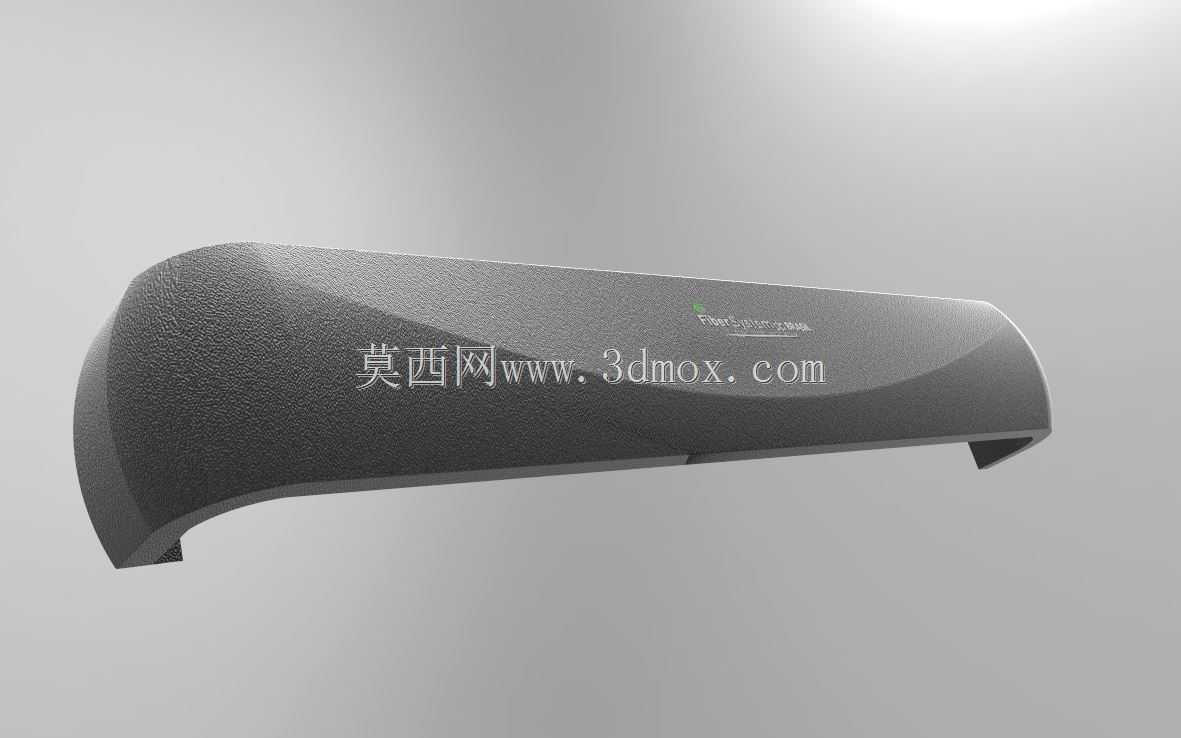

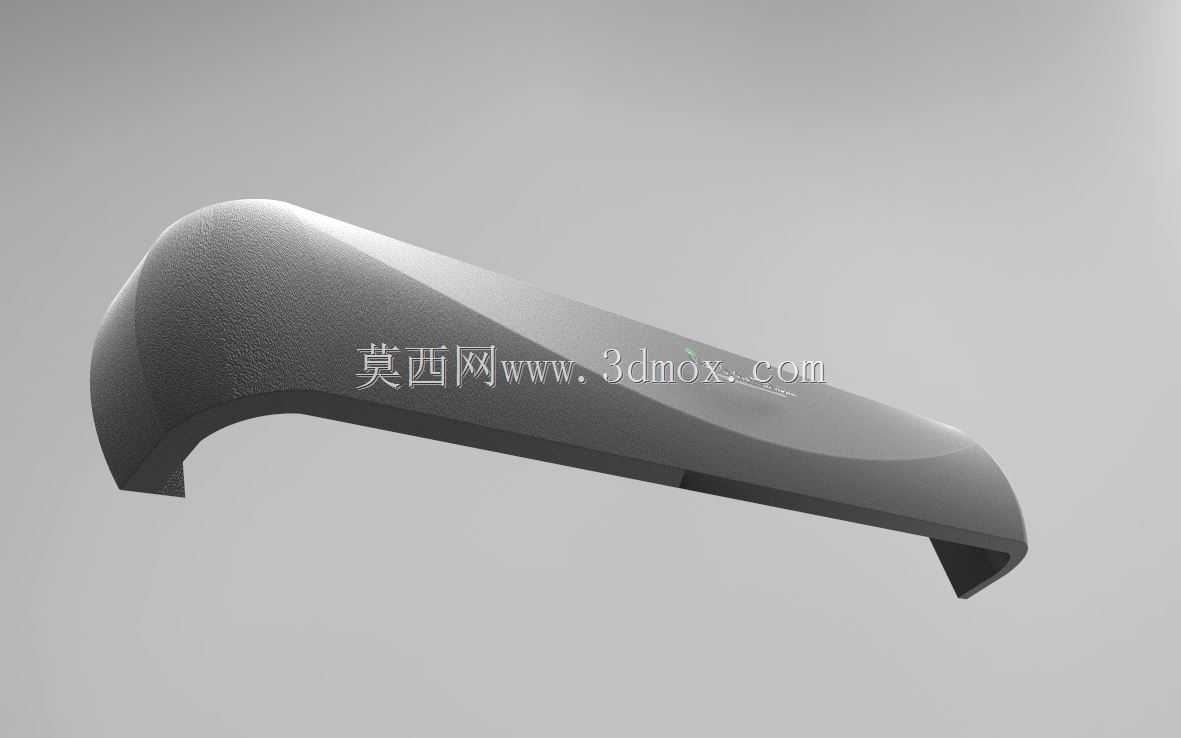

　　从实际使用的功能特性来看，这种整体仿皮包覆结构除了基础的防滑、抗冲击作用外，还具备一定的耐油污、耐汗液腐蚀的特性，在建模阶段就对表面纹理的深度做了统一控制，纹理深度控制在0.15mm到0.2mm之间，过深的纹理容易积存灰尘、油污，后期清洁难度大，过浅则无法起到有效的防滑作用，同时纹理的排布采用了不规则的类荔枝纹走向，避免规则纹理在光线照射下出现明显的视觉色差，提升外观的整体质感。在安装边界的设计上，仿皮层和内部骨架的配合位置没有采用额外的粘接剂，而是在骨架的边缘位置设计了一圈宽度0.5mm的倒扣卡槽，仿皮层在成型时直接嵌入卡槽内部，配合之前预留的过盈量，能够实现无胶固定，不仅提升了装配效率，

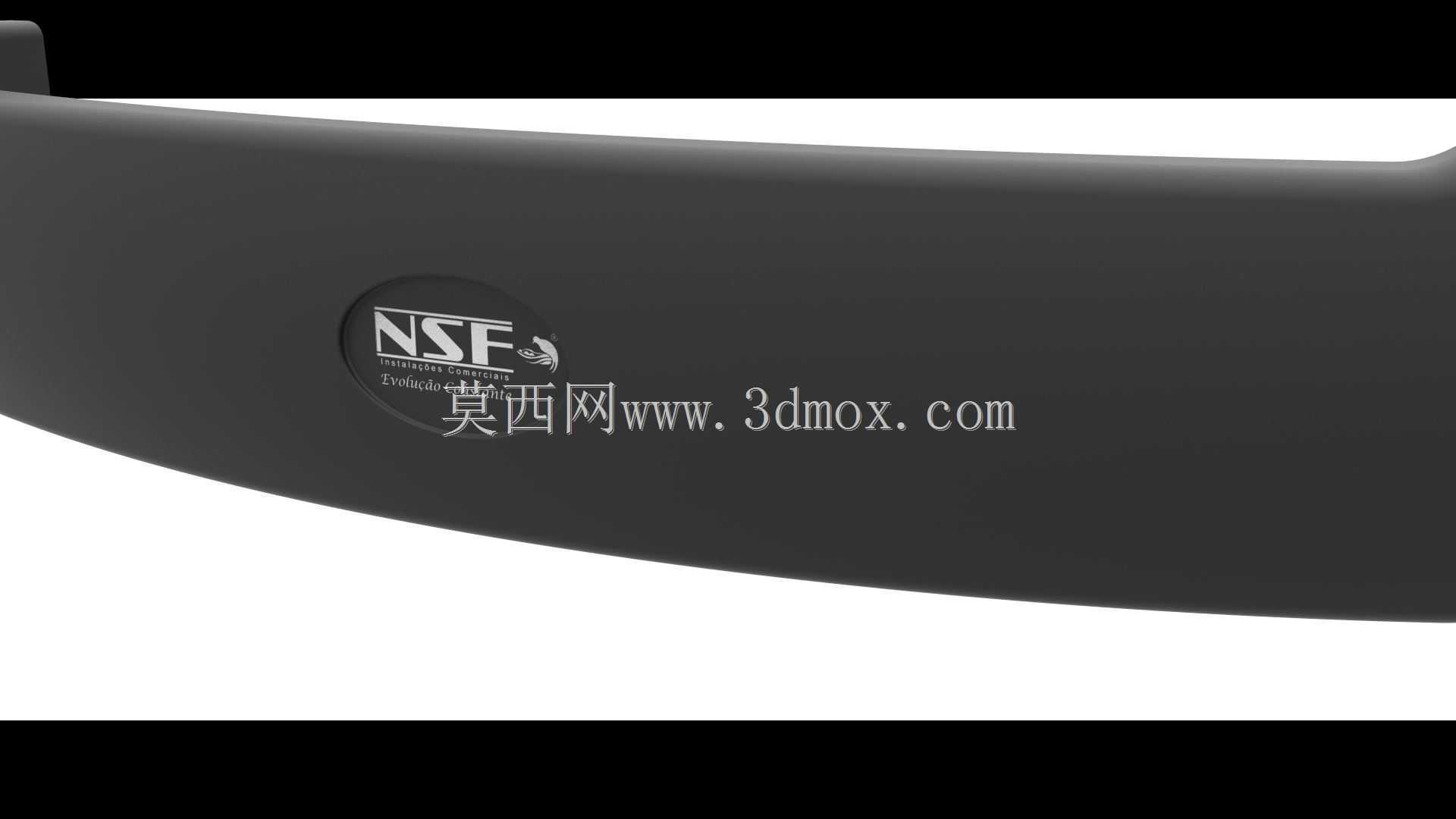

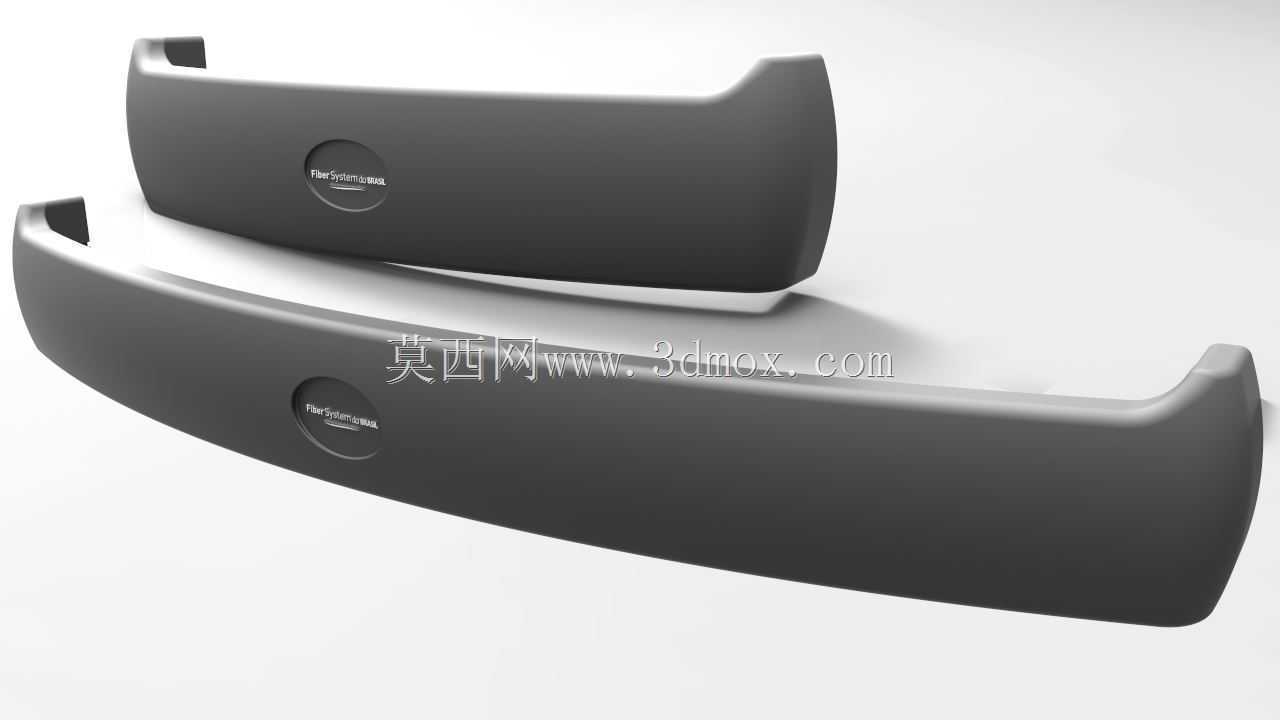

　　也避免了长期使用后粘接剂老化导致的包覆层脱落问题，同时在产品需要拆卸维修的位置，仿皮层做了精准的开口避让，开口边缘和内部骨架的配合间隙控制在0.1mm以内，既不会出现缝隙过大影响外观的问题，也不会因为间隙过小导致装配时出现压边、褶皱的情况。在曲面建模的过程中，需要重点关注各个曲面之间的G2连续，尤其是在产品的大面和侧边圆角的过渡位置，如果曲面连续性不足，仿皮纹理附着后会出现明显的光影扭曲，在光线照射下会出现表面不平整的视觉缺陷，因此在建模完成后需要通过曲率分析工具对整个外观面做全面检查，确保所有过渡区域的曲率变化均匀，没有突兀的折角或者曲率突变点。另外考虑到这类产品常被应用在温差较大的户外环境中，仿皮材料和内部硬质骨架的线性膨胀系数存在差异，在设计时特意在产品的长尺寸方向预留了0.2%的伸缩余量，避免在高温环境下仿皮层受热膨胀出现鼓包，或者低温环境下收缩拉扯导致边缘开裂的问题。在细节处理上，产品表面的标识区域做了下沉0.2mm的凹槽设计，标识可以直接在仿皮层成型时一体做出，不需要后续的丝印或者粘贴工序，不仅提升了标识的耐磨性能，长期使用不会出现标识磨损脱落的问题，也减少了后续的加工工序，降低整体的生产制造成本。
