商超自助结算收银台结构设计

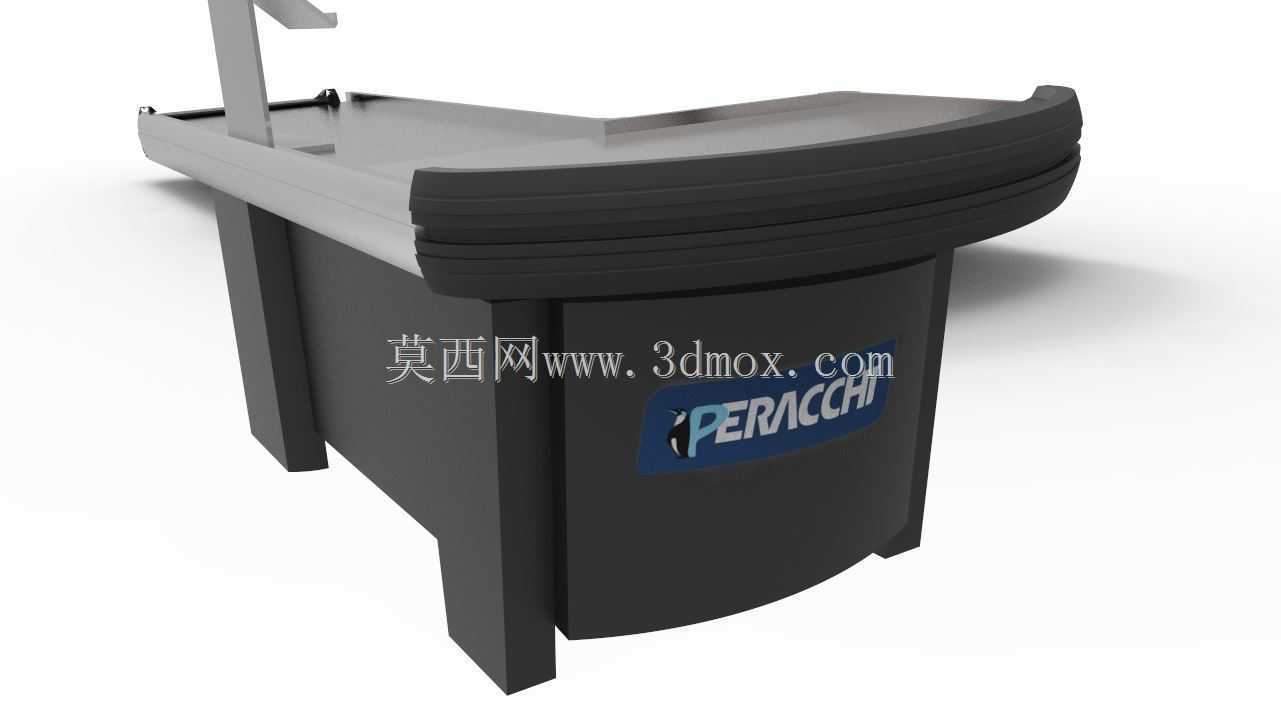

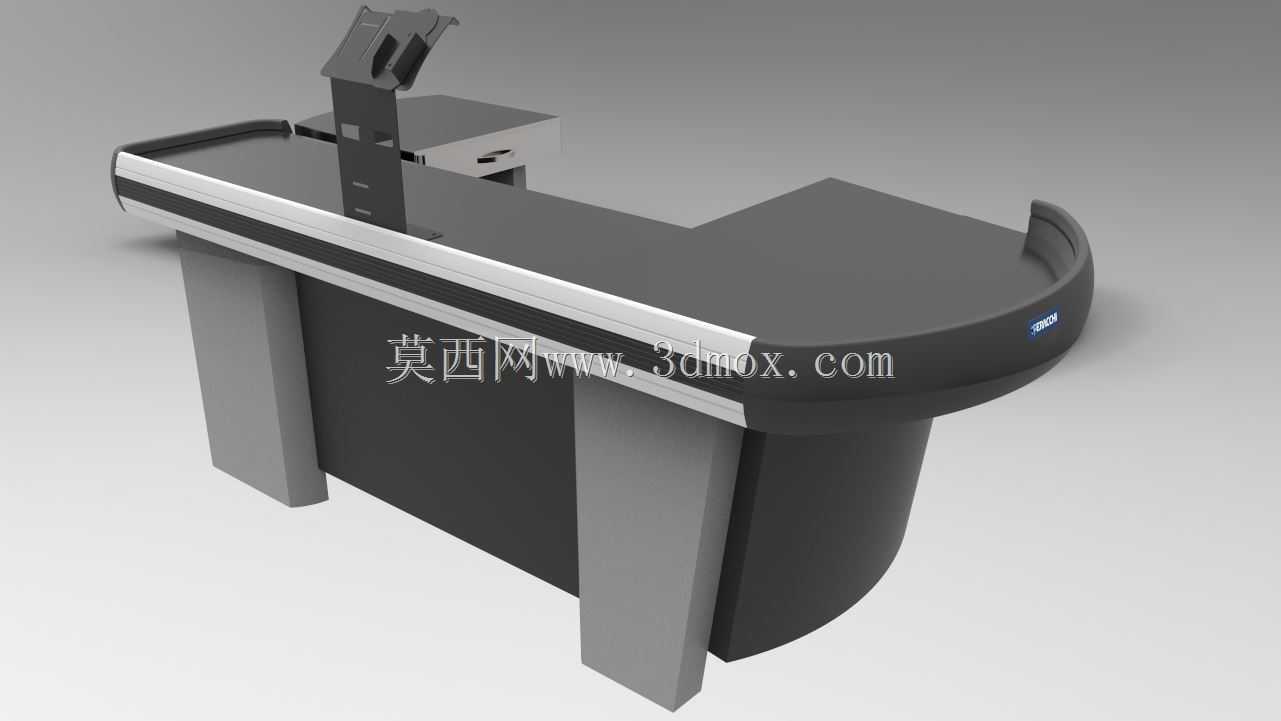

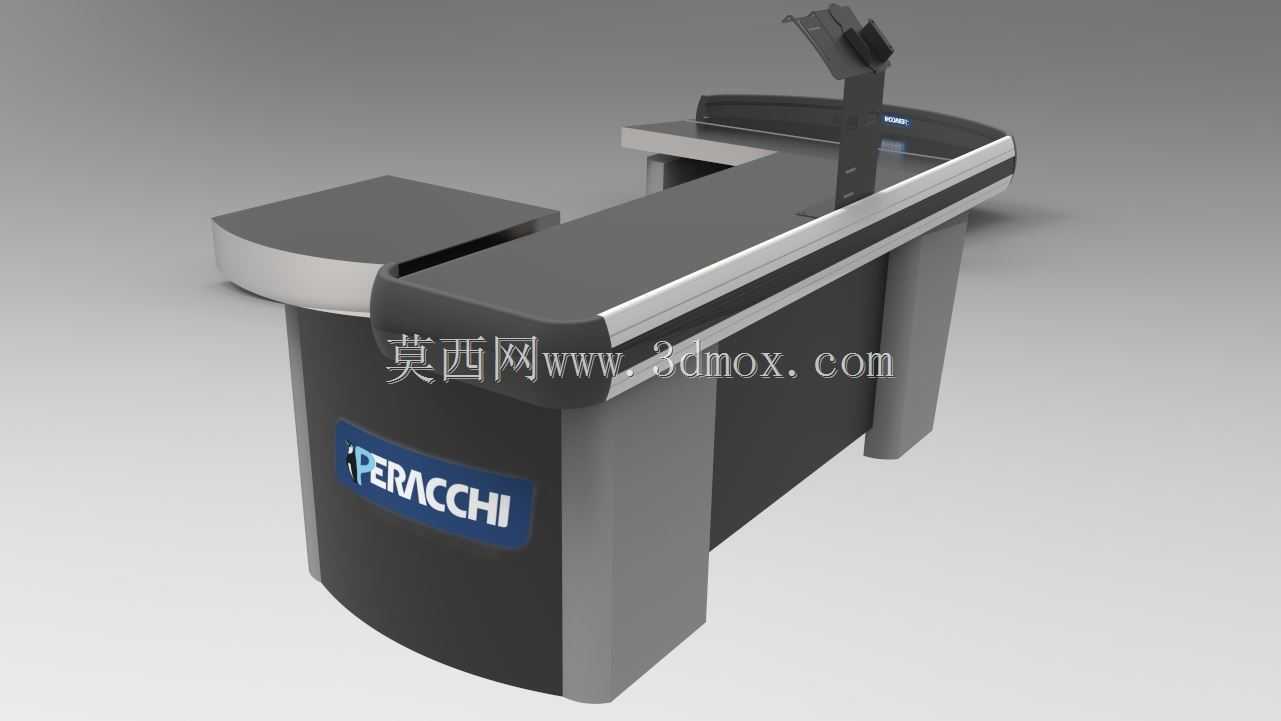

　　该设备主要应用于连锁商超、社区便利店、生鲜门店的结算区域，替代传统人工收银工位完成顾客自助扫码、商品核验、结算支付全流程操作，可有效降低门店人力配置成本，缩短高峰时段顾客排队等待时长，适配单店日均300-800单的结算吞吐量需求。从结构设计层面来看，整体采用分体式支撑结构，下部为两个对称布置的落地支撑柜体，柜体内部预留充足走线空间与配重安装位，可内置工控主机、电源模块、小票打印机、扫码识别模组等核心硬件，支撑腿底部设置可调脚杯，可适配地面±15mm的平整度偏差，安装时无需额外做地面预埋处理，直接放置于平整地面即可完成固定，整体设备的安装边界预留要求为后方距墙不小于300mm，用于设备检修与散热通风，

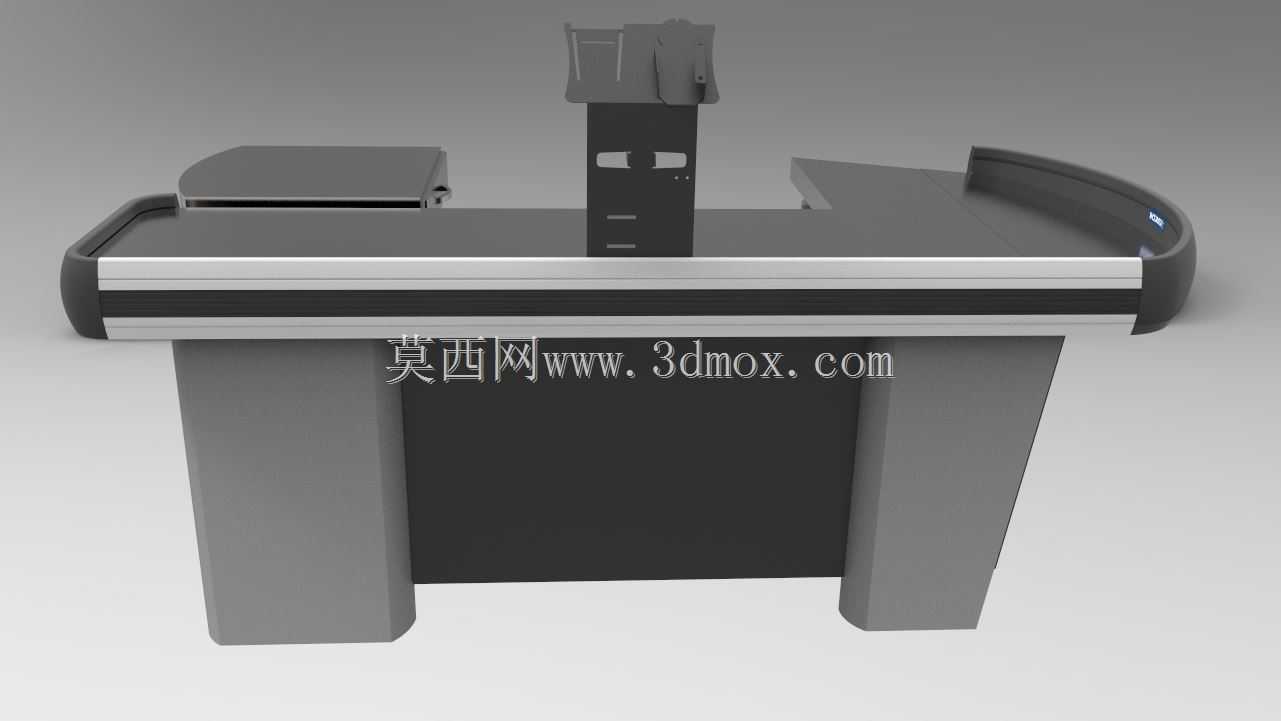

　　左右两侧预留不小于400mm的顾客通行与操作空间，避免相邻通道的操作干涉。台面采用高低差分区设计，左侧为待结算商品放置区，台面做微磨砂防滑处理，边缘设置10mm高的挡边，避免商品在放置过程中滑落；中部为扫码操作区，预留嵌入式扫码窗的安装位，台面做下沉20mm的凹槽设计，可引导顾客将商品条码对准扫码区域，提升单次扫码识别成功率；右侧为已结算商品装袋区，搭配弧形延伸的护栏结构，可临时悬挂购物袋，护栏做圆弧倒角处理，避免顾客操作时发生磕碰。台面上方的立式支架为集成安装位，可固定支付扫码模组、人脸识别摄像头、状态提示屏等交互硬件，支架内部走隐藏式线槽，所有线缆从支架内腔接入下部柜体，无外露走线，既提升设备整体整洁度，

　　也避免线缆外露造成的拉扯损坏、积灰难清理等问题。设备的人机交互尺寸经过多轮场景验证，操作台面高度设置为850mm，适配多数成年顾客站立操作的舒适高度，立式交互屏的安装高度为1400mm，屏幕向下倾斜15度，顾客站立时无需过度抬头或低头即可完成支付操作，降低长时间操作的疲劳感。台面边缘采用铝合金包边工艺，既提升台面的抗撞击能力，也可避免板材边缘的毛刺划伤操作人员，所有外露的结构接缝处做平齐处理，无突出的螺丝头或拼接缝隙，减少日常清洁的卫生死角，适配商超高频次的清洁消毒需求。在结构强度设计上，整体台面采用25mm厚的高密度板材作为基材，表面覆耐磨防火层，可承受150kg的均匀放置载荷，满足顾客临时放置重物、整箱商品的使用需求，

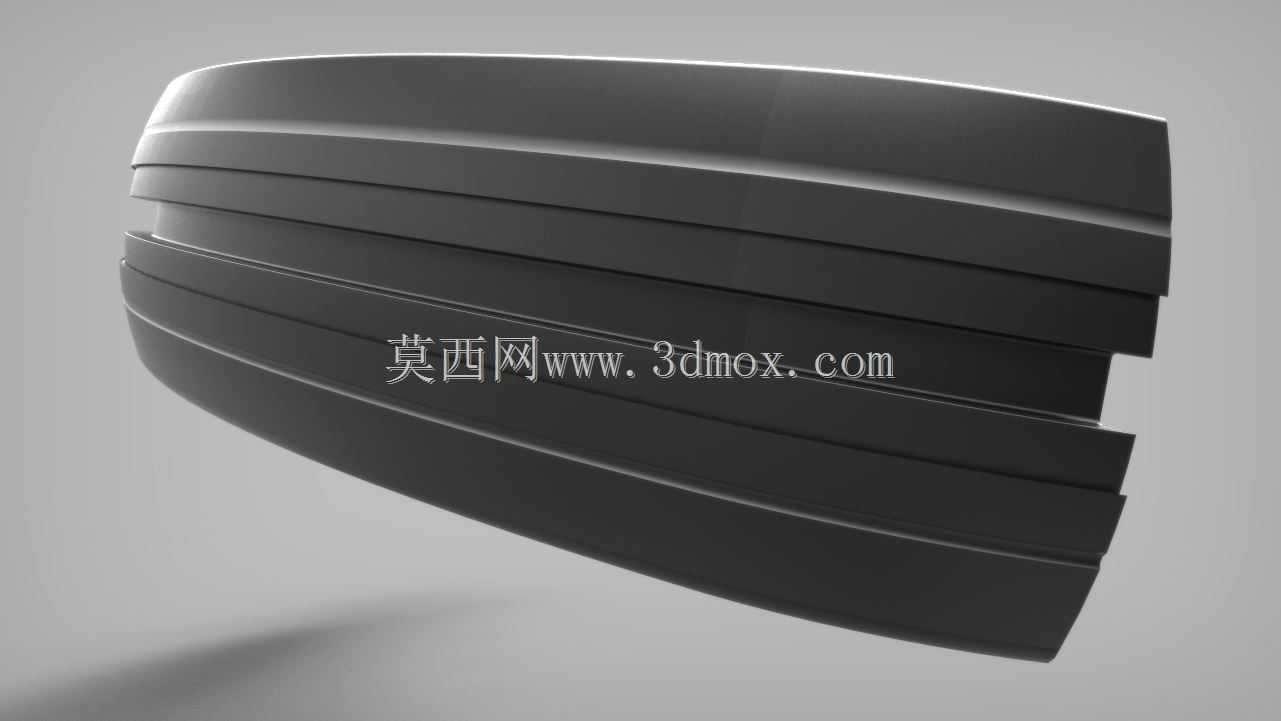

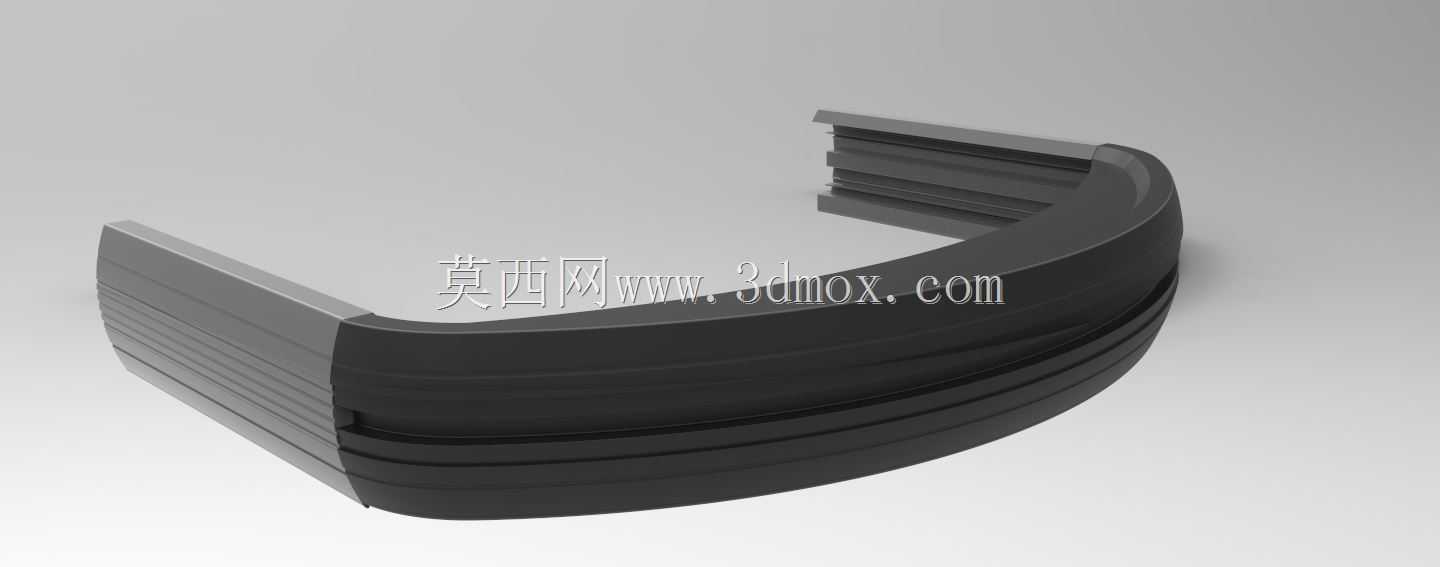

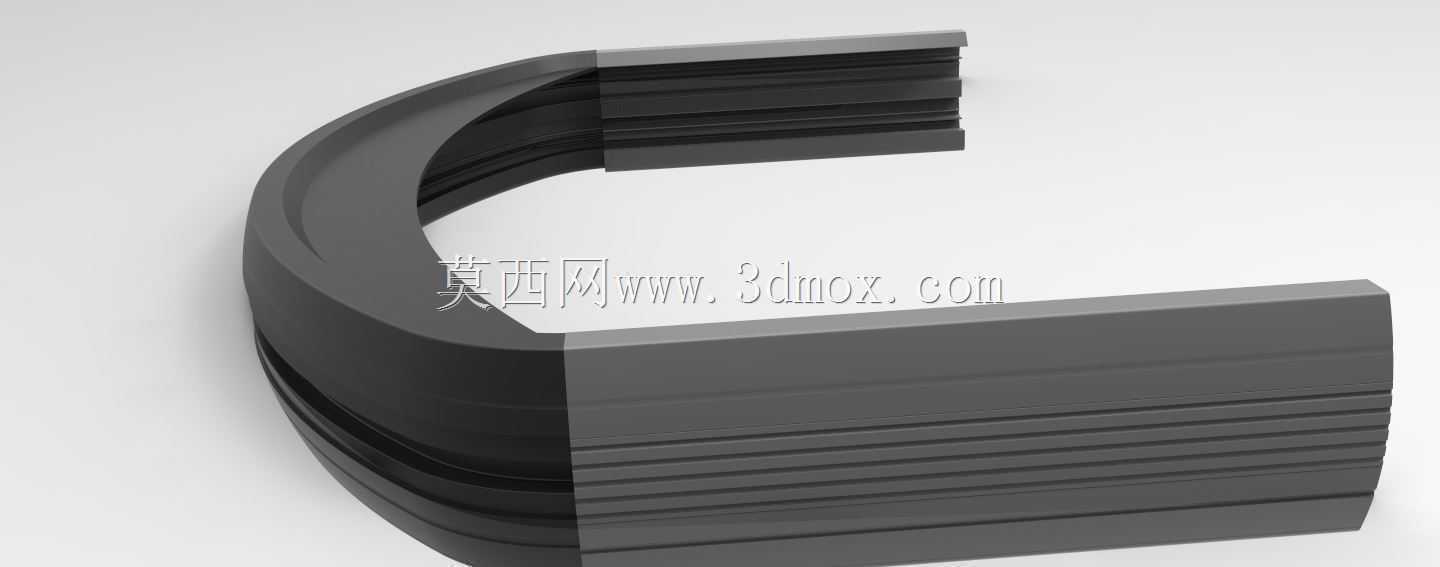

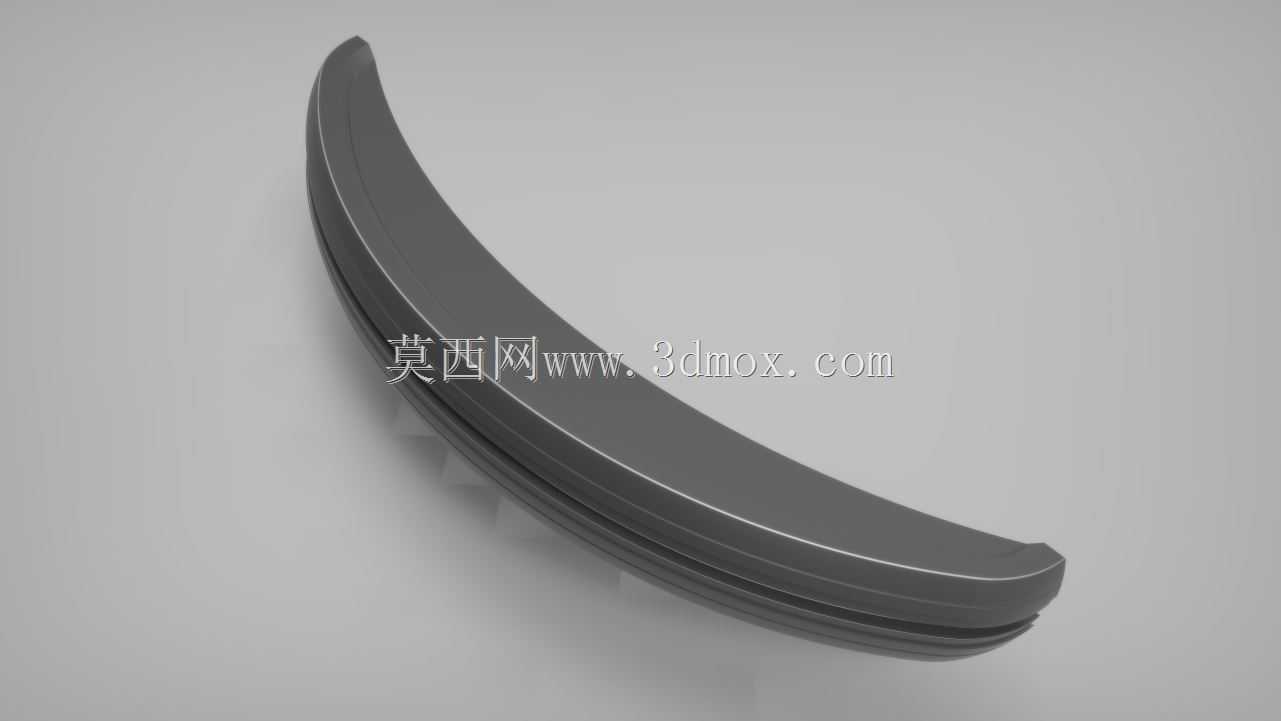

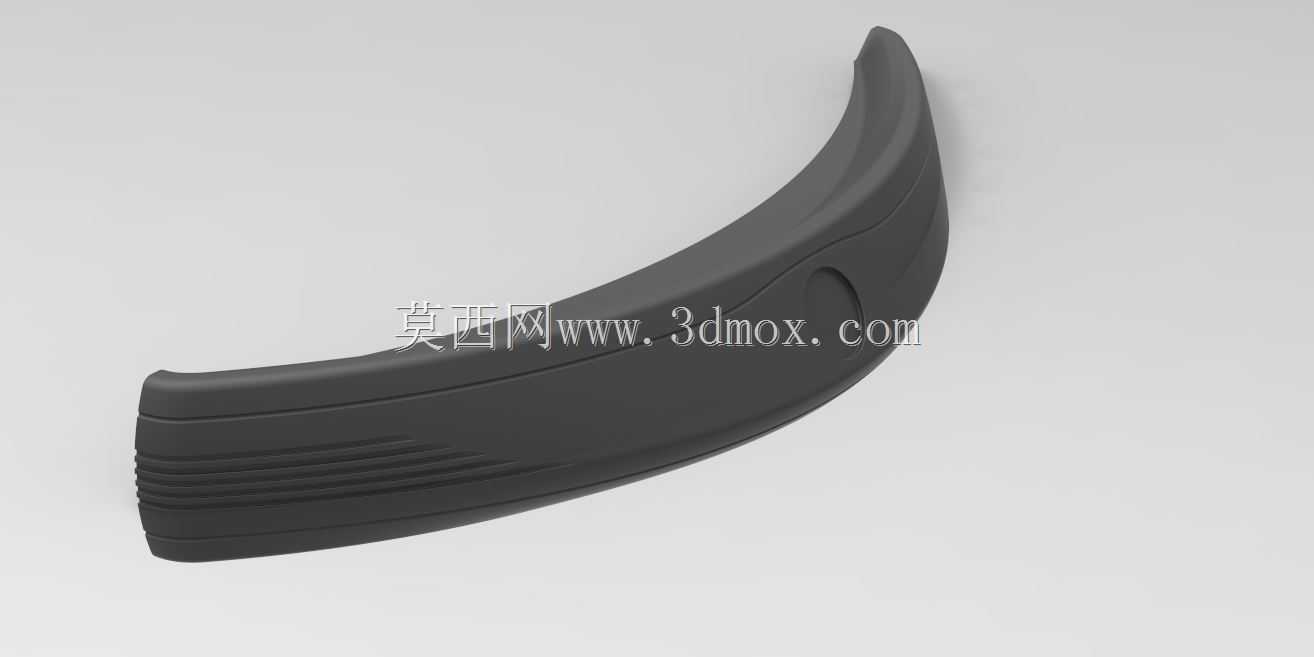

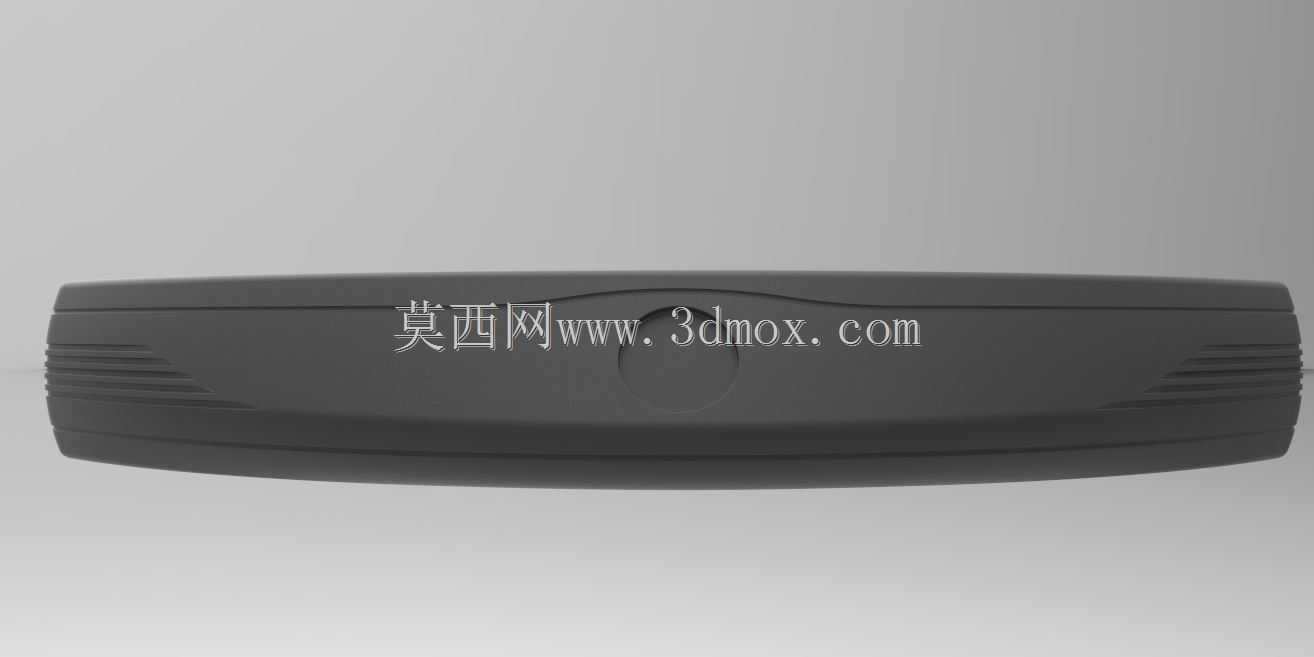

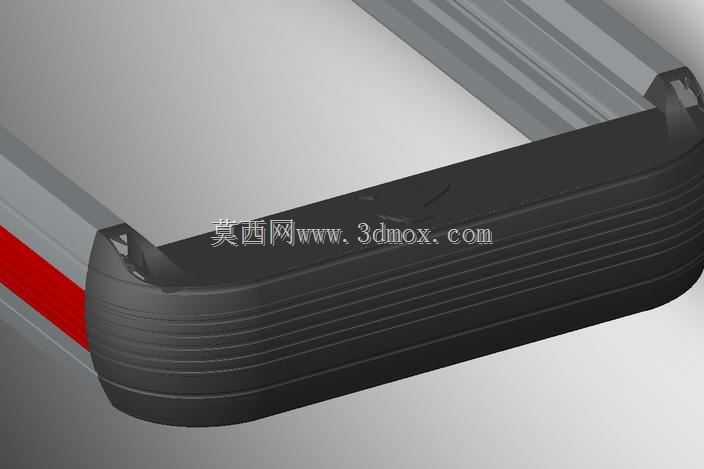

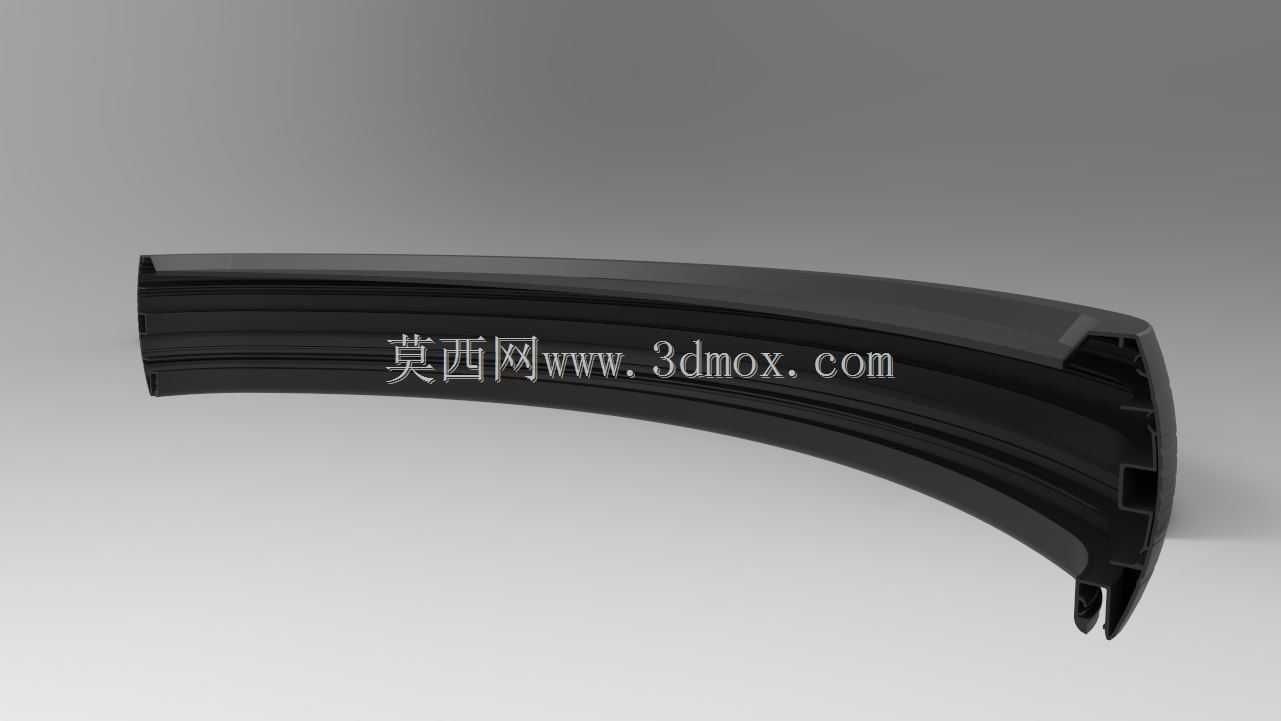

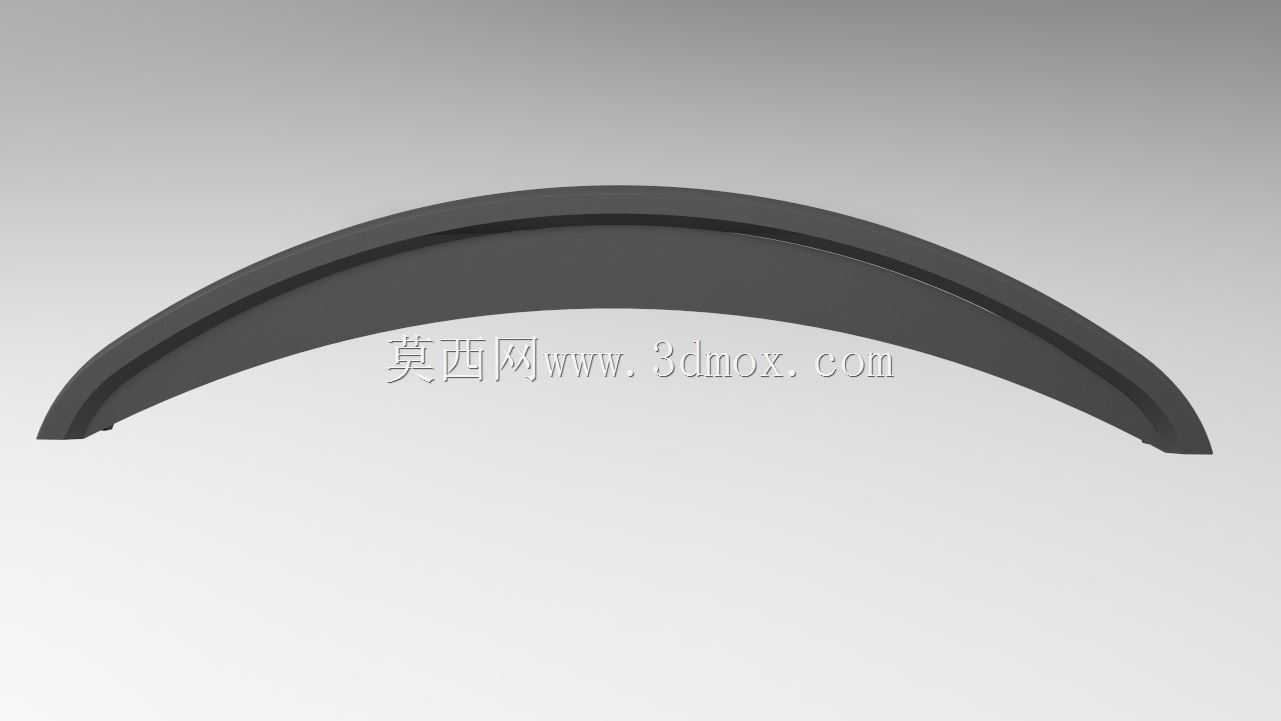

　　下部支撑柜体采用1.2mm厚的冷轧钢板折弯焊接成型，表面做喷塑防锈处理，可适应商超环境下长期使用的耐磨、防腐蚀要求。设备右侧的弧形护栏采用ABS工程塑料一体注塑成型，内部设置金属加强筋，可承受50kg的侧向拉力，满足悬挂装满商品的购物袋的承重需求，护栏与台面采用螺丝可拆卸连接，后期若出现损坏可单独更换配件，降低运维成本。从建模逻辑来看，该模型完整还原了设备的所有装配关系，各个部件的安装孔位、配合间隙均按照实际生产公差做预留，可直接用于结构评审、生产开模参考，也可用于商超门店的布局规划仿真，提前模拟不同通道宽度下的设备摆放效果，优化门店动线设计。
