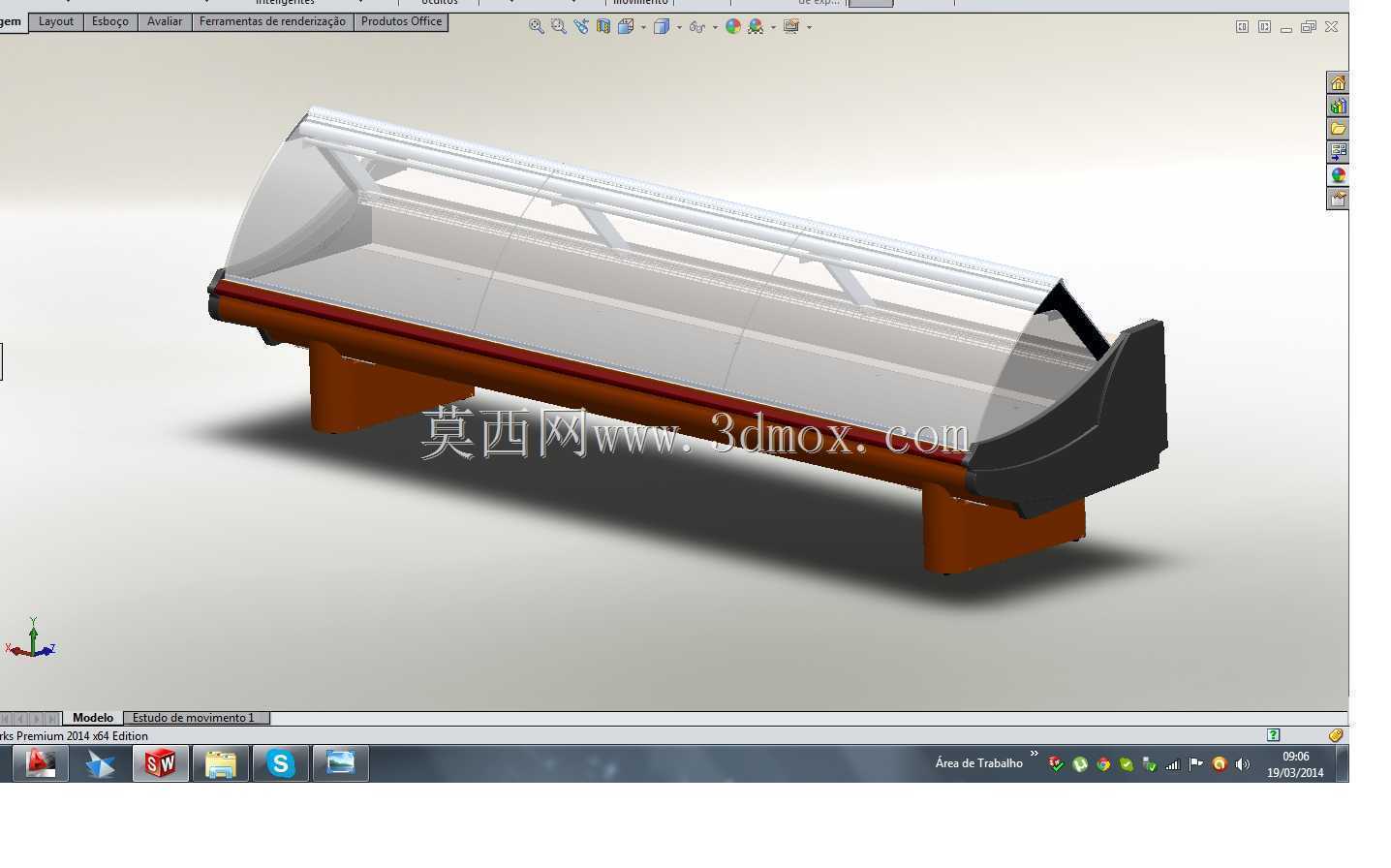

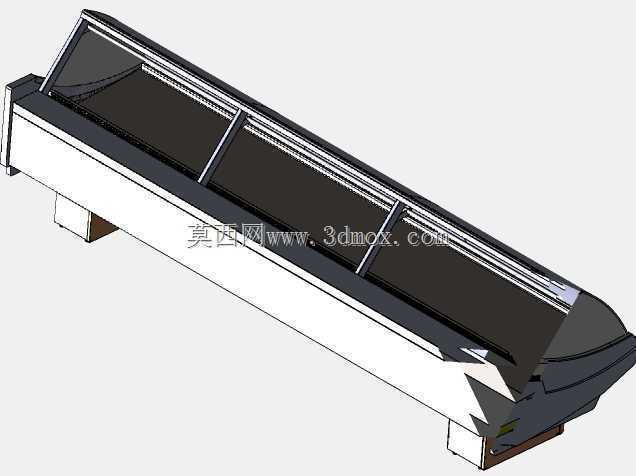

商超卧式敞口冷藏冷冻展示柜结构设计

　　本次设计的卧式敞口冷藏冷冻展示设备，主要面向生鲜商超、社区便利店、熟食专营门店的低温陈列场景，可覆盖冷鲜肉、低温乳制品、预制凉菜、寿司刺身等需低温存储且需直观展示的商品陈列需求，区别于封闭门体冷柜，敞口结构可降低顾客取货动作成本，提升高频选购商品的流转效率。从结构设计逻辑来看，设备整体采用长条形卧式布局，底部支撑结构采用分段式支脚设计，支脚与柜体主框架采用螺栓连接，可根据门店地面平整度做±15mm的高度调节，避免地面不平导致的柜体变形、门体密封失效等问题；柜体主框架采用冷轧钢板折弯焊接成型，内部填充高密度聚氨酯发泡层，发泡层厚度控制在60-70mm区间，兼顾保温性能与柜体内部有效容积的平衡，避免过度发泡导致的陈列空间浪费。

　　敞口区域的风幕结构是设计核心，顶部出风栅采用渐变角度设计，从柜体前端到后端出风角度逐步调整，形成完整的环形冷风幕，隔绝外部热空气侵入，同时避免直吹商品导致的表面干耗问题；风幕风道内部采用圆弧过渡结构，减少风阻损耗，降低风机运行功率与噪音值，实测运行噪音可控制在55dB以内，符合商超门店的噪音管控要求。柜体底部预留制冷机组安装空间，可根据门店需求选择内置机组或外置机组方案，内置机组版本的机组仓采用独立散热通道，与柜体保温层完全隔离，避免机组散热影响柜内温度稳定性，机组仓侧面预留检修口，可在不移动柜体、不拆卸陈列商品的前提下完成滤芯更换、管路检修等日常维护操作。柜体两端的端板采用圆弧过渡设计，一方面降低尖角结构带来的磕碰风险，

　　适配商超场景下人员高频流动的使用环境，另一方面圆弧结构可优化风幕两端的气流闭合效果，减少冷量从端部的泄漏。陈列台面采用食品级304不锈钢材质，台面做微倾斜设计，倾斜角度控制在3-5°，既可以保证商品摆放时不会滑落，也能让顾客获得更好的观察视角，同时台面预留隐藏式排水槽，化霜产生的冷凝水可通过排水槽汇入底部接水盘，通过机组余热自然蒸发，无需人工频繁倒水。从安装边界来看，设备单段长度可根据门店场地做模块化拼接，单段标准长度为2500mm，宽度为850mm，整体高度为1150mm，拼接时相邻段之间采用保温密封胶条填充，保证拼接处的冷量不泄漏；安装时需预留背部100mm的散热空间，顶部不得堆放杂物遮挡出风栅，

　　电源接入需采用独立16A供电回路，避免与其他大功率设备共用回路导致的电压波动影响制冷机组运行稳定性。在细节设计上，柜体前端的防撞条采用嵌入式安装，突出柜体表面10mm，可承受购物车的常规碰撞，避免购物车直接撞击柜体外壳导致的变形掉漆；内部照明采用LED冷光源灯带，嵌入安装在顶部出风栅下方，照明光线均匀覆盖整个陈列区域，且LED光源发热量极低，不会额外增加柜内的热负荷。
