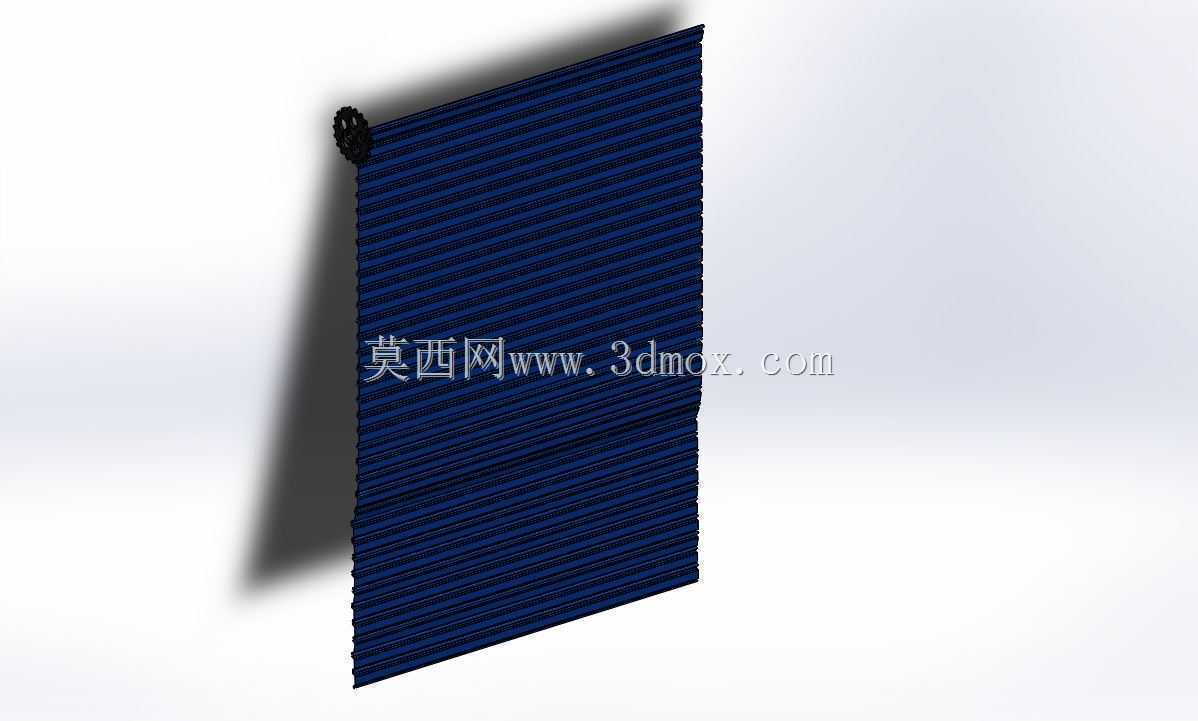

折叠式自动卷帘门结构三维设计

　　本次设计的折叠式自动卷帘门，主要面向民用建筑、工业厂房、商用场所的人行及小型物流通道场景，可适配室内隔断、设备间入口、商铺侧门等多种安装位置，替代传统平开门占用开合空间大、手动启闭效率低的问题。从实际使用需求出发，门体采用横向折叠的帘片结构，区别于常规竖向卷收的卷帘门，该结构在启闭过程中沿顶部导轨横向收拢，无需在门洞上方预留大尺寸卷收腔体，对于层高受限、门洞上方管线密集的安装场景有极强的适配性，帘片采用带加强筋的层叠结构，单节帘片之间通过铰接结构连接，收拢状态下帘片堆叠厚度控制在较小范围，不会占用过多通道侧方空间，完全展开后帘片之间贴合紧密，可实现基础的隔尘、挡光、区域分隔功能。设计过程中优先考虑安装边界的适配性，

　　门洞适配宽度覆盖常规0.8米至1.8米的人行及小型货运通道，高度适配2米至2.5米的常规门洞尺寸，顶部导轨采用薄型设计，安装时仅需在门洞上方预留80毫米的安装高度即可完成固定，侧方收拢区域仅需预留200毫米的堆叠空间，对于老旧建筑改造、现有通道加装自动门的场景无需对原有墙体结构做大规模改动。门体的驱动端设置在帘片收拢侧的端部，集成了传动轮与导向结构，帘片侧边嵌入导轨的导向槽内，运行过程中通过导向槽限制帘片的摆动量，避免启闭过程中出现卡滞、脱轨问题，帘片表面做了等距的凹凸压型处理，一方面提升单节帘片的结构刚度，降低大尺寸门体在风压作用下的形变量，另一方面折叠收拢时相邻帘片的凹凸结构可精准对位，保证堆叠整齐，减少运行异响。

　　从结构设计逻辑来看，该款自动门没有采用复杂的多连杆传动结构，所有铰接位置均采用等距的销轴连接，零部件通用化程度高，后期维护时仅需更换损坏的单节帘片即可，无需整体拆卸门体，大幅降低运维成本。导轨的截面采用C型开口设计，开口侧设置耐磨密封条，既可以减少帘片运行时的摩擦噪音，也可以阻挡灰尘进入导轨内部，避免长期使用后积尘导致的运行阻力增大问题。在安装适配性上，导轨支持侧装与顶装两种固定方式，可根据现场的墙体结构、装修条件选择对应的安装方案，对于混凝土墙体可采用膨胀螺栓直接固定，对于轻钢龙骨隔墙则可采用配套的转接件实现固定，无需额外定制安装支架。门体完全展开后，帘片底部设置有软性接触边，当启闭过程中碰到障碍物时可触发阻力反馈，

　　停止运行避免夹碰人员或物品，适配人员通行频繁的商用场景安全要求。帘片的材质选型预留了足够的适配空间，结构设计上既支持硬质PVC材质的轻量化帘片，也支持铝合金材质的高强度帘片，可根据使用场景的防护等级、预算成本灵活替换，三维建模过程中对每一节帘片的铰接间隙做了公差匹配，预留了0.2毫米的活动间隙，既保证运行过程中转动顺畅，也避免间隙过大导致帘片晃动、闭合后缝隙过大的问题。整体结构没有冗余的设计部件，所有受力部件均做了对应的强度校核，顶部导轨的壁厚满足长期承重要求，长期运行不会出现导轨下弯变形导致的卡滞问题，端部的驱动安装位预留了通用的电机安装接口，可适配市面上常规的管状电机、直线驱动模块，无需额外定制传动连接件，缩短现场安装调试的周期。
