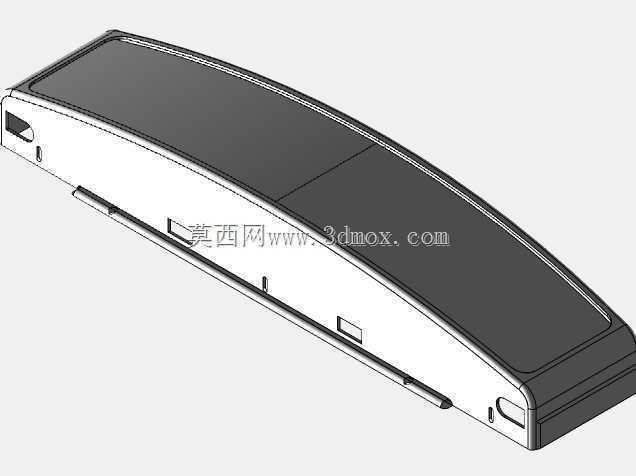

立式单门商用冷藏展示柜结构设计

　　在便利店、小型商超、饮品门店的日常运营场景里，立式单门冷藏展示柜是承担即食饮品、低温乳品、鲜切果盒等需低温陈列商品存储与展示功能的核心设备，这类设备的三维结构设计需要同时兼顾制冷效率、陈列可视性、门店安装适配性与日常使用的维护便利性。从实际落地的使用需求出发，这款立式展示柜采用窄边全透明玻璃门设计，门框采用一体式注塑成型结构，玻璃部分选用双层中空钢化 LOW-E 玻璃，既能够保证顾客在门店动线各个角度都能清晰看到柜内陈列的商品，减少开门挑选带来的冷量流失，也能避免玻璃表面因柜内外温差产生凝露，影响陈列效果。柜体整体采用立式窄体结构，占地宽度控制在0.6米区间，深度控制在0.65米以内，整体高度在1.85米左右，这个尺寸边界是经过大量线下门店点位实测确定的，既能够适配绝大多数社区便利店、饮品店靠墙摆放的安装需求，不会占用过多店内通行空间，也能保证柜内设置5层可调式置物架时，单层层高能够满足常规500ml瓶装饮品、1L装乳品的直立摆放需求，最大程度利用柜内垂直存储空间。

　　在功能结构的设计思路上，这款展示柜将制冷压缩机组集成设置在柜体底部的独立舱室内，舱室预留可拆卸式通风散热格栅，既能够保证机组运行时的散热通风需求，日常维护时也不需要挪动整柜，仅需拆下底部格栅就能完成冷凝器清灰、机组检修等操作，大幅降低门店后期的维护成本。柜内的冷风循环结构采用背部出风、底部回风的风道设计，风道与柜体内胆采用一体吸塑成型，避免拼接缝隙产生的冷量泄漏，同时能够让冷风在柜内形成均匀的循环流场，避免柜内出现局部温度过高或者过低的区域，保证所有陈列商品都能稳定处于0-10摄氏度的冷藏温区，不会出现靠近出风口位置的商品冻损、靠近门体位置的商品温度不达标的问题。柜体顶部设置内嵌式照明灯带，采用冷光源LED灯条，光线均匀覆盖整个柜内陈列区域，不会产生照明暗角，同时冷光源的发热量极低，不会额外增加柜内的制冷负荷，也不会因为长时间照射导致靠近灯条位置的商品温度升高。

　　门体部分采用自闭合铰链结构，铰链内置复位扭簧，当门体开启角度小于15度时能够自动闭合，避免顾客选购后忘记关门导致冷量大量流失，门体周边采用磁吸式密封胶条，胶条采用可拆卸式卡槽安装结构，长时间使用出现胶条老化、密封性能下降时，不需要专业工具就能自行更换胶条，降低设备的全生命周期使用成本。柜体底部设置四个可调式支撑脚，能够适配门店地面不平整的安装场景，通过调整支撑脚高度就能保证柜体处于水平状态，避免机组运行时因为柜体倾斜产生异常振动与噪音，同时支撑脚将柜体底部抬离地面10厘米左右，既能够避免地面清洁时的积水浸泡柜体底部板材，也能保证底部机组舱的通风散热空间。

　　在外观结构的细节处理上，柜体的侧板与顶板采用预涂彩钢板材质，表面做哑光抗指纹处理，日常使用中不容易残留指纹与污渍，清洁时仅需用湿抹布擦拭就能恢复整洁，适配商用场景下高频次清洁的使用需求。门体的把手采用内嵌式一体化设计，没有外凸的结构件，既能够避免门店内人员通行时磕碰把手造成损伤，也能让柜体整体外观更加简洁规整，适配不同装修风格的门店场景。柜内的置物架采用钢丝喷塑材质，层架前后设置挡边，避免摆放的商品滑落，层架的支撑卡扣采用多档位可调设计，门店可以根据所陈列商品的高度自行调整层间距，灵活适配不同规格商品的陈列需求，比如摆放短罐装饮品时可以调小层间距增加陈列层数，摆放 tall 杯装的低温饮品时可以调大层间距，满足不同经营阶段的陈列调整需求。

　　从结构建模的工程角度来看，这款展示柜的三维模型需要准确还原各个部件的装配关系，包括玻璃门与门框的装配间隙、铰链的转动行程、风道的内部流道结构、机组舱的安装固定位、层架卡扣的配合尺寸，这些细节直接决定了后续结构开模、样机装配的精度，如果建模时忽略了密封胶条的压缩量、铰链的安装公差，很容易出现样机装配后门体密封不严、开关门卡顿的问题。同时建模时需要考虑柜体保温层的厚度均匀性，整个柜体的发泡保温层厚度控制在5厘米，采用环戊烷发泡工艺，建模时需要预留出发泡时的工艺让位空间，避免发泡过程中出现内胆变形、外壳鼓包的问题。另外，柜体的所有外漏边角都做了R5的圆角处理，避免尖锐边角在商用场景下造成人员磕碰受伤，符合商用设备的安全设计规范。
