摩托车用键控式点火开关锁具结构

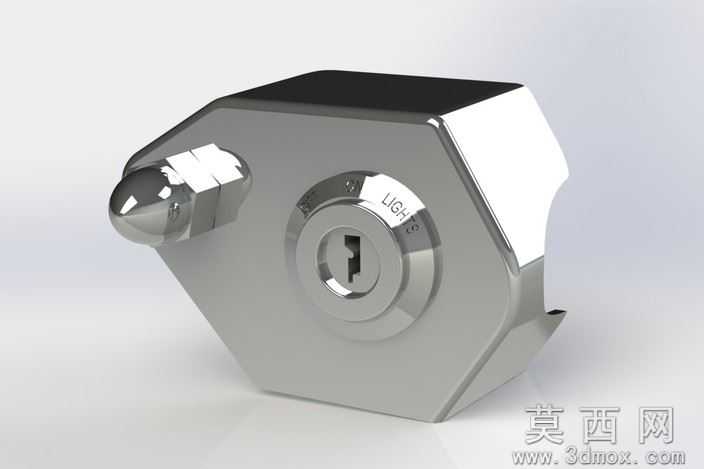

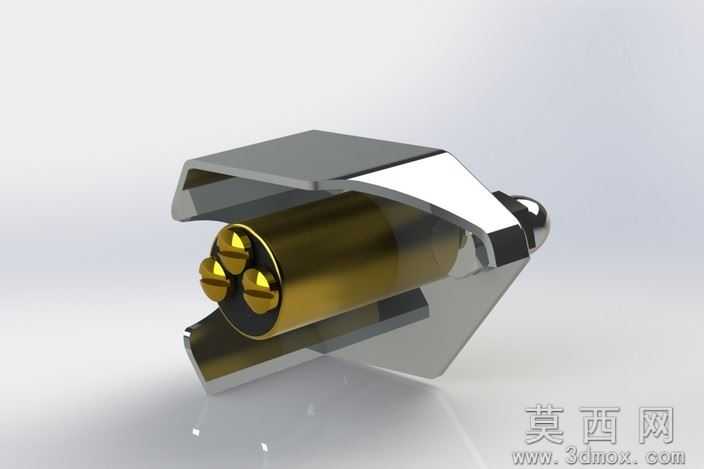

本作品为摩托车配套的键控点火开关锁具三维建模成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于锁具的功能需求拆解核心组成模块，包括六边形金属基座、钥匙锁芯总成、侧边定位触头、底部卡接固定结构四个核心部分，建模过程中对每一处配合尺寸做了公差预留，确保锁芯与基座的转动配合间隙符合五金锁具的行业装配标准，钥匙插孔的内部弹子卡位结构做了简化但保留核心装配逻辑，既保证模型结构完整性也兼顾了文件轻量化需求。渲染阶段采用金属材质分层赋予，基座主体使用锌合金镀铬材质参数，调整反射粗糙度至0.12，模拟五金压铸件抛光后的亮面金属质感，锁芯外圈的标识刻印区域做了细微的凹凸贴图处理，还原实物表面的激光刻字效果，侧边定位触头采用不锈钢拉丝材质，与基座的亮面镀铬形成材质层次区分，底部卡接结构使用哑光金属材质，模拟未抛光的铸件毛坯质感。场景布光采用三点布光方案，主光源从左上方45度角投射，突出锁具六边形轮廓的棱边高光，辅助光源从右侧补光弱化暗部死黑区域，顶光补充照亮锁芯正面的插孔结构，背景使用浅灰色渐变背景，将视觉焦点完全集中在锁具本体上。结构设计上采用六边形基座造型，相比传统圆形基座拥有更好的防转定位效果，侧边的子弹头型触头为点火档位的接触端子，钥匙转动时可通过锁芯带动内部触片实现电路通断控制，底部的卡扣结构可直接卡入摩托车车头的安装位，无需额外螺丝固定即可完成快速装配，整体结构紧凑，兼顾防盗性能与装配便捷性，可直接用于摩托车配件的结构验证、装配模拟以及生产开模前的干涉检查。
