搪瓷罐底漆喷涂涂层作业设备结构

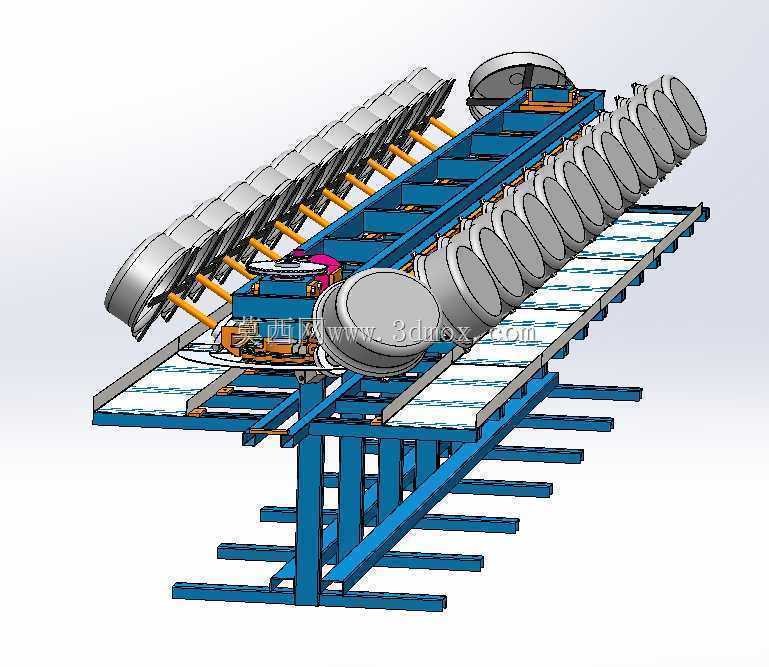

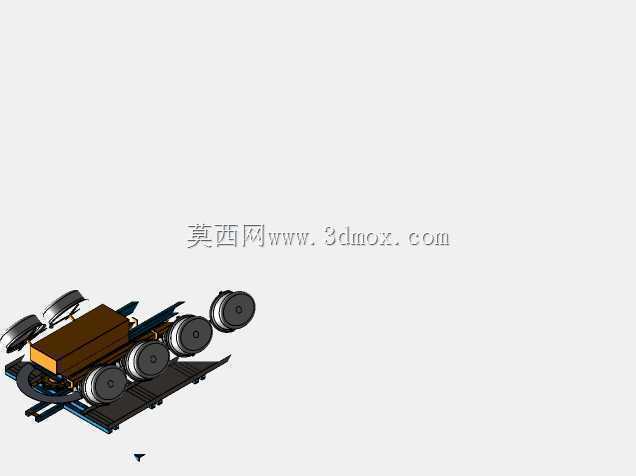

　　这套设备主要面向搪瓷制品生产环节的罐体表面底漆涂覆工序，在日用搪瓷炊具、工业搪瓷储罐的前处理涂装工段应用较多，替代传统人工手持喷枪作业的模式，解决人工喷涂膜厚不均、漆料浪费大、作业环境有害物浓度高的痛点。从整体布局来看，设备采用双侧并行工位设计，中间为蓝色型钢焊接的主承载机架，机架沿工件输送方向延伸，两侧对称布置多组喷涂执行单元，进料端设置工件上料定位工位，出料端衔接后续的烘干流平工序输送线，整体安装时需要预留两侧操作维护通道，机架底部通过膨胀螺栓与车间混凝土地面固定，安装基准面平面度公差控制在每米2mm以内，避免长距离输送出现卡滞。

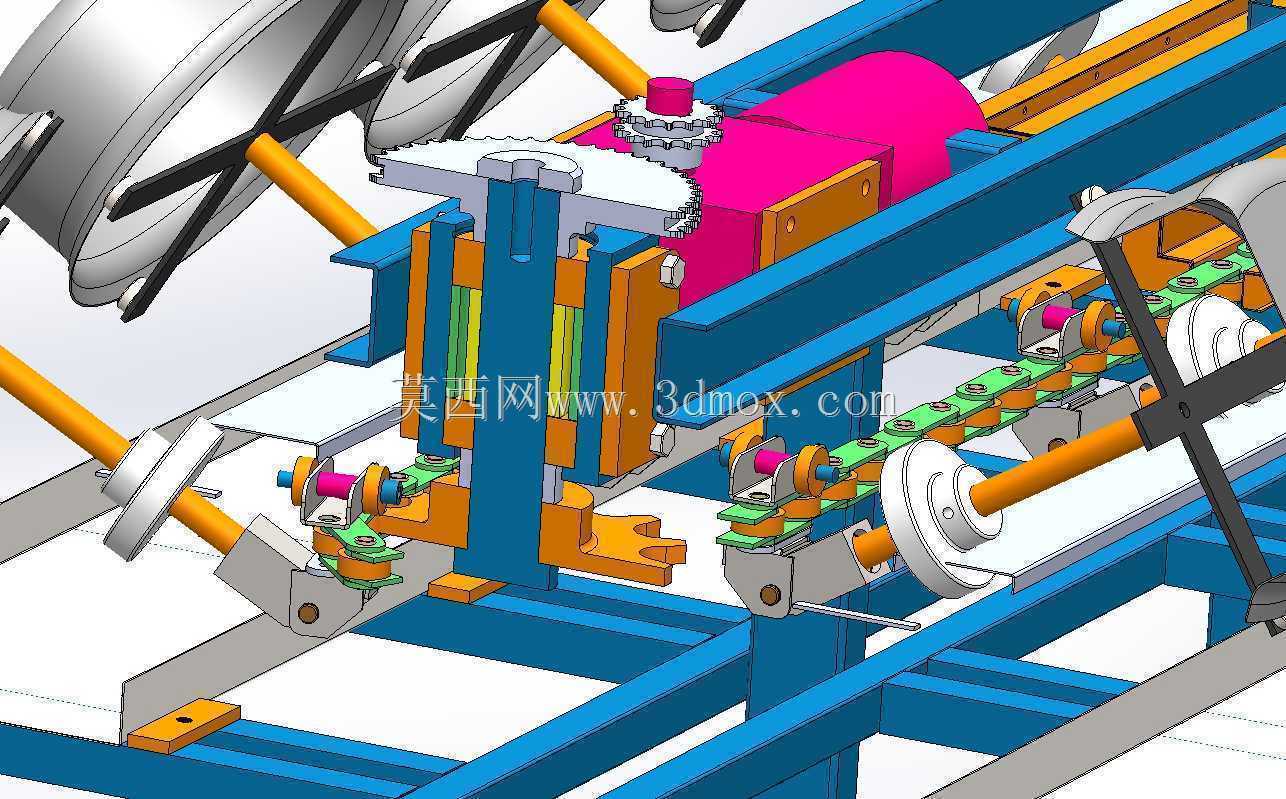

　　设计阶段首先考虑的是搪瓷罐体的工件特性，这类工件多为回转体结构，敞口端与封底端的曲面弧度差异大，传统固定喷枪无法覆盖罐身全部曲面，因此每个喷涂工位都配置了可角度调节的喷枪安装支架，支架通过铰接座固定在机架横梁上，可根据待加工罐体的直径、高度调整喷枪的俯仰角度与水平伸出距离，适配直径200mm到450mm、高度150mm到600mm范围的搪瓷罐体加工。输送部分采用双链板输送结构，链板上配套定制的工件定位座，定位座采用耐高温耐溶剂的尼龙材质加工，与罐体底部的接触型面做仿形设计，避免输送过程中罐体移位，输送速度可通过驱动端的调速电机无级调整，匹配不同漆料的成膜厚度要求，线速度调节范围覆盖0.5m/min到3m/min，满足不同产能节拍的生产需求。

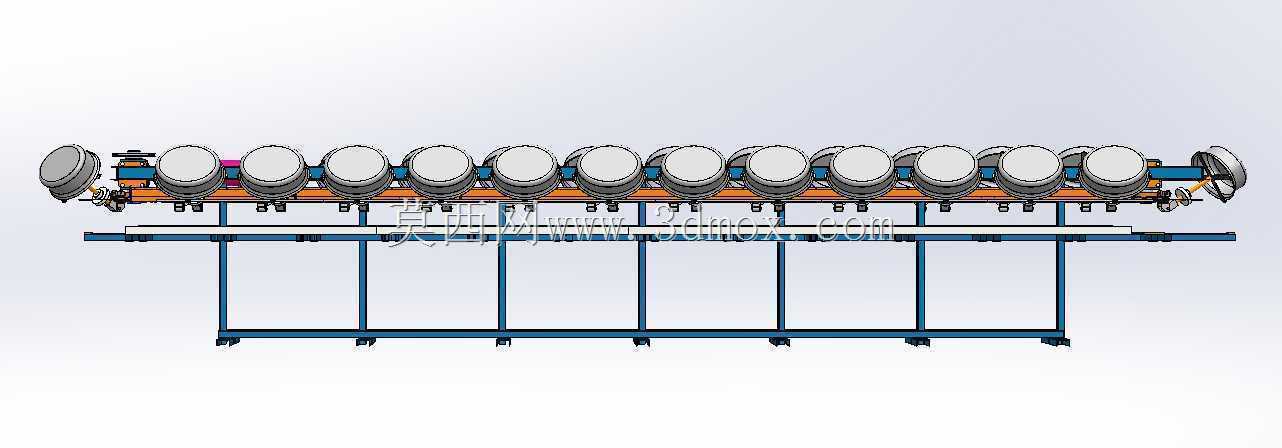

　　机架主体采用标准矩形钢管焊接成型，焊接后整体做去应力退火处理，再进行表面喷塑防锈处理，避免长期接触漆雾与溶剂出现锈蚀脱落污染工件。每侧的喷涂单元沿输送方向等距排布，相邻喷枪的喷涂扇面有15%到20%的重叠区域，避免罐身出现漏喷的条状缺陷，喷枪的供漆管路沿机架内侧的线槽排布，管路接头采用快插式防腐接头，方便日常维护更换。设备顶部预留了漆雾收集罩的安装接口，可直接对接车间的废气处理系统，将喷涂过程中弥散的漆雾抽走，改善作业区域的环境条件。

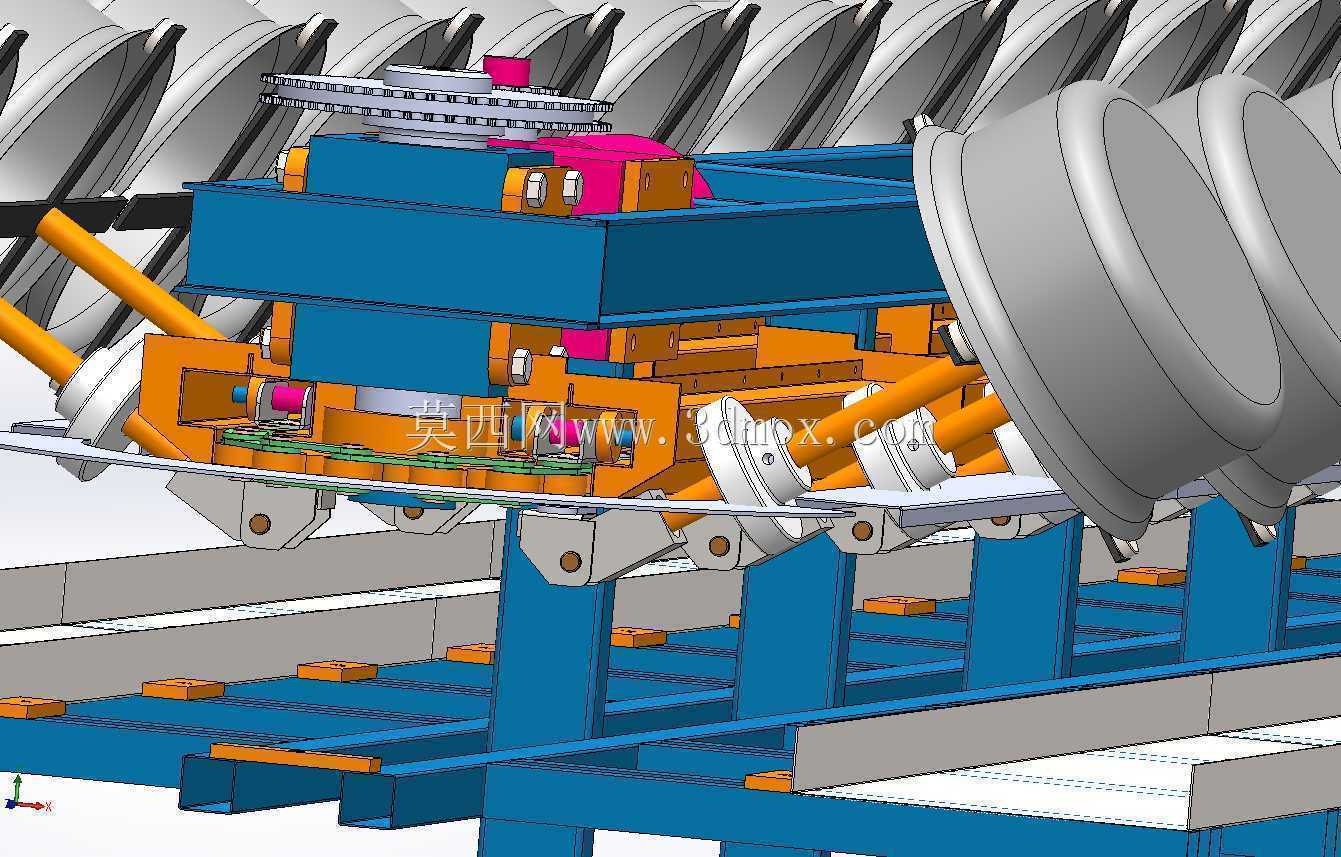

　　在结构细节设计上，工件定位座的中心设置了可伸缩的顶升旋转机构，当罐体输送到喷涂工位时，顶升机构将罐体抬离链板表面，带动罐体以设定转速匀速回转，让喷枪喷出的漆料均匀覆盖整个罐身外表面，回转转速根据喷涂工艺要求调整，范围在10r/min到30r/min之间，避免转速过快导致漆料甩溅、转速过慢导致膜厚过厚流挂。机架的支腿部分设置了可调高度的脚杯，可在安装时微调整机的水平度，抵消地面不平整带来的安装误差，可调行程为±30mm，满足大部分车间的地面安装条件。两侧的喷涂单元外侧设置了可开合的透明防护挡板，挡板采用耐溶剂的PC板材制作，既可以观察喷涂作业状态，也可以阻挡漆雾向外扩散，挡板与机架之间采用合页连接，日常清理维护时可直接翻开，操作便捷。

　　从安装边界来看，设备整机长度约6.2m，宽度约2.8m，整机高度（不含顶部漆雾罩接口）约1.9m，安装时需要在设备两端预留至少1.2m的上下料操作空间，侧面预留0.8m的维护通道，供电接口采用三相380V工业电源，供漆管路压力适配常规空气喷涂的0.3MPa到0.5MPa压力范围，可直接接入现有涂装车间的公用工程系统，不需要额外配置专用的辅助设备。整套结构的设计充分考虑了涂装车间的作业环境，所有电气元件都采用防腐型配置，线路接头做密封处理，避免漆雾与溶剂蒸汽侵入导致电气故障，传动部分的链轮、轴承都配置了防尘护罩，减少漆雾附着导致的传动卡滞问题，延长设备的日常维护周期。
