折叠式扫描设备支撑固定结构

　　日常接触三维扫描作业的从业者都清楚，扫描过程中设备的支撑稳定性、操作空间适配性，直接决定了点云采集的完整度与拼接精度，这套支撑结构正是面向桌面级三维扫描作业场景开发的专用承载部件，主要用于固定扫描终端、承托待扫描工件，适配小尺寸工业零件、文创产品、手板模型等常见扫描对象的作业需求。

　　从实际作业场景出发，这类支撑结构常部署在工业设计室的桌面工位、逆向建模工作区、产品检测工位，区别于大型落地式扫描台的厚重设计，这套结构采用折叠式钣金展开思路，所有板件通过折弯、扣合的方式拼接成型，无需额外焊接工序，板件之间预留的定位折边可以在组装时快速对齐，降低现场装配的难度。结构上预留的圆形定位孔，用于安装扫描设备的固定座，孔位公差按照IT7级精度设计，能够保证扫描终端安装后光轴与承托平面的垂直度偏差控制在允许范围内，避免扫描过程中出现视角偏移导致的点云错位。

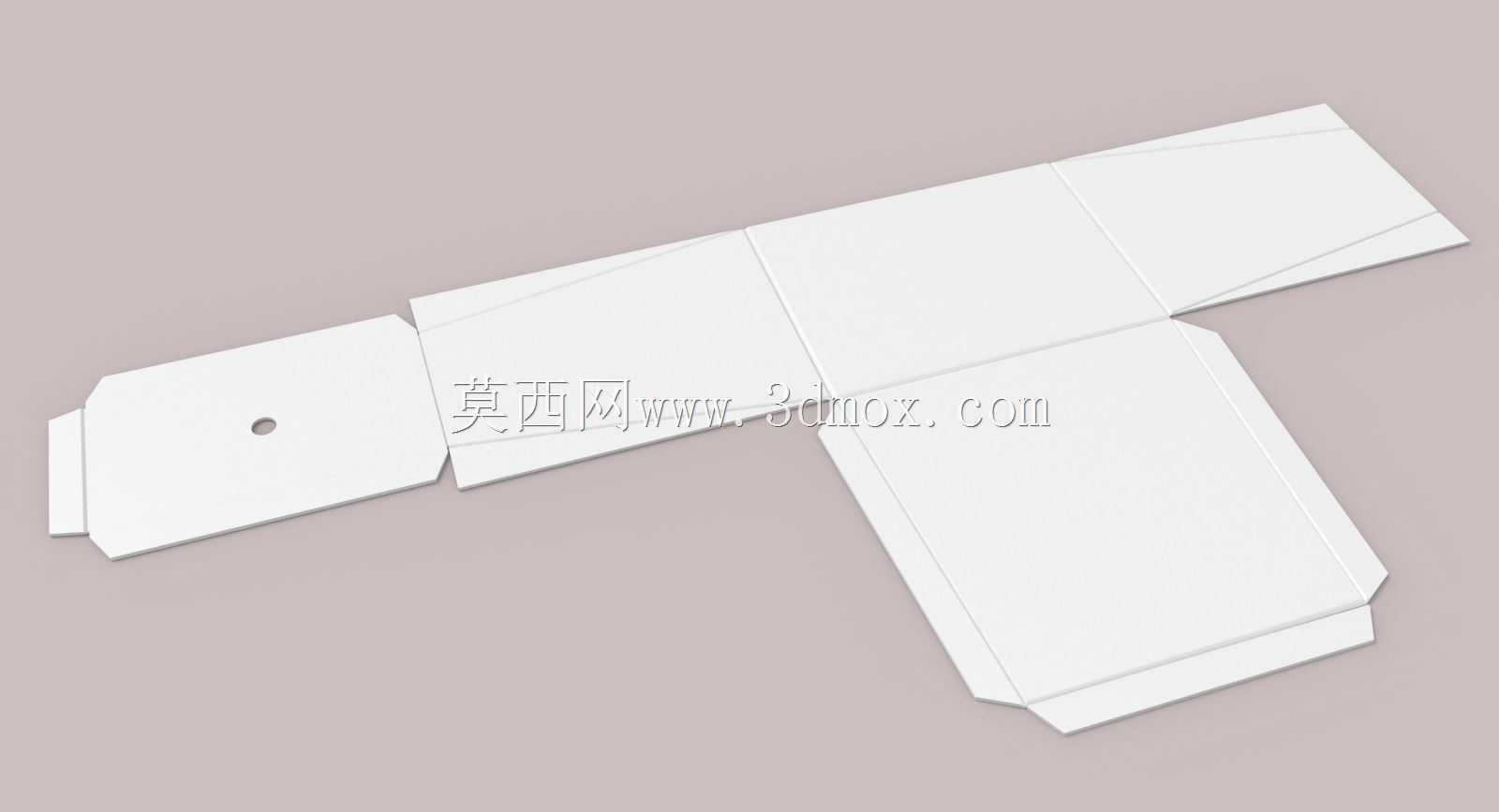

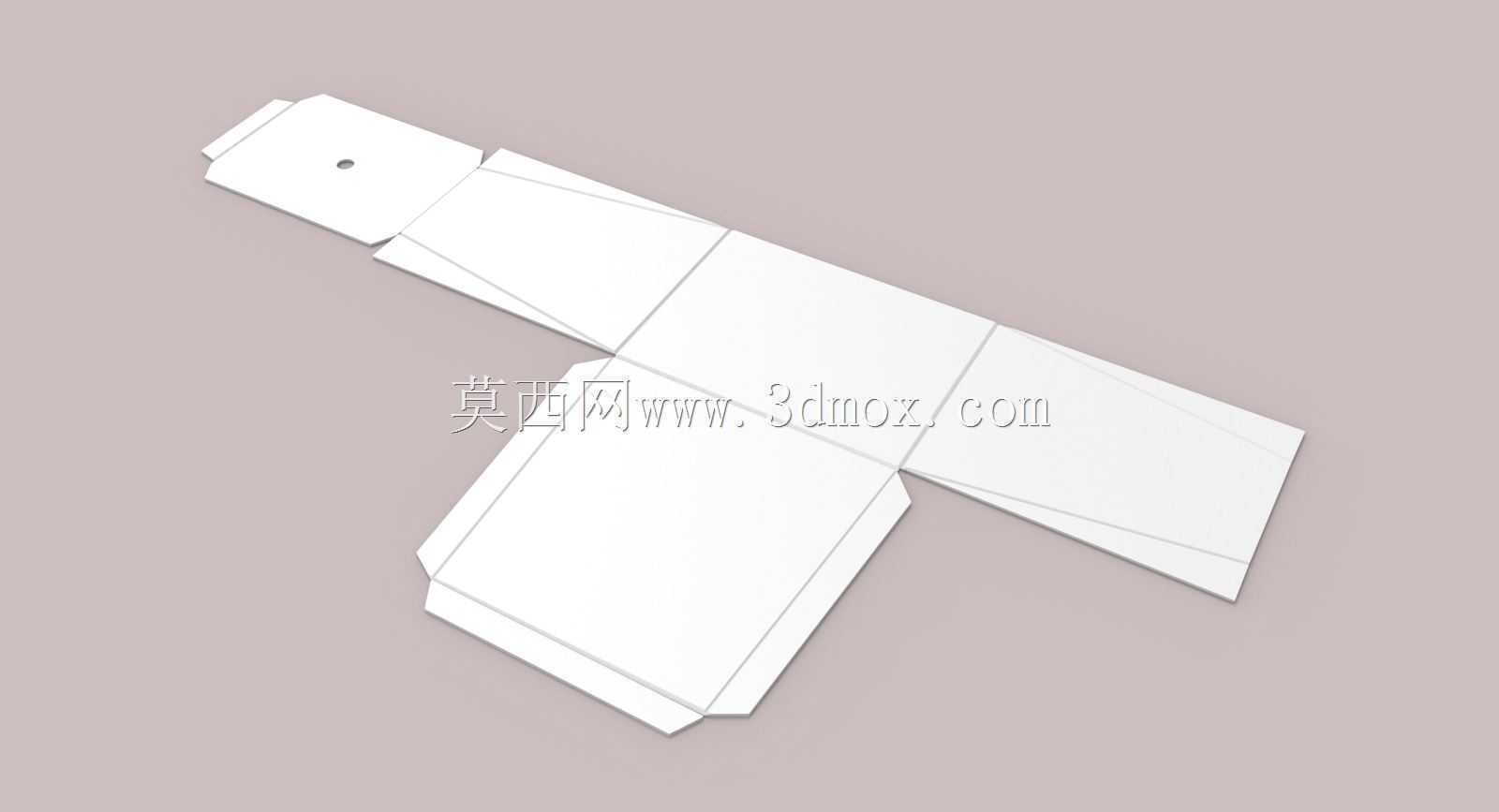

　　设计过程中优先考虑了运输与存储的便利性，所有组成板件在未组装时为平面展开状态，单张板件的轮廓尺寸控制在常规A2幅面以内，可以直接采用平板激光切割下料，材料选用1.2mm厚的冷轧钢板，兼顾结构强度与轻量化需求，组装完成后整体承托平面的平面度控制在0.2mm以内，能够满足大多数中小尺寸工件扫描时的平面度要求，避免因承托面变形导致的工件放置倾斜。结构的侧边折边高度经过反复验证，既能够保证组装后的结构刚性，避免承托重物时出现板面下挠，又不会遮挡扫描设备的采集视角，折边处预留的卡扣结构在组装时可以直接卡接固定，不需要额外配备紧固件，大幅提升组装效率。

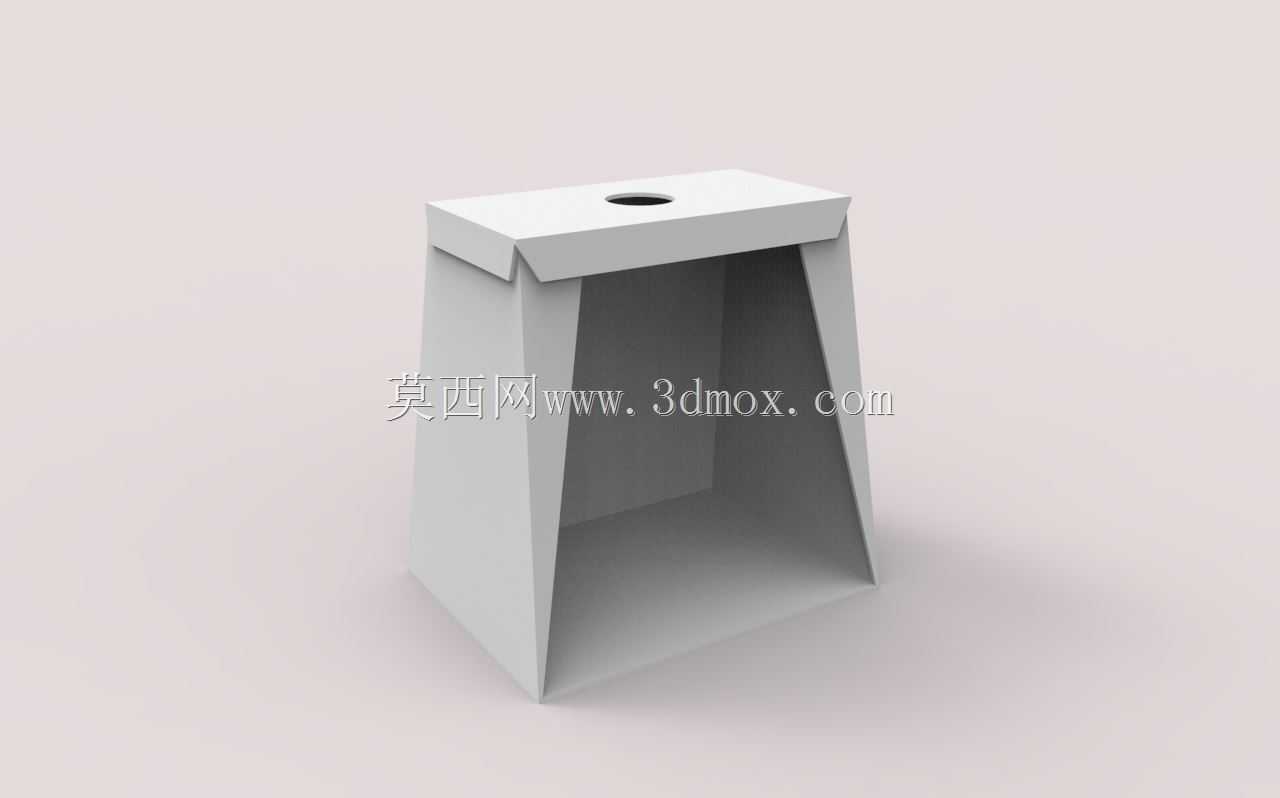

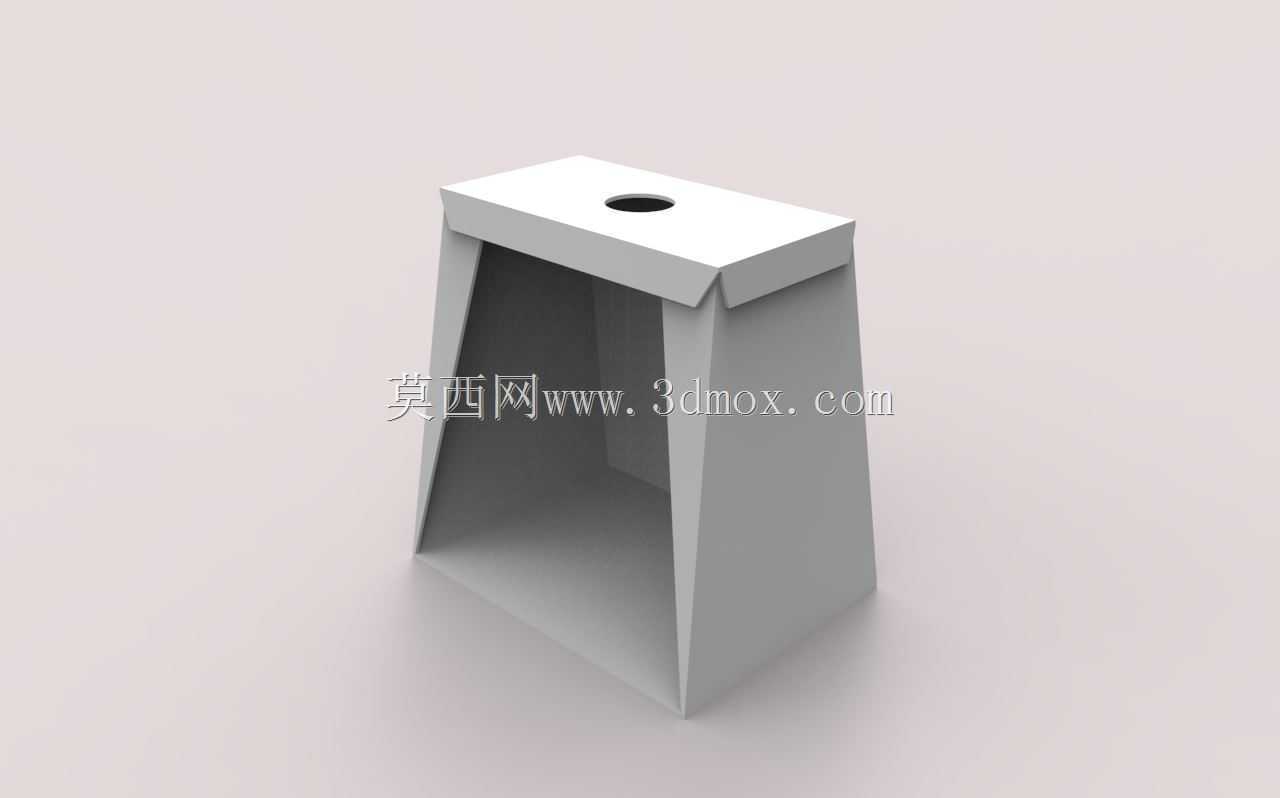

　　安装边界方面，这套结构组装完成后整体占用桌面面积约为0.12平方米，承托平面距离桌面的高度为80mm，既能够保证操作人员放置工件时的操作舒适度，又不会因为高度过高导致设备重心偏移，结构底部预留的防滑垫安装位，可以粘贴橡胶防滑垫，避免扫描作业过程中整个台体出现滑动。针对扫描作业中常见的光线反射问题，板面设计时预留了哑光处理的工艺余量，组装完成后可以直接做哑光喷塑处理，减少环境光线在台面上的反射干扰，提升扫描点云的采集质量。

　　不同于市面上常见的固定式扫描台，这套折叠结构在不需要使用时，可以快速拆解为平板状态堆叠存放，占用的存储空间仅为组装状态的1/5，非常适合空间有限的小型工作室、外出上门扫描作业的场景使用。结构上的每一处折弯角度都经过装配验证，扣合后相邻板件之间的缝隙控制在0.1mm以内，不会出现组装后松动、晃荡的问题，承托区域的有效使用尺寸可以覆盖大多数200mm以内尺寸的待扫描工件，完全满足日常逆向建模、产品尺寸检测的作业需求。在细节设计上，板件的所有外露边缘都做了R2mm的圆角处理，避免操作人员在组装、使用过程中被钣金锐边划伤，定位孔周边做了局部沉台设计，安装固定螺丝后螺丝头不会高出承托平面，避免放置工件时出现硌碰、倾斜的问题。
