螺栓螺母组合结构三维建模教学案例

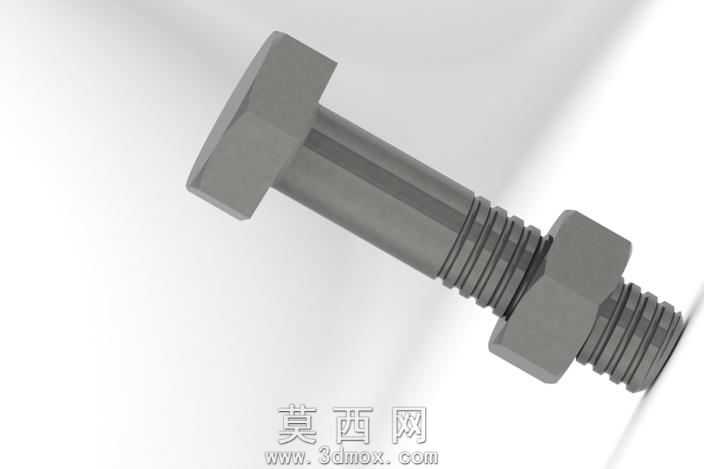

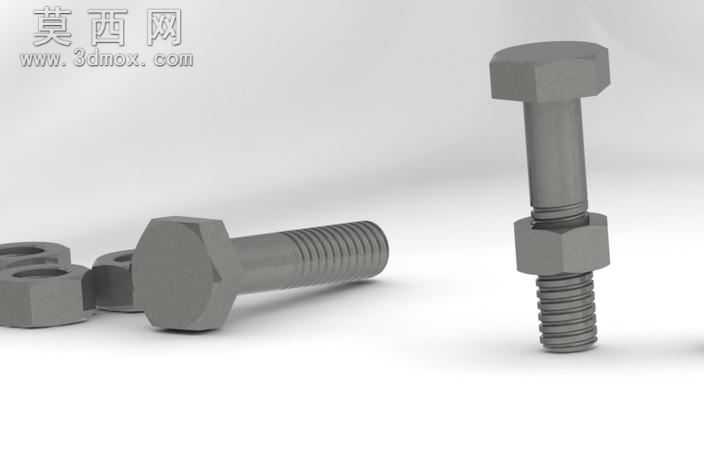

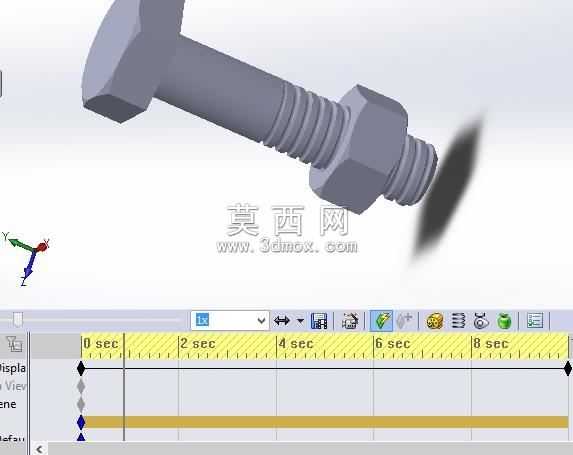

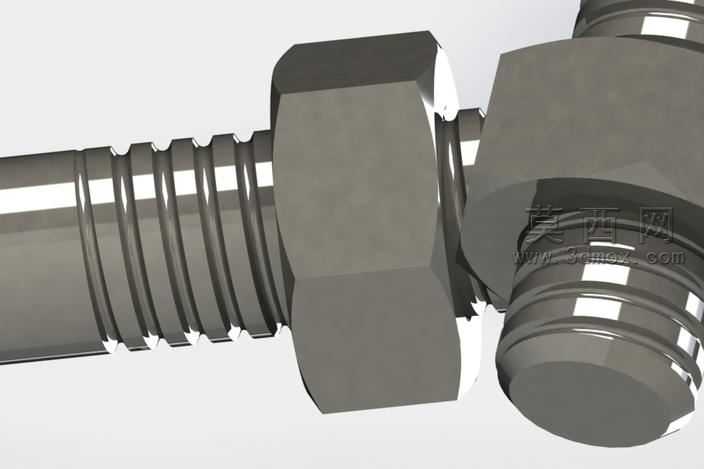

本作品为面向SolidWorks初学者打造的螺栓与螺母组合建模教学案例，整体建模流程遵循从基础特征到细节特征的递进逻辑，帮助新手快速掌握标准紧固件的建模思路与操作技巧。建模过程首先从螺栓主体结构入手，先绘制六角头部的截面草图，通过拉伸凸台命令生成六角头实体，再绘制螺杆部分的圆形截面，沿轴向拉伸生成光杆与螺纹段基础实体，随后通过扫描切除命令，按照标准公制螺纹的牙型参数绘制牙型轮廓与螺旋路径，生成真实的螺纹牙型结构，过程中严格控制螺纹的螺距、牙型角、大径小径等参数，确保螺纹结构符合通用机械标准，能够实现螺栓与螺母的正常旋合装配。螺母部分的建模同样先绘制六角外形轮廓，拉伸生成六角基体后，在中心位置绘制螺纹底孔，再通过与螺栓外螺纹参数匹配的内螺纹扫描切除操作，生成与螺栓适配的内螺纹结构，建模过程中同步讲解螺纹配合的间隙控制要点，避免出现旋合卡顿或间隙过大的问题。完成基础零件建模后，作品还包含装配体配合与运动仿真的教学内容，通过添加同轴心、重合等标准配合关系，将螺栓与螺母组装为完整组件，再利用SolidWorks的运动算例功能，添加旋转马达驱动螺母转动，模拟螺栓螺母的旋入旋出过程，时间轴上清晰展示运动时长与关键帧位置，帮助学习者理解螺纹连接的运动原理。渲染环节采用软件自带的Photoview360插件，为螺栓螺母赋予金属钢材材质，调整材质的粗糙度、反光度参数模拟真实镀锌标准件的金属质感，添加柔和的环境光源与阴影效果，让模型展示效果更加直观清晰。整个案例拆解了标准件建模的核心操作要点，将草图绘制、特征生成、装配配合、运动仿真等基础操作融入实操案例，避免了枯燥的单独命令讲解，让初学者在完成完整作品的过程中逐步掌握三维建模的核心逻辑，同时理解螺纹紧固件的结构原理与工程应用要点，为后续复杂机械装配体的建模学习打下坚实基础。
