三角连接吊耳类机械支撑结构设计

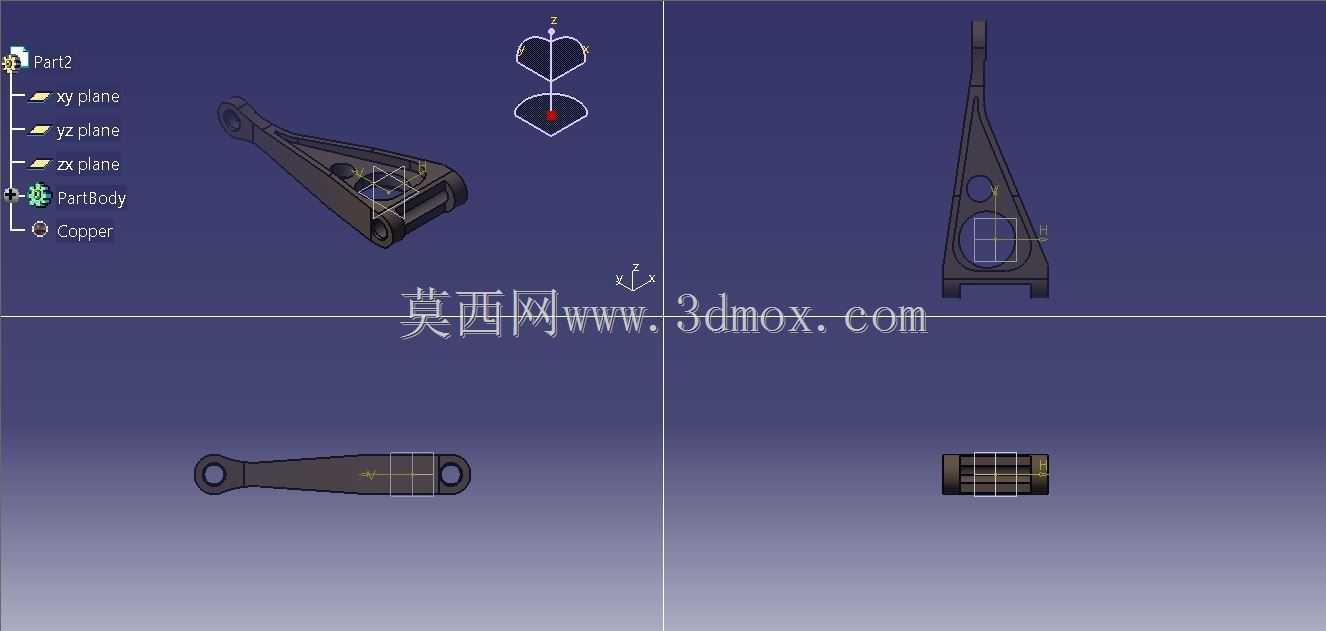

　　本次呈现的三角构型连接支撑零件，是工业传动与挂载场景中十分常见的受力构件，日常多配套在中小型起重挂载设备、轻型机械臂末端执行器连接位、小型输送线张紧结构的铰接点位，承担载荷传递、铰接限位、多部件连接定位的核心作用。从结构构型来看，整体采用变截面三角轮廓设计，并非等厚度板材直接裁切，主体段从上端铰接孔位向下逐步拓宽，到下端双耳铰接位置形成对称的支撑翼缘，这种构型完全匹配构件的受力路径——上端单孔位承受沿杆身方向的拉压载荷，下端双孔位承担铰接带来的交变弯矩，拓宽的翼缘可以在不额外增加整体重量的前提下，有效提升截面抗弯模量，避免长期交变载荷下出现根部应力集中断裂的问题。

　　设计过程中首先明确了安装边界的约束条件：上端铰接孔采用标准圆柱通孔设计，孔壁预留了衬套安装的公差余量，实际装配时可配套铜基自润滑衬套，降低铰接转动时的磨损速率，无需频繁加注润滑脂即可满足长期往复转动的使用需求；下端采用对称双耳式铰接结构，两个同轴通孔的同轴度公差控制在0.02mm以内，保证装配后铰接销轴不会出现卡滞、偏磨的问题，双耳的间距匹配常规标准连接叉的安装尺寸，可直接适配市面通用规格的连接销轴与开口销限位结构，无需额外加工转接件即可完成装配。

　　从功能特性层面看，该构件的杆身部位设置了一处圆形减重工艺孔，位置恰好选在构件受力的中性层区域，这个位置的材料去除几乎不会影响整体结构的强度与刚度，同时可以有效降低零件自身重量，减少运动过程中的惯性载荷，对于需要随动机构反复摆动的应用场景来说，减重带来的惯性降低可以有效减小驱动端的负载冲击，提升整套机构的运行平稳性。零件的所有棱边都做了R1.5的圆角倒钝处理，一方面是避免热处理过程中锐边出现应力裂纹，另一方面也能防止装配维护过程中锐边划伤操作人员，同时减少涂装过程中锐边位置的漆层流挂问题，提升零件表面处理的成品质量。

　　实际应用场景中，这类构件常被用在小型工程机械的操纵连杆机构、农用机具的悬挂连接点位、自动化生产线的气动推杆连接端，不同应用场景下可根据实际载荷需求调整板材厚度与孔位直径，当前结构的安全系数按照静载荷3倍、动载荷1.5倍的常规工业设计标准核算，可满足额定5kN以内的拉压载荷使用需求。建模过程中严格遵循了机械加工的工艺要求，所有孔位均采用垂直于安装面的直孔设计，无需多轴加工设备即可完成钻、铰工序，主体轮廓可采用激光切割或数控铣削一次成型，后续仅需做孔口倒角、表面氧化或喷塑处理即可投入使用，加工工艺性良好，适合中小批量的生产加工。

　　在安装适配性上，该构件的整体外轮廓尺寸充分考虑了运动过程中的干涉边界，当构件绕上端铰接孔做±30°范围摆动时，杆身外侧与周边相邻结构的最小安全间隙保留了3mm以上，不会出现运动过程中剐蹭周边管线或结构件的问题；下端双耳的外侧端面做了0.5mm的沉台设计，装配时销轴的端面不会突出于零件表面，避免销轴端部与其他部件发生碰撞。整个结构没有复杂的曲面特征，所有特征均为拉伸、切除、圆角等常规建模特征，参数化设计过程中可通过修改孔位间距、板材厚度、翼缘宽度等核心参数快速衍生出不同载荷等级的同系列构件，大幅提升同类型零件的设计效率，减少重复建模的工作量。
