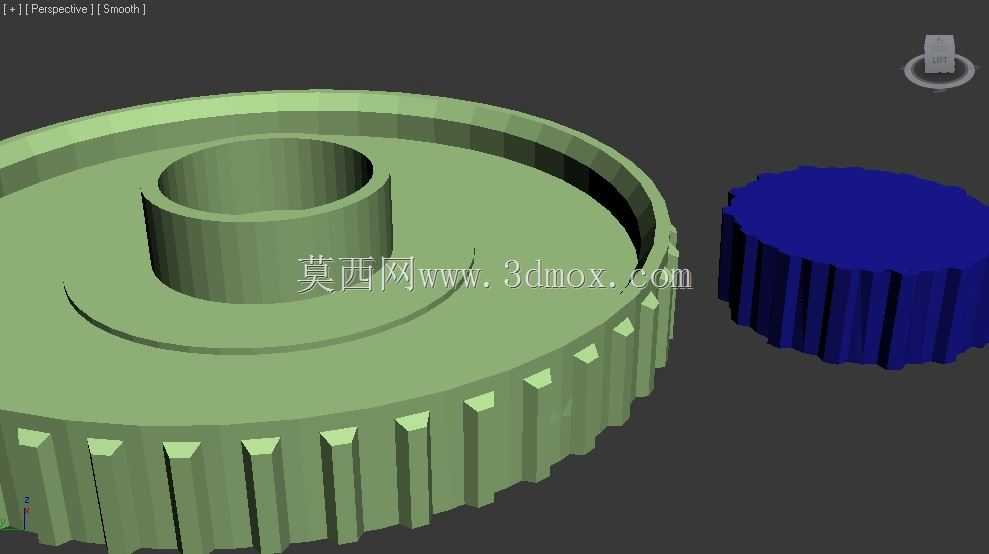

带轮毂凸台的外啮合直齿圆柱传动齿轮

　　在常规的中小载荷动力传递场景中，这类带一体式轮毂凸台的直齿圆柱齿轮应用覆盖范围极广，从普通的轻工输送线动力端、小型工装夹具的进给机构，到民用机电产品的减速箱内部，都能见到这类结构的齿轮作为核心传动件存在。不同于无轮毂的薄片齿轮，该结构在齿轮本体中心设置了凸起的同轴轮毂段，轮毂内孔可直接与传动轴形成配合，省去了额外加装轴套的工序，也避免了薄片齿轮与轴配合时接触面积不足、长期运转容易出现轴孔磨损松旷的问题。

　　从实际传动需求出发，这类齿轮的齿形采用标准渐开线直齿设计，啮合过程中不存在轴向分力，对两端支撑轴承的轴向载荷要求极低，适配深沟球轴承这类低成本通用支撑件即可满足运转需求，能有效降低整套传动机构的物料成本与装配复杂度。齿圈外侧的轮齿均匀分布，齿顶、齿根均做了符合传动公差要求的圆角过渡，既可以减少啮合瞬间的刚性冲击，也能避免热处理环节齿根位置出现应力集中导致的崩齿问题，常规工况下采用45号钢调质处理即可满足强度要求，载荷稍大的场景可更换为40Cr材料做表面高频淬火，齿面硬度可达到HRC45-50，能应对长期连续运转的磨损需求。

　　设计这类齿轮时，首先要匹配安装空间的边界限制：轮毂的凸起高度需要根据轴上的安装定位尺寸确定，既要保证轮毂端面与轴肩贴合时能实现轴向定位，也要避免轮毂过高与相邻的传动件、箱体壁发生运动干涉；齿圈的厚度需要结合传递扭矩的大小核算，过薄会导致轮齿抗弯强度不足，过厚则会不必要地增加零件重量与转动惯量，频繁启停的工况下反而会加大驱动端的负载冲击。齿轮中心的轴孔公差通常选用H7级精度，与k6公差的传动轴形成过渡配合，搭配平键即可实现周向固定，不需要额外做过盈压装，现场拆装维护的难度大幅降低。

　　在实际装配场景中，这类齿轮的安装不需要复杂的专用工装，将轴孔对齐传动轴端、对准键槽推入至轴肩位置，轴端加装挡圈或者锁紧螺母即可完成轴向固定。啮合装配时需要保证配对齿轮的中心距误差控制在公差范围内，齿侧间隙保留0.1-0.2mm的余量，既可以避免运转时出现卡滞、发热的问题，也能补偿温度升高带来的零件热膨胀量，同时在齿面涂抹适量润滑脂即可实现长期免维护运转。不同于斜齿齿轮需要调整轴向间隙，这类直齿结构的齿轮对安装精度的容错率更高，即便是现场维修人员没有经过高精度的装配培训，只要保证两轴平行度在允许范围内，就能实现平稳的动力传递，非常适合用于非高精度要求的通用传动场景。

　　从结构细节来看，齿轮的轮毂与齿圈连接位置设置了均匀的过渡圆角，避免直角连接带来的应力集中问题，在承受冲击载荷时，应力可以沿着圆角均匀分散，不会在连接位置出现断裂失效。齿圈背面的环形凹槽结构，一方面可以减少零件的整体重量，降低转动过程中的惯量，另一方面也可以在部分需要安装密封件的场景中，作为密封圈的安装位使用，不需要额外在轴上加装密封隔套，进一步压缩整套传动机构的轴向安装尺寸。这类齿轮的适配场景不局限于金属切削加工的金属件，在部分低载荷、低转速的场景中，也可以采用POM、尼龙等工程塑料直接注塑成型，用于食品输送设备、办公自动化设备内部，运转时噪音更低，也不需要额外添加润滑剂，能满足洁净场景的使用要求。
