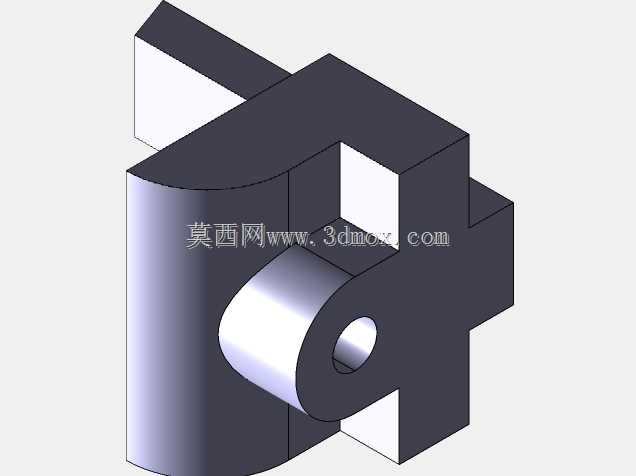

带同轴孔弧形顶阶梯式机械支座结构

　　这类带同轴通孔的弧形顶阶梯支座，在轻工输送线、小型工装夹具台、通讯设备机架的辅助支撑点位应用十分普遍，日常做设备改造时经常会碰到同类型的支撑件需求，很多时候现场测绘完老件失效的断裂位置，就要重新优化结构做三维建模再出加工图。从实际使用场景来看，这类支座主要承担径向载荷与少量侧向倾覆力矩，中间的同轴通孔是核心功能位，用来穿装铰接销轴或者导向光轴，实现相邻构件的转动连接或者滑动导向，底部的阶梯凸台结构不是随意做的造型，是为了适配安装面的沉台空位，安装时不需要额外加调整垫片就能卡入预设的安装槽，避免支座受载后出现横向滑移。

　　设计这类构件的时候，首先要敲定的是中间通孔的同轴度公差，毕竟穿轴的位置如果同轴度超差，要么销轴装不进去，要么转动的时候卡滞磨损快，一般工况下取7级公差就能满足普通铰接需求，如果是高速滑动的导向位还要再提一级精度，同时孔壁要做倒角处理，避免装配时刮伤销轴表面的镀层。顶部的弧形结构不是为了美观，是为了避让上方做圆弧摆动的相邻构件，比如摆臂类零件运动到下止点的时候，弧形面能留出足够的运动间隙，不会出现运动干涉，同时弧形顶面相比直角顶面，能减少应力集中的问题，在受冲击载荷的时候不会在转角位置率先出现裂纹。

　　底座的阶梯结构设计要匹配安装面的边界尺寸，最外侧的凸缘宽度要比安装槽宽2到3毫米，保证安装时支座能平稳压在安装基准面上，不会出现悬空段，底座上的安装孔位（图中未完全显示的固定孔）要做沉头设计，让内六角螺栓安装后头部不高出底座平面，避免和周边移动的构件发生刮碰。整体壁厚设计要均匀，主体支撑壁的厚度保持在8到12毫米区间，太厚会增加不必要的零件重量，提升材料成本，太薄的话受侧向力的时候容易出现形变，导致中间孔的轴线偏移，影响铰接或者导向精度。

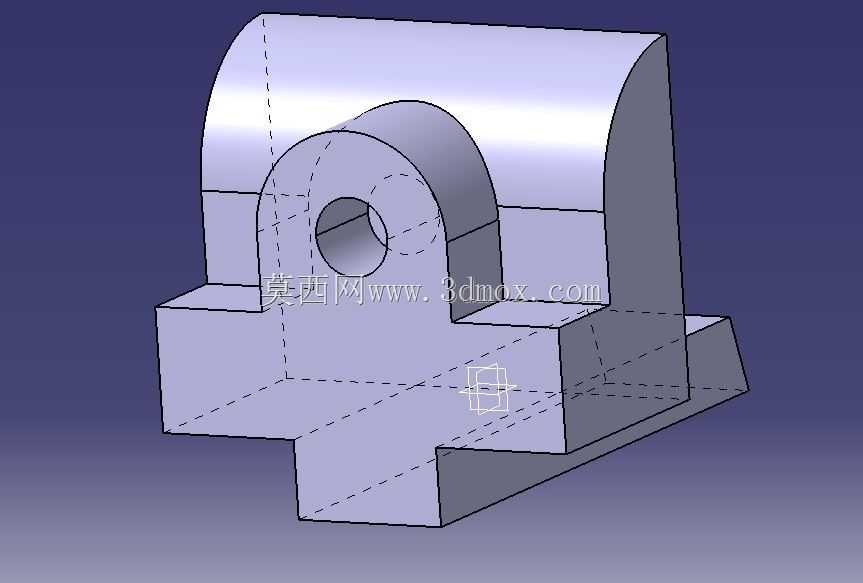

　　建模的时候要注意几个容易出错的位置，首先是中间凸台和主体立壁的过渡圆角，不能直接做直角连接，要根据壁厚取R3到R5的过渡圆角，分散应力集中点，很多新手建模的时候容易忽略这个位置，做出来的零件做有限元分析的时候，应力峰值往往就出现在直角连接处，实际使用中也容易在这个位置断裂。其次是虚线标注的内部空腔，是做等壁厚抽壳处理的结构，不是实心件，这样能在保证结构强度的前提下大幅降低零件重量，适合用在对自重有要求的移动设备机架上，抽壳的时候要注意各个面的壁厚保持一致，避免出现局部壁厚过薄的位置，压铸或者铣削加工的时候出现变形。

　　安装边界方面，这类支座的底部安装面平面度要控制在0.05毫米以内，保证和设备安装基准面贴合紧密，不会出现装配后翘曲的问题，中间通孔的轴线要和底部安装面保持平行，平行度公差不超过0.03毫米每100毫米长度，不然穿轴后轴的倾斜会导致相邻运动件出现偏磨。实际选型替换的时候，要先核对安装面的沉台深度和宽度，再确认中间通孔的直径和穿轴长度，最后核对顶部弧形面的回转半径，保证上方摆臂的运动行程内不会出现干涉，不需要额外做切割修配就能直接安装使用。这类零件如果是用在普通工况下，采用Q235钢铣削加工就能满足强度要求，如果是用在有腐蚀的户外通讯设备点位，就要换成304不锈钢材质，表面做钝化处理提升防锈能力，要是用在轻量化要求高的自动化设备上，也可以用6061铝合金加工，表面做硬质阳极氧化提升耐磨性能。
