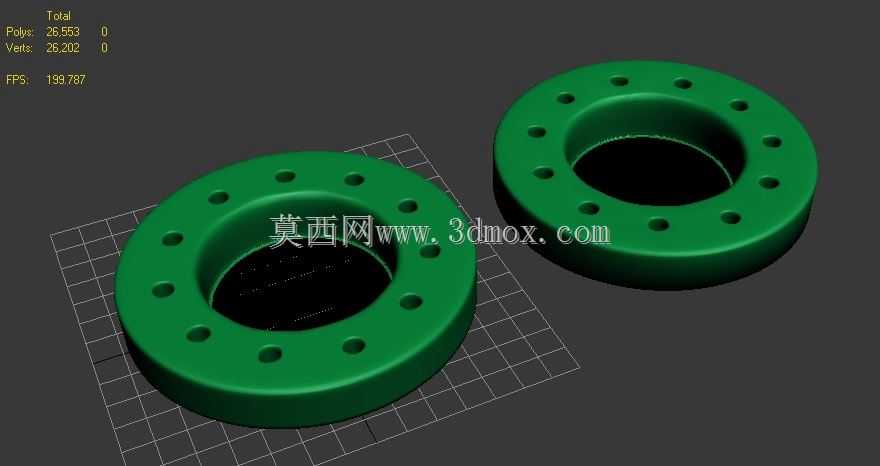

带周向安装孔的环形法兰连接构件

　　这类带周向均布安装孔的环形法兰构件，在流体输送管路系统、旋转设备的端盖连接、传动机构的轴向定位环节中应用十分广泛，日常做设备改造、管路排布设计时经常会用到这类结构。从实际使用场景来看，这类构件最核心的作用是实现两个同轴部件的刚性连接，同时保证连接面的密封性能或者同轴度精度，比如在低压输水、输气的管路对接处，搭配密封垫片使用，通过周向的螺栓锁紧，就能让两段管路形成稳定的连通通道，不会出现介质泄漏的问题；在小型减速设备的端盖位置，这类环形法兰还能承担轴承外圈的轴向限位作用，通过螺栓固定在箱体端面，限制轴承的轴向窜动，保证内部齿轮传动的啮合精度。

　　从结构设计的思路来看，这类环形法兰的内孔尺寸需要完全匹配对接部件的外径，比如对接管路时，内孔直径要和管路通径保持一致，避免出现通径缩径影响介质输送效率，或是台阶错位导致的流道紊流问题；如果是用于旋转轴端的密封端盖，内孔还要预留密封件的安装槽位，保证油封或者O型圈有足够的压缩量。周向的安装孔采用均布设计，是为了让螺栓锁紧时的压紧力均匀分布在整个连接端面上，避免局部压力过大导致法兰变形，或是局部压力不足出现密封失效的问题，孔位的分布圆直径需要匹配对接部件的安装孔位，保证螺栓可以顺利穿入，不会出现孔位错位无法装配的情况。法兰的厚度设计需要结合实际使用的压力等级来确定，低压工况下厚度可以适当减小，降低整体重量和材料成本，中高压工况下则需要增加厚度，同时在螺栓孔位置增加局部凸台，提升螺栓锁紧位置的结构强度，避免长期受力出现孔位开裂的问题。

　　从安装边界的角度来说，这类法兰的外圆直径决定了安装时需要预留的径向操作空间，安装时要保证法兰外侧有足够的空间放入扳手来拧紧螺栓，不能和周边的其他构件出现干涉。法兰两端的连接面需要保证足够的平面度，表面粗糙度要控制在合理范围内，如果是用于密封场景，连接面不能有明显的划痕、凹坑，否则即使搭配密封垫片也容易出现泄漏问题。周向的安装孔数量需要根据法兰的直径、使用工况的载荷来确定，小直径法兰通常采用6到8个安装孔就能满足锁紧需求，大直径或者高压工况下的法兰则需要增加孔位数量，进一步分散压紧力，保证连接的可靠性。

　　在实际建模过程中，这类构件的结构看似简单，但很容易忽略一些工程细节，比如安装孔的倒角处理，如果孔边没有做倒角，螺栓穿入时很容易刮伤螺栓表面的镀层，甚至因为孔边的毛刺导致螺栓无法顺利穿入，长期使用还容易在孔边产生应力集中，受力后出现裂纹。法兰的内孔和端面的垂直度也需要严格控制，如果垂直度偏差过大，安装后会导致对接的部件出现同轴度偏差，比如连接管路时会出现管路偏斜，产生额外的安装应力，长期使用会在管路焊接位置或者法兰连接位置出现疲劳损坏；如果是用于旋转设备的端盖，垂直度偏差还会导致密封件偏磨，大幅缩短密封件的使用寿命，出现漏油、漏气的问题。另外这类法兰的边角位置都需要做小圆角处理，避免尖锐的边角在安装、搬运过程中划伤操作人员，也能减少热处理或者使用过程中的应力集中问题，提升构件的整体使用寿命。

　　在不同的应用场景下，这类法兰的细节设计也会有对应的调整，比如用于腐蚀性介质输送场景时，法兰的材质会选择耐腐蚀的不锈钢或者工程塑料，表面不需要额外做防腐处理，但结构上会在密封面位置加工出水线，提升密封垫片的压紧效果；用于普通常压设备的连接时，采用普通碳钢材质搭配表面喷漆防锈即可，不需要过高的加工精度，能有效控制制造成本。如果是用于有振动工况的设备连接，安装孔位置还可以加装弹性垫圈，或是在法兰接触面之间增加减震垫片，避免螺栓因为长期振动出现松脱，保证连接的长期稳定性。
